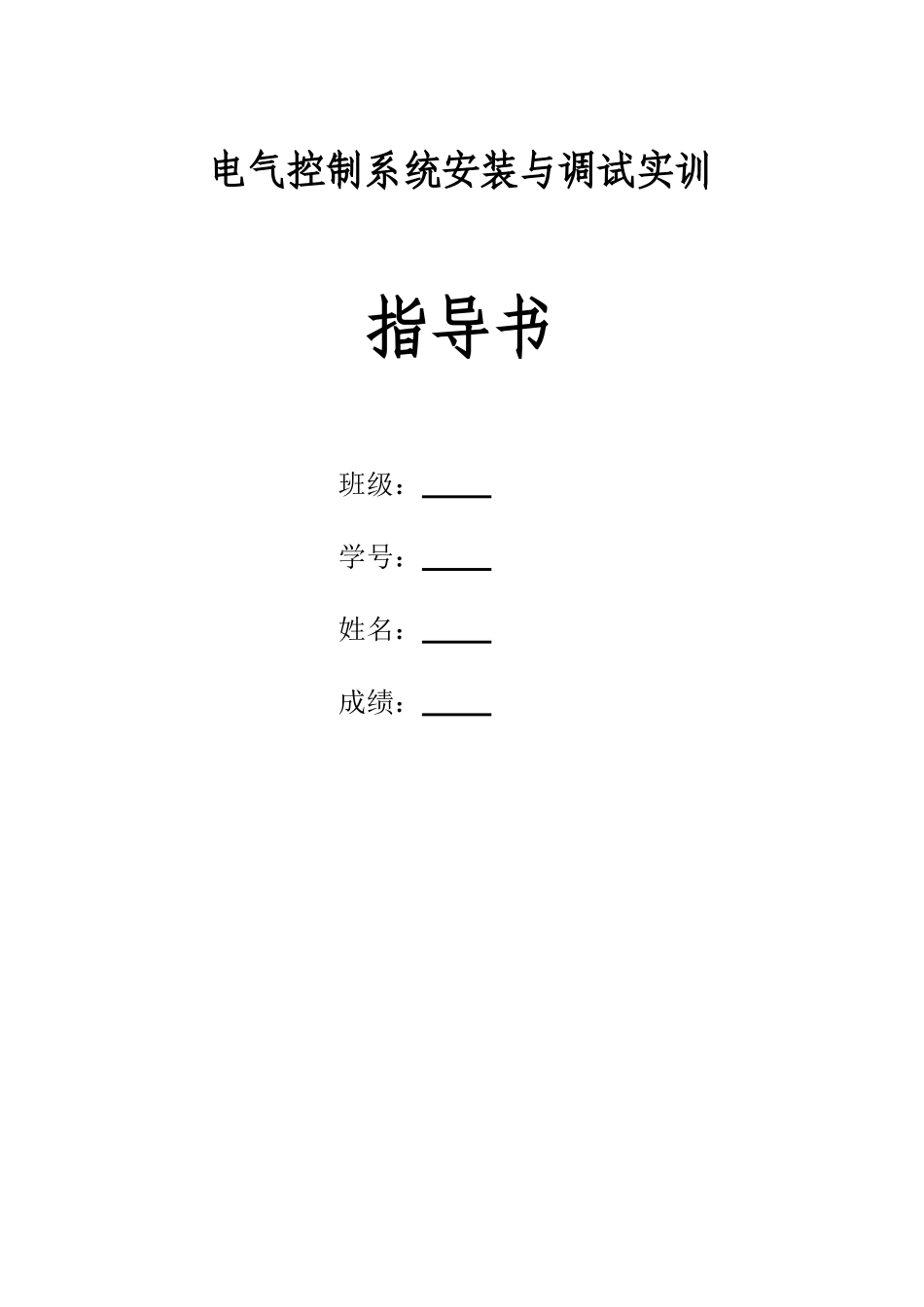

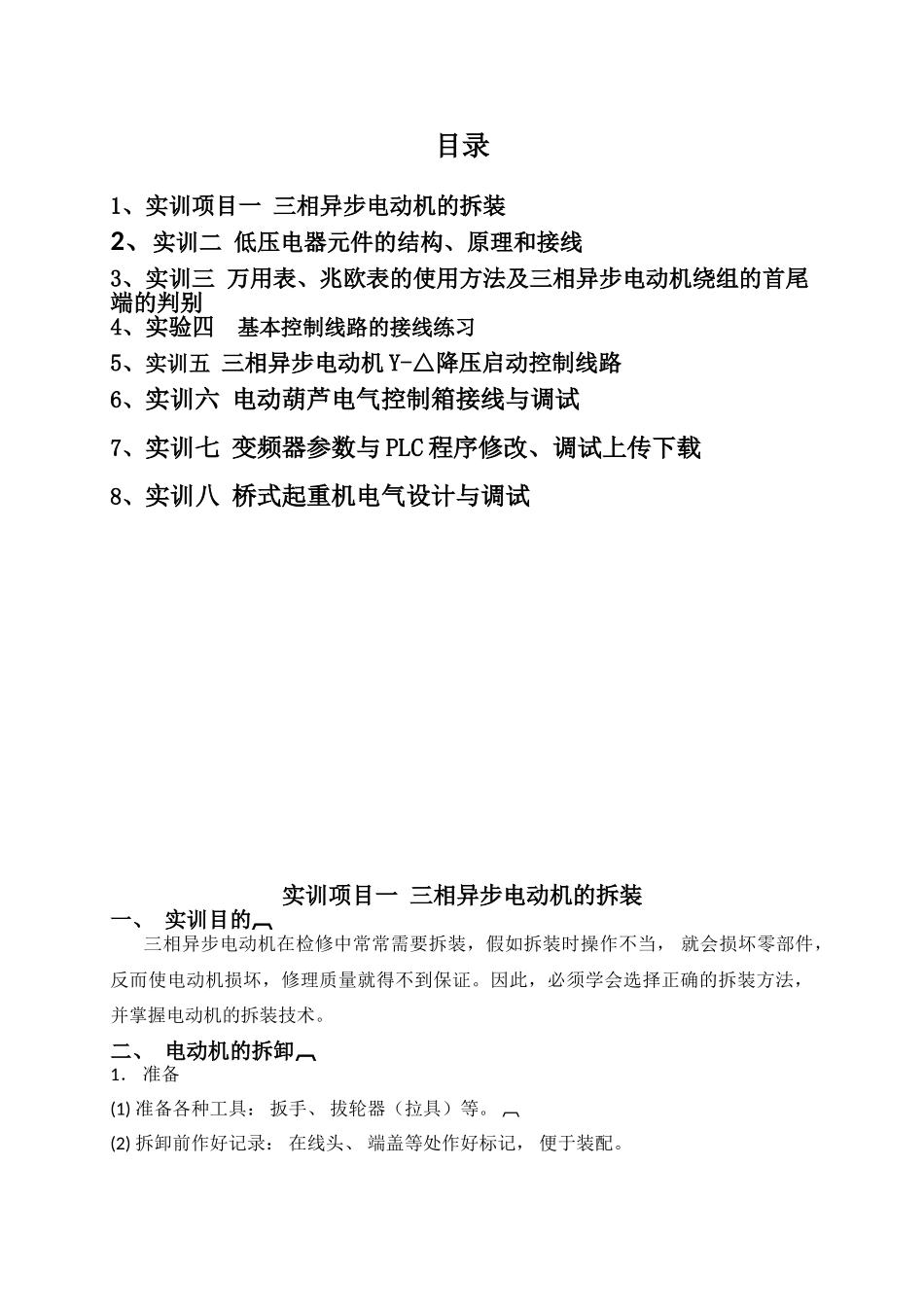

电气控制系统安装与调试实训指导书班级： 学号： 姓名： 成绩： 目录1、实训项目一 三相异步电动机的拆装2、实训二 低压电器元件的结构、原理和接线3、实训三 万用表、兆欧表的使用方法及三相异步电动机绕组的首尾端的判别4、实验四 基本控制线路的接线练习5、实训五 三相异步电动机 Y-△降压启动控制线路6、实训六 电动葫芦电气控制箱接线与调试7、实训七 变频器参数与 PLC 程序修改、调试上传下载8、实训八 桥式起重机电气设计与调试实训项目一 三相异步电动机的拆装一、 实训目的 三相异步电动机在检修中常常需要拆装，假如拆装时操作不当， 就会损坏零部件，反而使电动机损坏，修理质量就得不到保证。因此，必须学会选择正确的拆装方法，并掌握电动机的拆装技术。 二、 电动机的拆卸1． 准备(1) 准备各种工具： 扳手、 拔轮器（拉具）等。 (2) 拆卸前作好记录： 在线头、 端盖等处作好标记， 便于装配。 2． 拆卸步骤(1) 拆开轴伸端负载； (2) 拆卸皮带轮或连轴器； (3) 拆卸风罩和风叶； (4) 拆卸轴承盖和端盖； (5) 抽出转子。 3． 主要零部件的拆卸工艺要点 (1) 皮带轮或联轴器的拆卸。首先，在皮带轮或连轴器的轴伸端上做好尺寸标记，再拆开电动机的端接头，然后把皮带轮或连轴器上的定位螺钉或销子松脱取下，用两爪或三爪拉具把皮带轮或连轴器慢慢地拉出来，使用拉具时丝杠尖端必须对准电动机轴端的中心， 使其受力均匀， 便于拉出来， 如图 10-12 所示。若拉不出来，切勿硬卸，可在定位螺钉孔内注入煤油，待数小时后再卸， 如仍拉不出来，可用喷灯在皮带轮或连轴器四周加热，使其膨胀后迅速拉出。 但加热温度不能过高，以防转轴变形，禁止用手锤直接敲打皮带轮或连轴器，以免皮带轮或连轴器碎裂、 转轴变形或端盖等受损。 图 2-1 电动机皮带轮或连轴器的拆卸 (2) 风罩和风叶的拆卸。首先，把外风罩螺栓松脱， 取下风罩，然后把转轴尾部风叶上的定位螺栓或销子松脱取下， 用金属棒或手锤在风叶四周均匀地轻敲， 风叶就可以松脱下来，小型异步电动机的风叶一般不用卸下，可随转子一起抽出。但假如后端盖内的轴承需加油或更换时，就必须拆卸， 这时可把转子连同风叶放在压力机上一起压出，对于塑料风叶的电动机， 可用热水使塑料风叶膨胀后卸下。 (3) 轴承盖和端盖的拆卸。首先，把轴承的外盖螺栓松下， 卸下轴承外盖，然后松开端盖的紧固螺栓，在端盖与...
