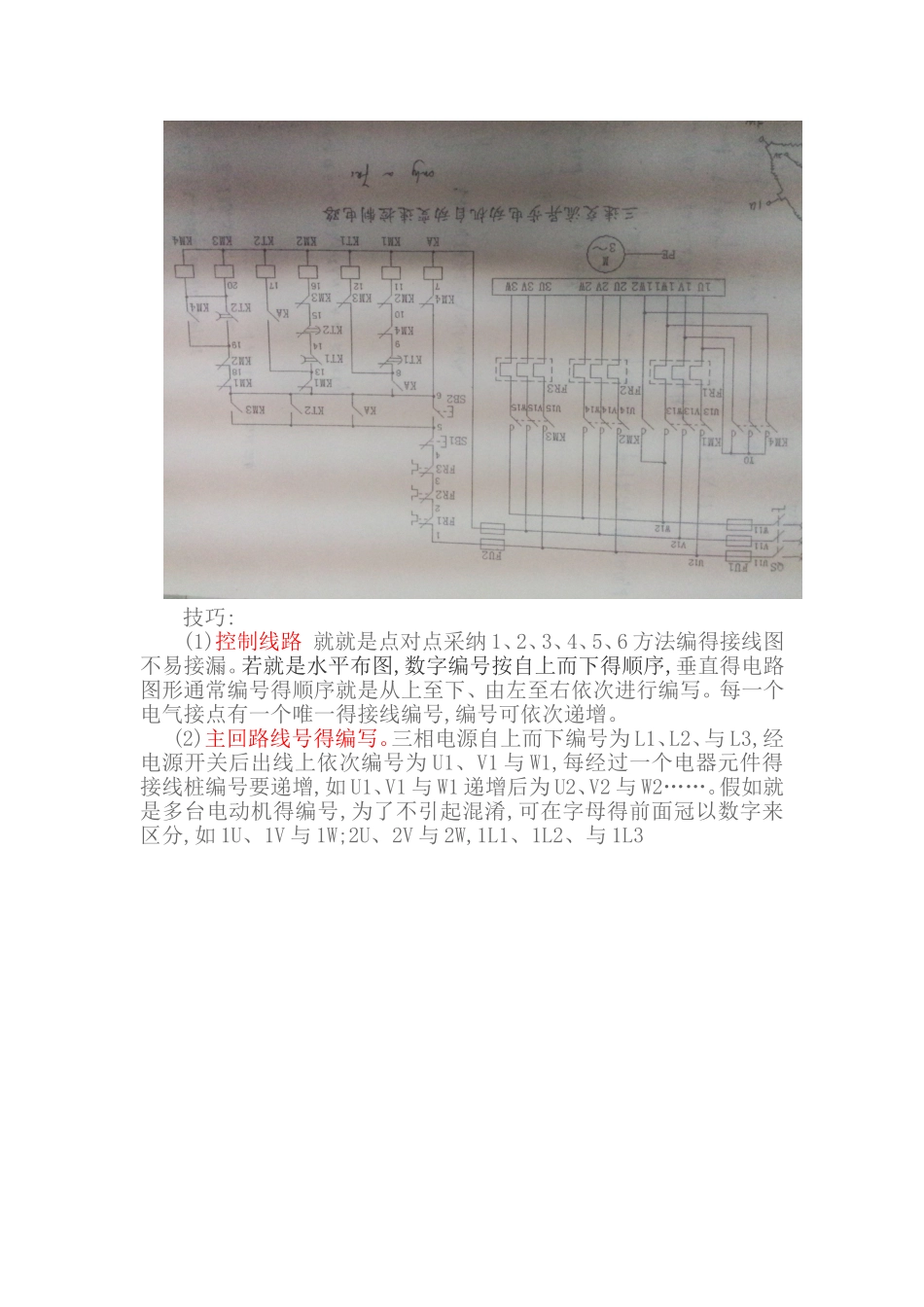

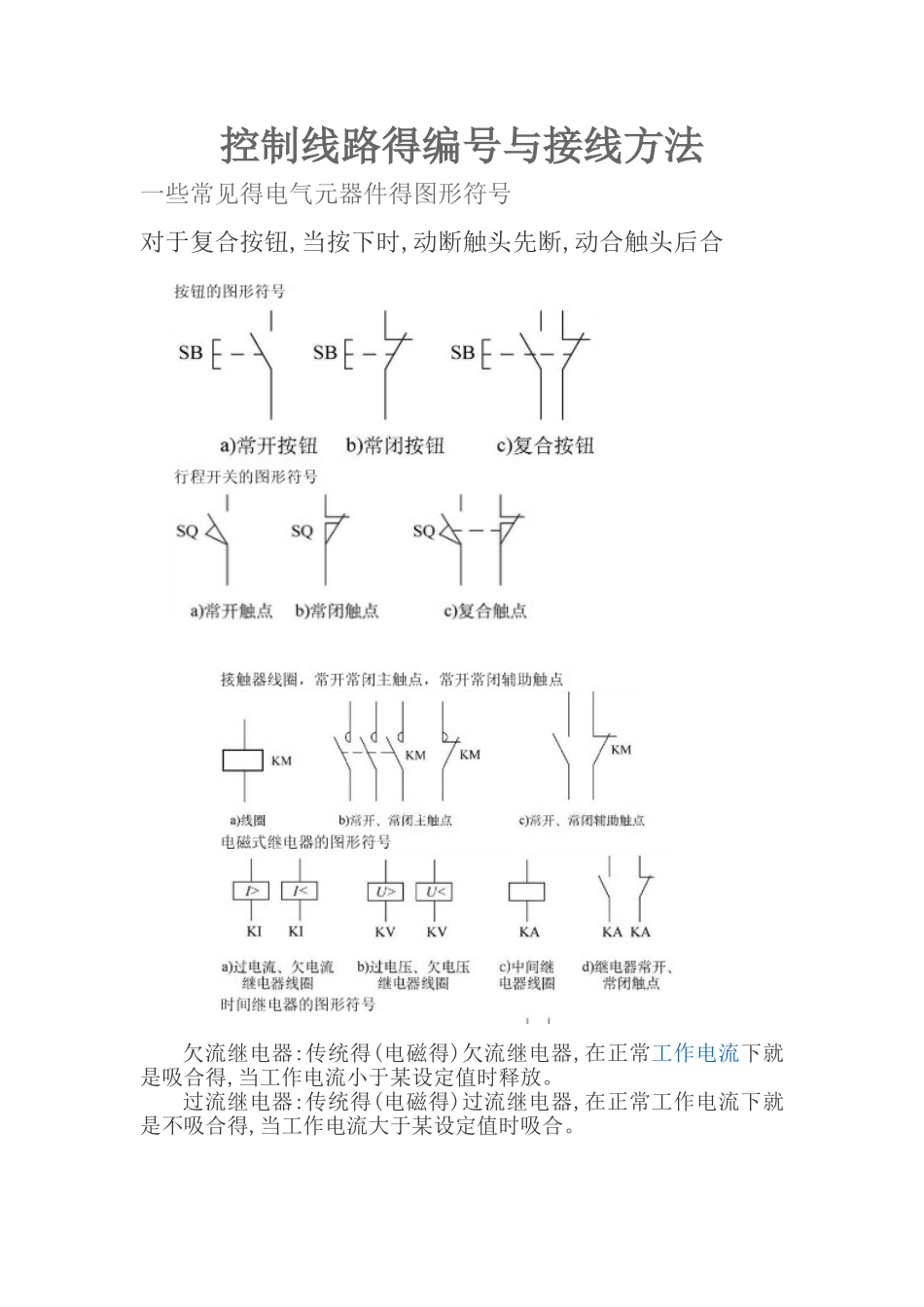

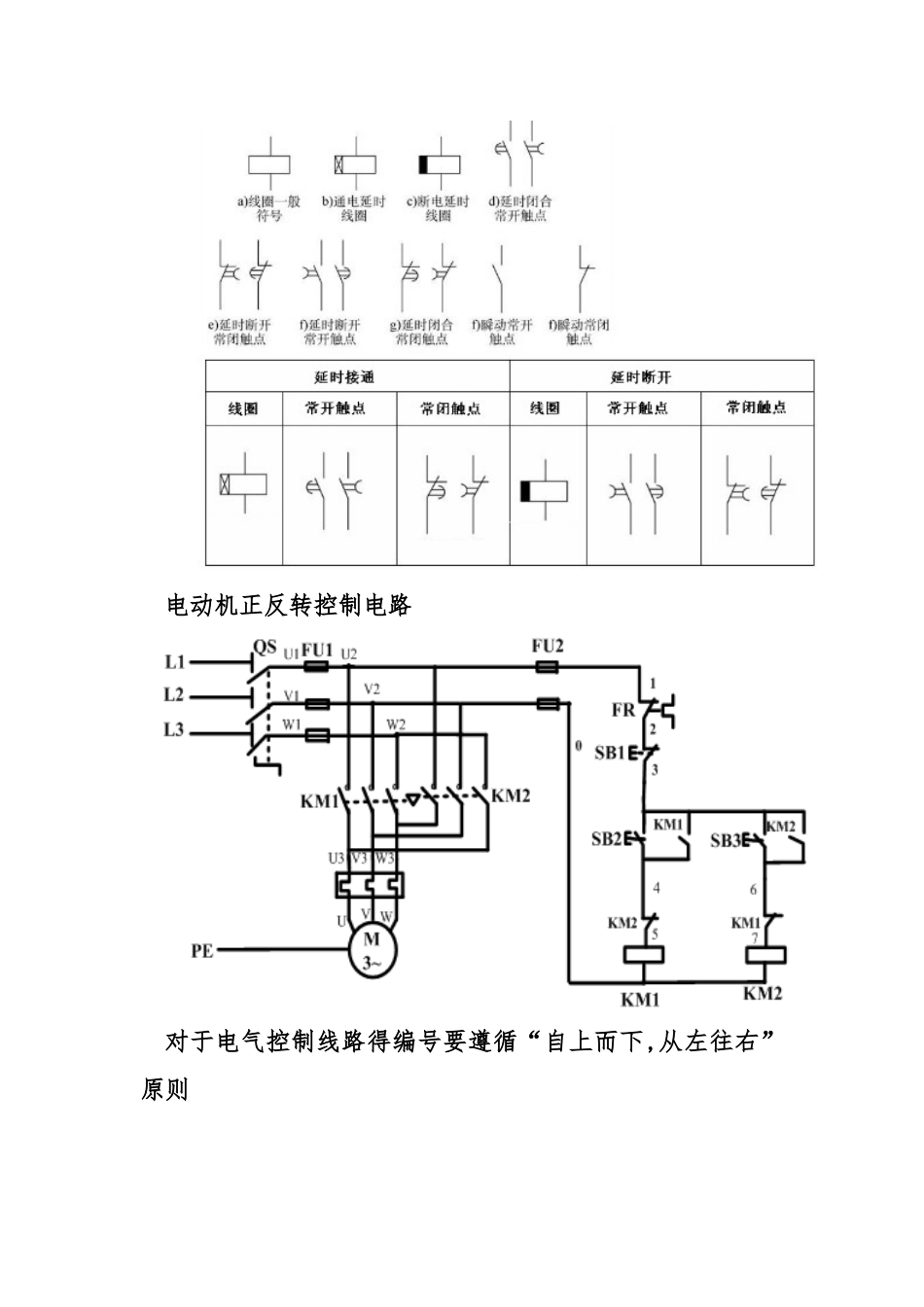

控制线路得编号与接线方法一些常见得电气元器件得图形符号对于复合按钮,当按下时,动断触头先断,动合触头后合欠流继电器:传统得(电磁得)欠流继电器,在正常工作电流下就是吸合得,当工作电流小于某设定值时释放。 过流继电器:传统得(电磁得)过流继电器,在正常工作电流下就是不吸合得,当工作电流大于某设定值时吸合。电动机正反转控制电路对于电气控制线路得编号要遵循“自上而下,从左往右”原则技巧:(1)控制线路 就就是点对点采纳 1、2、3、4、5、6 方法编得接线图不易接漏。若就是水平布图,数字编号按自上而下得顺序,垂直得电路图形通常编号得顺序就是从上至下、由左至右依次进行编写。每一个电气接点有一个唯一得接线编号,编号可依次递增。(2)主回路线号得编写。三相电源自上而下编号为 L1、L2、与 L3,经电源开关后出线上依次编号为 U1、V1 与 W1,每经过一个电器元件得接线桩编号要递增,如 U1、V1 与 W1 递增后为 U2、V2 与 W2……。假如就是多台电动机得编号,为了不引起混淆,可在字母得前面冠以数字来区分,如 1U、1V 与 1W;2U、2V 与 2W,1L1、1L2、与 1L3
