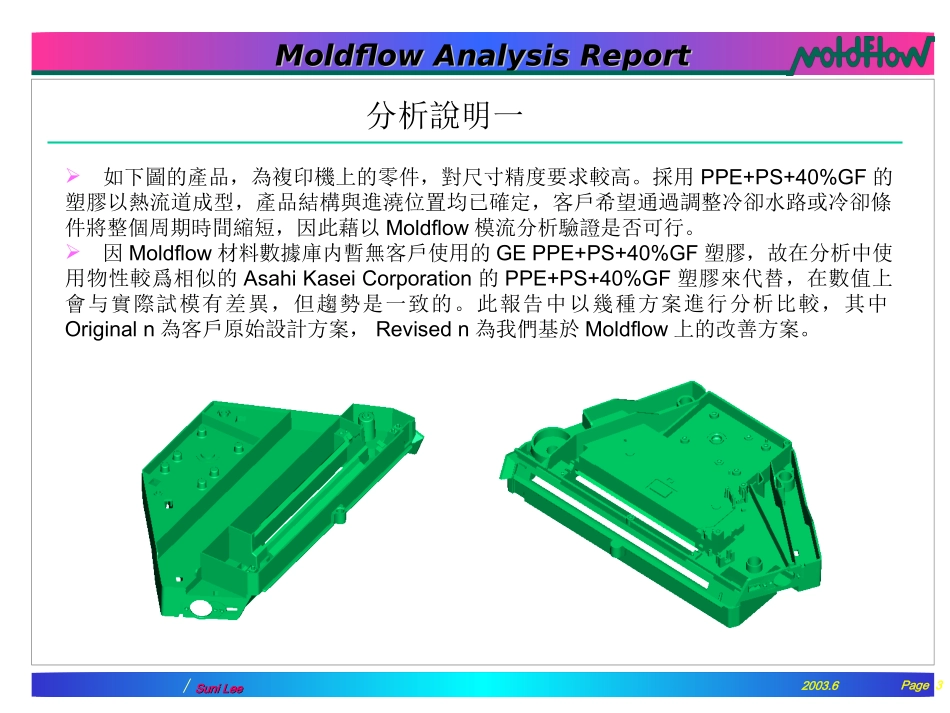

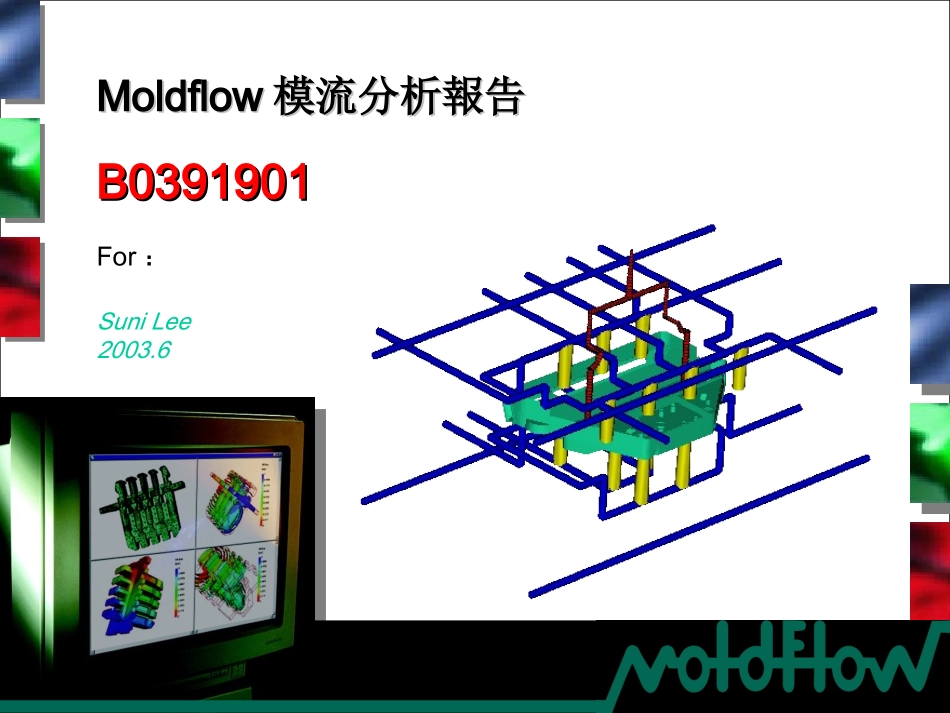

MoldflowAnalysisReportMoldflowAnalysisReportPage1/SuniLeeSuniLee2003.6MoldflowMoldflow模流分析報告模流分析報告B0391901B0391901For：SuniLee2003.6MoldflowAnalysisReportMoldflowAnalysisReportPage2/SuniLeeSuniLee2003.6内容提要1.分析說明一-------------------------------------------------------------------------32.塑膠材料簡介--------------------------------------------------------------------------43.產品模型簡介--------------------------------------------------------------------------54.分析模型簡介--------------------------------------------------------------------------65.原始方案澆注系統設計--------------------------------------------------------------------------76.原始方案冷卻系統設計--------------------------------------------------------------------------87.原始方案基本成型條件--------------------------------------------------------------------------98.原始方案分析結果--------------------------------------------------------------------10~309.結論與建議1------------------------------------------------------------------------3110.分析說明二------------------------------------------------------------------------3211.改善方案1澆注系統設計------------------------------------------------------------------------3312.改善方案1冷卻系統設計------------------------------------------------------------------------3413.改善方案1基本成型條件------------------------------------------------------------------------3514.改善方案1分析結果-------------------------------------------------------------------36~5515.結論與建議2------------------------------------------------------------------------5616.分析說明三------------------------------------------------------------------------5714.改善方案2澆注系統設計------------------------------------------------------------------------5815.改善方案2冷卻系統設計------------------------------------------------------------------------5916.改善方案2基本成型條件------------------------------------------------------------------------6017.改善方案2分析結果--------------------------------------------------------------------61~8018.結論與建議3------------------------------------------------------------------------81MoldflowAnalysisReportMoldflowAnalysisReportPage3/SuniLeeSuniLee2003.6分析說明一如下圖的產品，為複印機上的零件，對尺寸精度要求較高。採用PPE+PS+40%GF的塑膠以熱流道成型，產品結構與進澆位置均已確定，客戶希望通過調整冷卻水路或冷卻條件將整個周期時間縮短，因此藉以Moldflow模流分析驗證是否可行。因Moldflow材料數據庫内暫無客戶使用的GEPPE+PS+40%GF塑膠，故在分析中使用物性較爲相似的AsahiKaseiCorporation的PPE+PS+40%GF塑膠來代替，在數值上會与實際試模有差異，但趨勢是一致的。此報告中以幾種方案進行分析比較，其中Originaln為客戶原始設計方案，Revisedn為我們基於Moldflow上的改善方案。MoldflowAnalysisReportMoldflowAnalysisReportPage4/SuniLeeSuniLee2003.6塑膠材料簡介PPE+PS+40%GFPPE+PS+40%GFXyronX1764AsahiKaseiCorporationXyronX1764AsahiKaseiCorporation1.MeltDensity1.2827g/cu.cm2.SolidDensity1.3645g/cu.cm3.EjectionTemperature110.000000deg.C4.RecommendedMoldTemperature75deg.C5.RecommendedMeltTemperature275deg.C6.AbsoluteMax.MeltTemperature340deg.C7.MeltTemperatureMinimum250.000000deg.C8.MeltTemperatureMaximum300.000000deg.C9.MoldTemperatureMinimum50.000000deg.C10.MoldTemperatureMaximum100.000000deg.C11.MaximumShearRate50000.0000001/s12.MaximumShearStress0.4500000MpaMol...
