Moldflow模流分析报告样本VIP免费

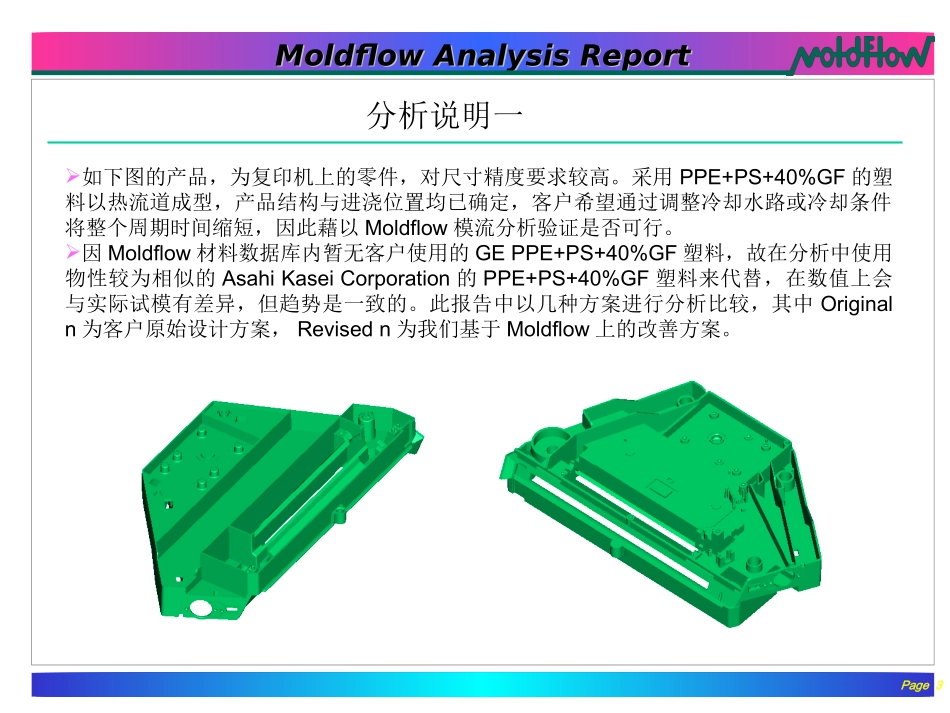

MoldflowAnalysisReportMoldflowAnalysisReportPage1MoldflowMoldflow模流分析报告模流分析报告MoldflowAnalysisReportMoldflowAnalysisReportPage2内容提要1.分析说明一-------------------------------------------------------------------------32.塑料材料简介--------------------------------------------------------------------------43.产品模型简介--------------------------------------------------------------------------54.分析模型简介--------------------------------------------------------------------------65.原始方案浇注系统设计--------------------------------------------------------------------------76.原始方案冷却系统设计--------------------------------------------------------------------------87.原始方案基本成型条件--------------------------------------------------------------------------98.原始方案分析结果--------------------------------------------------------------------10~309.结论与建议1------------------------------------------------------------------------3110.分析说明二------------------------------------------------------------------------3211.12.13.14.15.结论与建议2------------------------------------------------------------------------5616.分析说明三------------------------------------------------------------------------5714.15.16.17.18.结论与建议3------------------------------------------------------------------------81MoldflowAnalysisReportMoldflowAnalysisReportPage3分析说明一如下图的产品，为复印机上的零件，对尺寸精度要求较高。采用PPE+PS+40%GF的塑料以热流道成型，产品结构与进浇位置均已确定，客户希望通过调整冷却水路或冷却条件将整个周期时间缩短，因此藉以Moldflow模流分析验证是否可行。因Moldflow材料数据库内暂无客户使用的GEPPE+PS+40%GF塑料，故在分析中使用物性较为相似的AsahiKaseiCorporation的PPE+PS+40%GF塑料来代替，在数值上会与实际试模有差异，但趋势是一致的。此报告中以几种方案进行分析比较，其中Originaln为客户原始设计方案，Revisedn为我们基于Moldflow上的改善方案。MoldflowAnalysisReportMoldflowAnalysisReportPage4塑料材料简介PPE+PS+40%GFPPE+PS+40%GFXyronX1764AsahiKaseiCorporationXyronX1764AsahiKaseiCorporation1.MeltDensity1.2827g/cu.cm2.SolidDensity1.3645g/cu.cm3.EjectionTemperature110.000000deg.C4.RecommendedMoldTemperature75deg.C5.RecommendedMeltTemperature275deg.C6.AbsoluteMax.MeltTemperature340deg.C7.MeltTemperatureMinimum250.000000deg.C8.MeltTemperatureMaximum300.000000deg.C9.MoldTemperatureMinimum50.000000deg.C10.MoldTemperatureMaximum100.000000deg.C11.MaximumShearRate50000.0000001/s12.MaximumShearStress0.4500000MpaMoldflowAnalysisReportMoldflowAnalysisReportPage5产品模型简介产品长宽高约为303*189*58mm，大部分肉厚较为均匀，基本肉厚为2.6mm。但局部区域较厚，达6.0mm以上（如左图），可能会发生严重缩水问题；局部大面积区域较薄，仅0.9mm左右（如右图），可能会发生严重滞流问题。肉厚分布MoldflowAnalysisReportMoldflowAnalysisReportPage6分析模型简介对此薄壳类产品，可使用Moldflow有限元分析网格中的Fusion（双层面网格）或Midplane（中性层网格）进行分析，分析结果一致。前者取外壳双层网格，外表形状与3D模型相同，前处理时间较短，但网格数目是后者的两倍以上，分析时间较长；后者取中间单层网格，局部区域形状需做等效处理，前处理时间较长，但分析时间较短。本分析采用后者。Fusion网格Midplane网格MoldflowAnalysisReportMoldflowAnalysisReportPage7原始方案浇注系统设计原始方案Original1Original1为三板模，一模一穴，采用外热式热流道系统，两点进浇（浇口直径为3.0mm）。详细尺寸请参考2D模具图。Original1Original1Moldf...
