链传动的特点、应用及传动链的结构特点

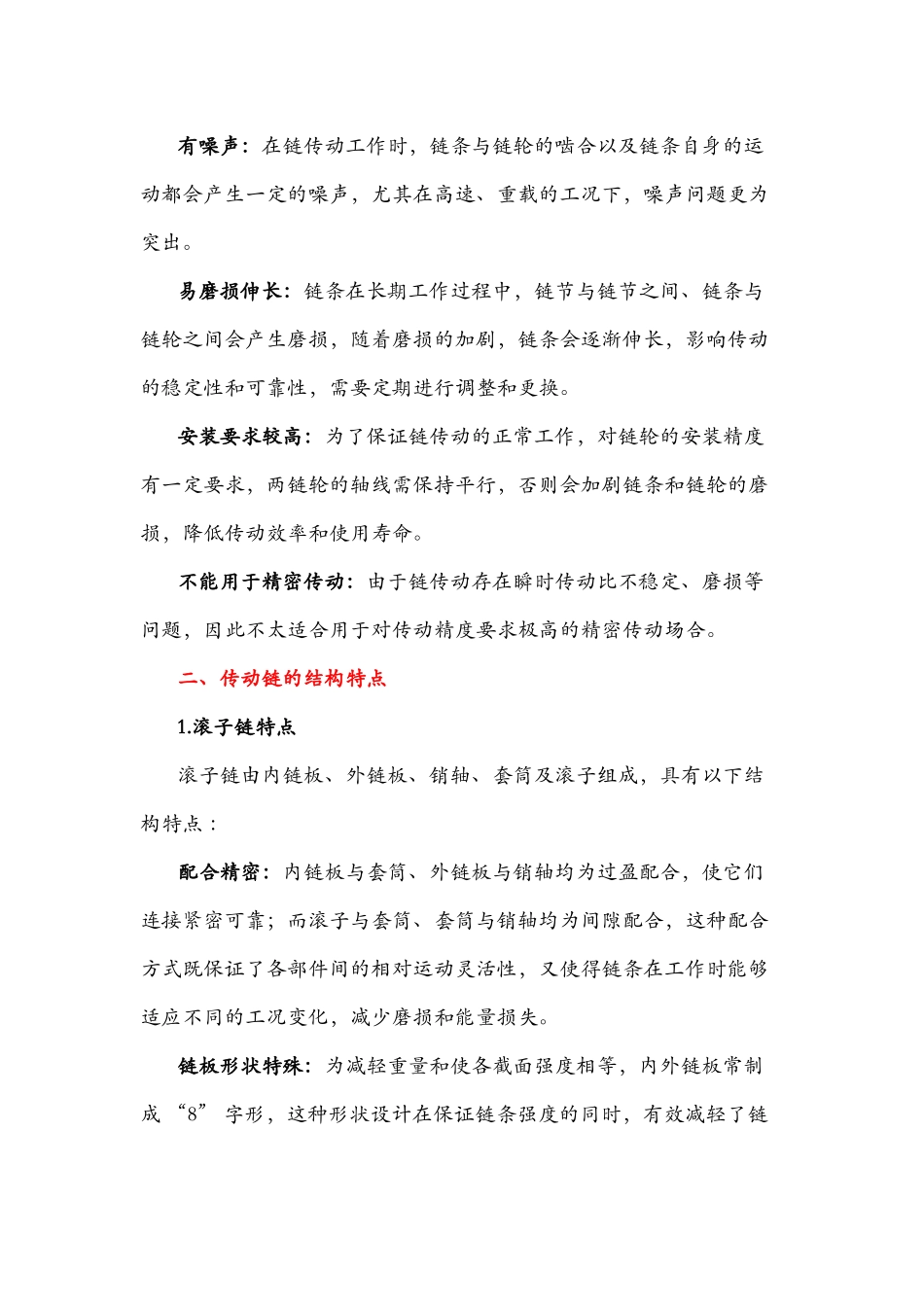

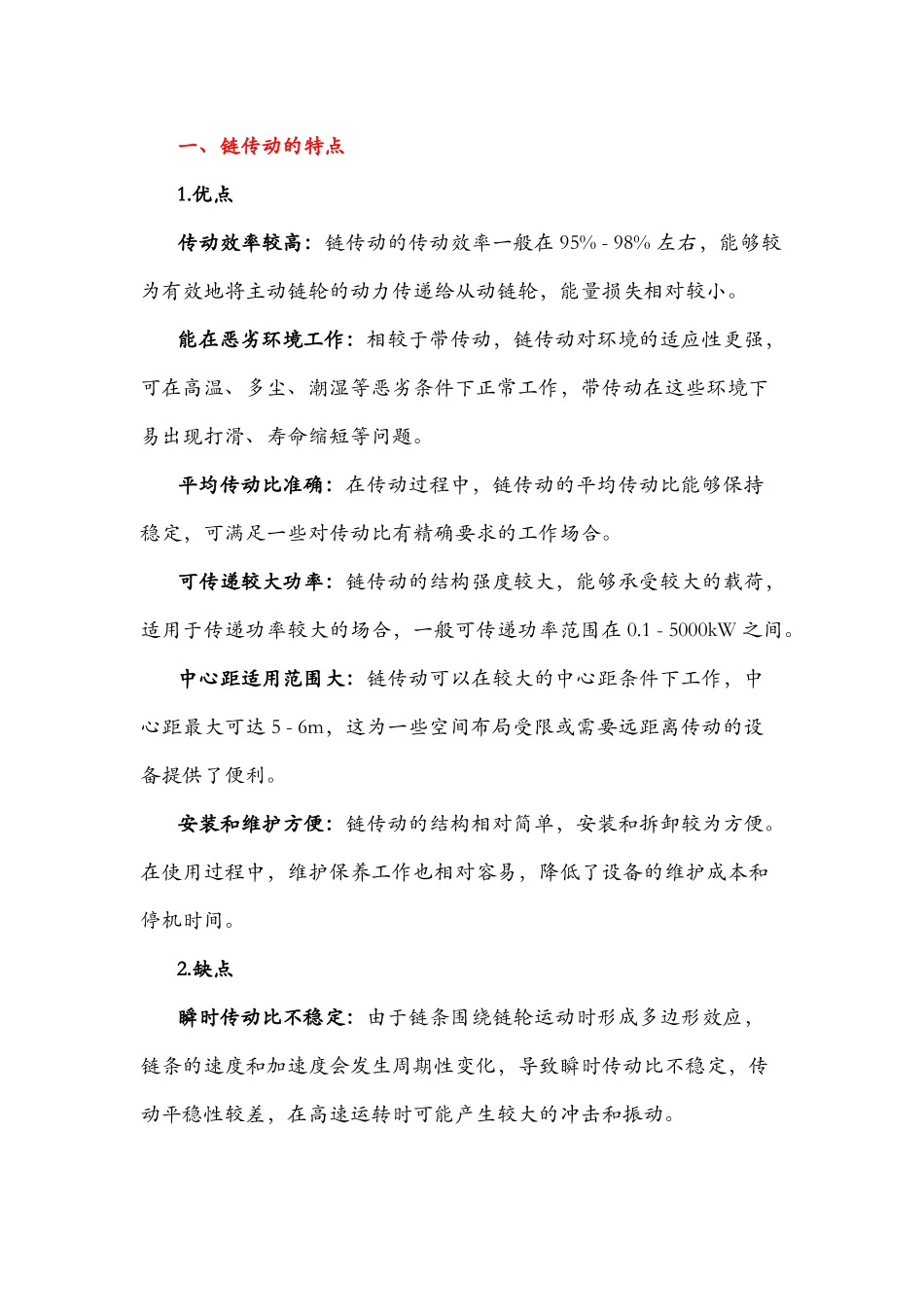

一、链传动的特点1.优点传动效率较高：链传动的传动效率一般在 95% - 98% 左右，能够较为有效地将主动链轮的动力传递给从动链轮，能量损失相对较小。能在恶劣环境工作：相较于带传动，链传动对环境的适应性更强，可在高温、多尘、潮湿等恶劣条件下正常工作，带传动在这些环境下易出现打滑、寿命缩短等问题。平均传动比准确：在传动过程中，链传动的平均传动比能够保持稳定，可满足一些对传动比有精确要求的工作场合。可传递较大功率：链传动的结构强度较大，能够承受较大的载荷，适用于传递功率较大的场合，一般可传递功率范围在 0.1 - 5000kW 之间。中心距适用范围大：链传动可以在较大的中心距条件下工作，中心距最大可达 5 - 6m，这为一些空间布局受限或需要远距离传动的设备提供了便利。安装和维护方便：链传动的结构相对简单，安装和拆卸较为方便。在使用过程中，维护保养工作也相对容易，降低了设备的维护成本和停机时间。2.缺点瞬时传动比不稳定：由于链条围绕链轮运动时形成多边形效应，链条的速度和加速度会发生周期性变化，导致瞬时传动比不稳定，传动平稳性较差，在高速运转时可能产生较大的冲击和振动。有噪声：在链传动工作时，链条与链轮的啮合以及链条自身的运动都会产生一定的噪声，尤其在高速、重载的工况下，噪声问题更为突出。易磨损伸长：链条在长期工作过程中，链节与链节之间、链条与链轮之间会产生磨损，随着磨损的加剧，链条会逐渐伸长，影响传动的稳定性和可靠性，需要定期进行调整和更换。安装要求较高：为了保证链传动的正常工作，对链轮的安装精度有一定要求，两链轮的轴线需保持平行，否则会加剧链条和链轮的磨损，降低传动效率和使用寿命。不能用于精密传动：由于链传动存在瞬时传动比不稳定、磨损等问题，因此不太适合用于对传动精度要求极高的精密传动场合。二、传动链的结构特点1.滚子链特点滚子链由内链板、外链板、销轴、套筒及滚子组成，具有以下结构特点 ：配合精密：内链板与套筒、外链板与销轴均为过盈配合，使它们连接紧密可靠；而滚子与套筒、套筒与销轴均为间隙配合，这种配合方式既保证了各部件间的相对运动灵活性，又使得链条在工作时能够适应不同的工况变化，减少磨损和能量损失。链板形状特殊：为减轻重量和使各截面强度相等，内外链板常制成 “8” 字形，这种形状设计在保证链条强度的同时，有效减轻了链条的整体重量，降低了惯性力，提高了传动效率，也使得链条在运转过程中更加平...
