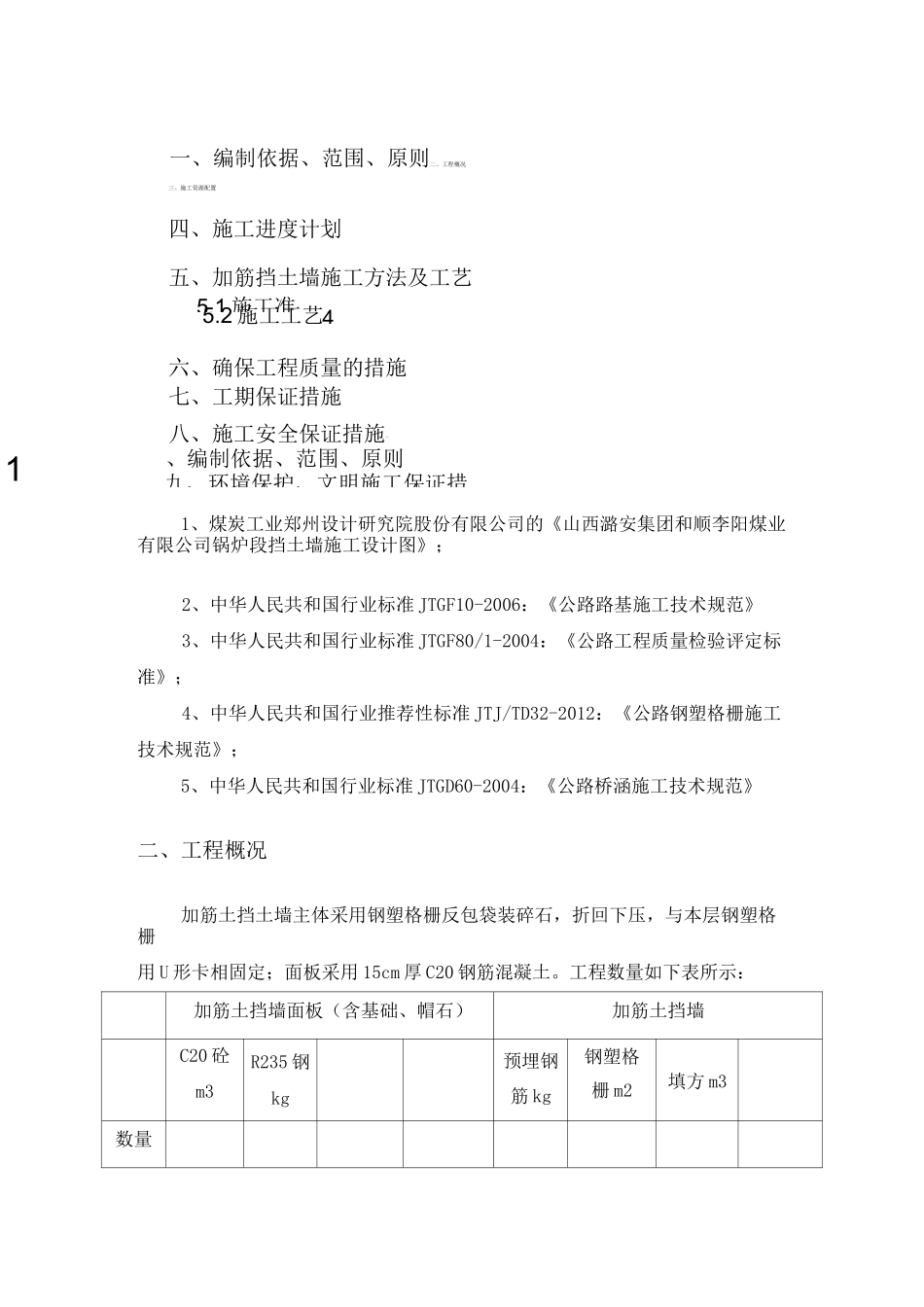

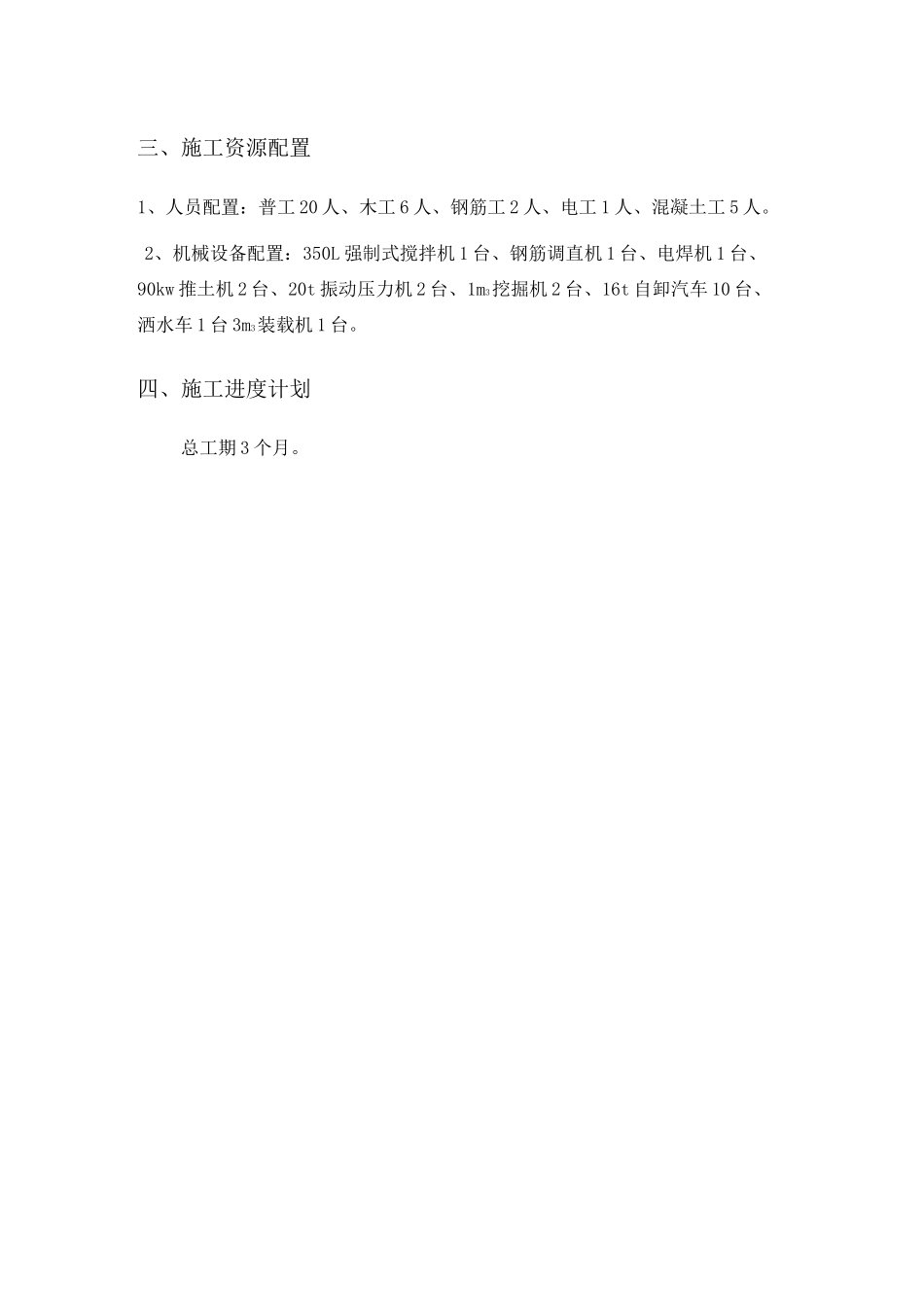

山西潞安集团和顺李阳煤业有限公司锅炉房段加筋土挡土墙施工技术方案5.1 施工准4九、环境保护、文明施工保证措1一、编制依据、范围、原则二、工程概况三、施工资源配置四、施工进度计划五、加筋挡土墙施工方法及工艺5.2 施工工艺六、确保工程质量的措施七、工期保证措施八、施工安全保证措施..、编制依据、范围、原则1、煤炭工业郑州设计研究院股份有限公司的《山西潞安集团和顺李阳煤业有限公司锅炉段挡土墙施工设计图》；2、中华人民共和国行业标准 JTGF10-2006：《公路路基施工技术规范》3、中华人民共和国行业标准 JTGF80/1-2004：《公路工程质量检验评定标准》；4、中华人民共和国行业推荐性标准 JTJ/TD32-2012：《公路钢塑格栅施工技术规范》；5、中华人民共和国行业标准 JTGD60-2004：《公路桥涵施工技术规范》二、工程概况加筋土挡土墙主体采用钢塑格栅反包袋装碎石，折回下压，与本层钢塑格栅用 U 形卡相固定；面板采用 15cm 厚 C20 钢筋混凝土。工程数量如下表所示：加筋土挡墙面板（含基础、帽石）加筋土挡墙C20 砼m3R235 钢kg预埋钢筋 kg钢塑格栅 m2填方 m3数量三、施工资源配置1、人员配置：普工 20 人、木工 6 人、钢筋工 2 人、电工 1 人、混凝土工 5 人。2、机械设备配置：350L 强制式搅拌机 1 台、钢筋调直机 1 台、电焊机 1 台、90kw 推土机 2 台、20t 振动压力机 2 台、1m3挖掘机 2 台、16t 自卸汽车 10 台、洒水车 1 台 3m3装载机 1 台。四、施工进度计划总工期 3 个月。五、加筋挡土墙施工方法及工艺5.1 施工准备1、测量放样1)中线测量：恢复原有中线桩，测定加筋土挡墙的墙面板基础线，设置施工用固定桩。2)水平测量：测量中线桩和加筋土挡墙基础标高，并设置施工水准点。核对加筋土挡墙断面,复核横断面是否满足筋带铺设宽度要求。如果不能满足要求，须通知设计院及厂家及时处理。2、材料施工工地使用原材料：钢塑格栅、钢筋、水泥、石子、砂、外加剂，除具备合格证、检测报告外还必须抽样送检测中心复验合格后方准使用。3、填料：采用黄土，反滤层：采用碎石。5.2 施工工艺根据加筋土挡土墙施工特点，施工过程主要工艺流程为：填方地段场地清理面板 f面层基础施工 f 拉筋、预埋筋铺设 f 填料分层摊铺碾压 f 面板钢筋、模板制作安装 f 面板混凝土浇筑、养生。5.2.1 场地清理(1) 用地范围内的树木、灌木丛等均应在施工前砍伐或移植。砍伐的树木应堆放在路...
