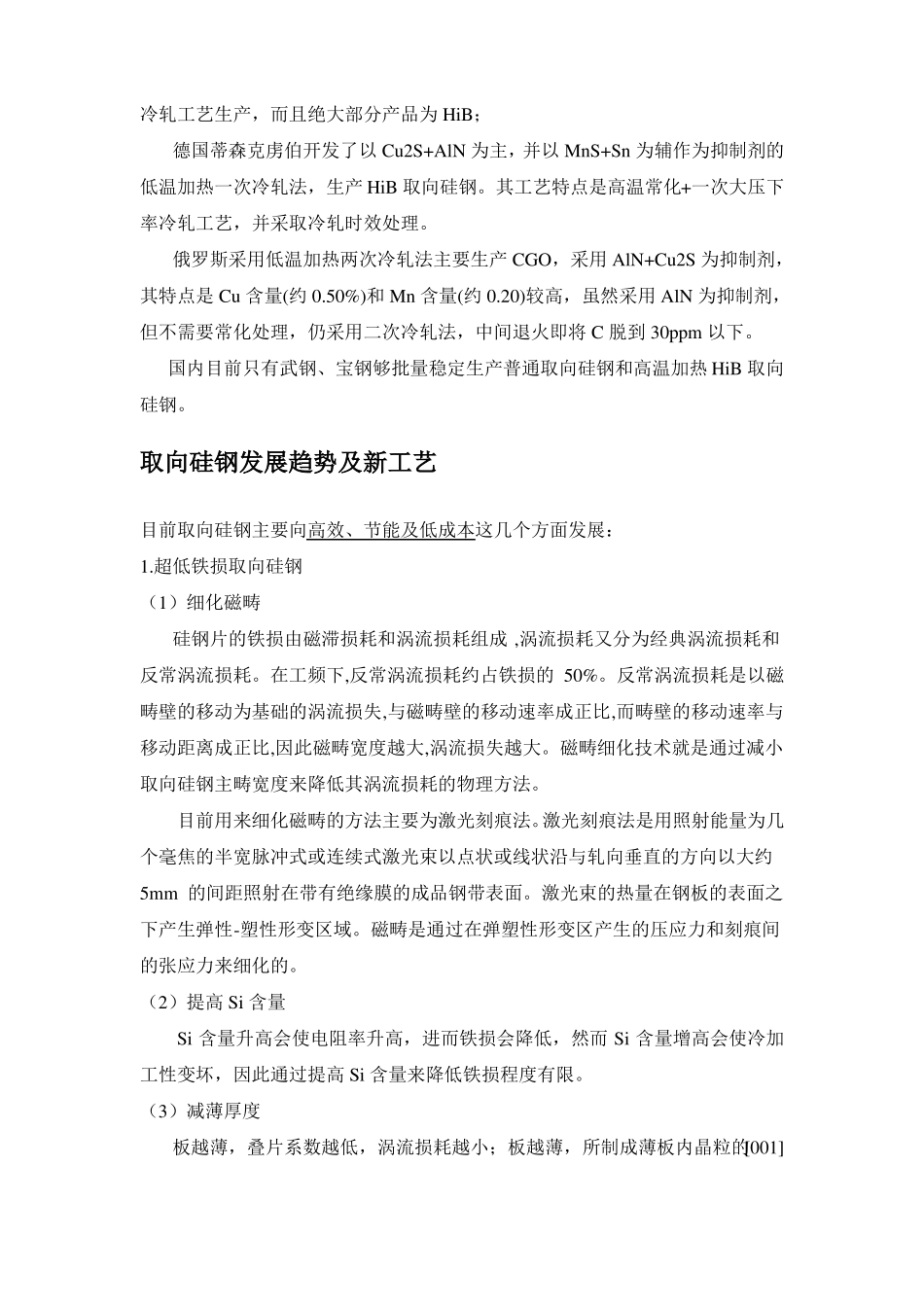

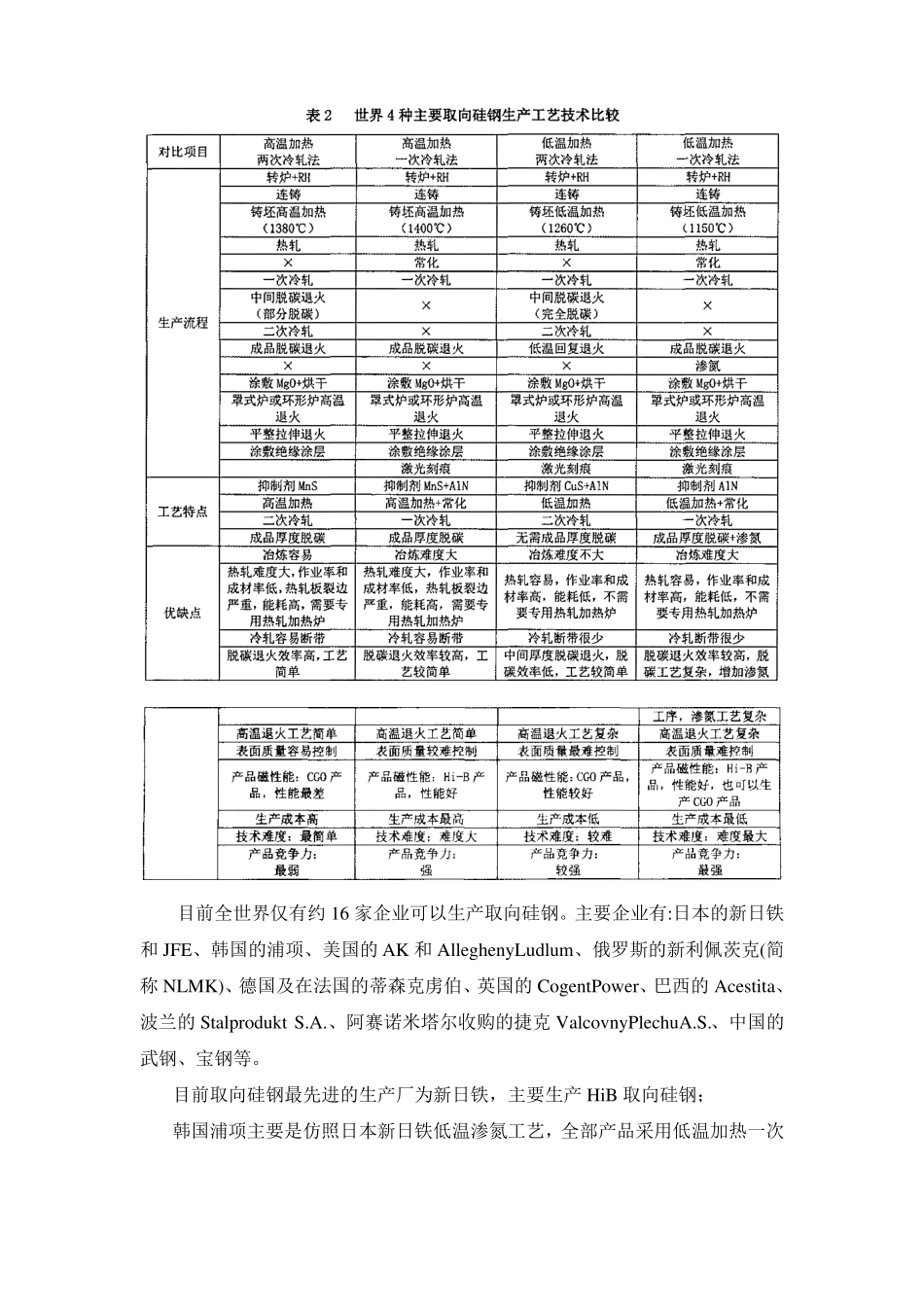

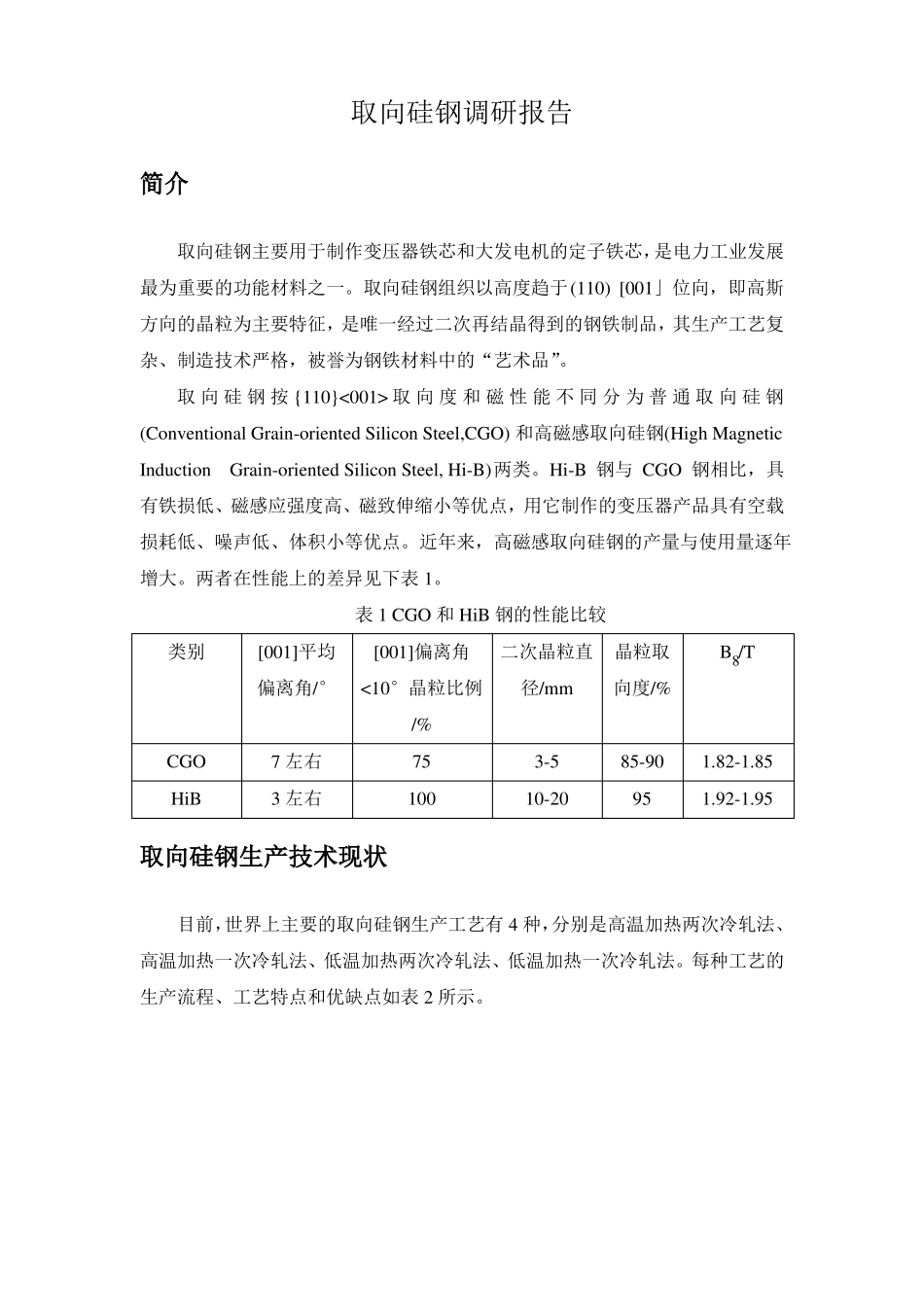

取向硅钢调研报告简介取向硅钢主要用于制作变压器铁芯和大发电机的定子铁芯，是电力工业发展最为重要的功能材料之一。取向硅钢组织以高度趋于(110) [001」位向，即高斯方向的晶粒为主要特征，是唯一经过二次再结晶得到的钢铁制品，其生产工艺复杂、制造技术严格，被誉为钢铁材料中的“艺术品”。取 向 硅 钢 按 {110}<001> 取 向 度 和 磁 性 能 不 同 分 为 普 通 取 向 硅 钢(Conventional Grain-oriented Silicon Steel,CGO) 和高磁感取向硅钢(High MagneticInductionGrain-oriented Silicon Steel, Hi-B)两类。Hi-B 钢与 CGO 钢相比，具有铁损低、磁感应强度高、磁致伸缩小等优点，用它制作的变压器产品具有空载损耗低、噪声低、体积小等优点。近年来，高磁感取向硅钢的产量与使用量逐年增大。两者在性能上的差异见下表 1。表 1 CGO 和 HiB 钢的性能比较类别[001]平均偏离角/°[001]偏离角<10°晶粒比例/%CGOHiB7 左右3 左右751003-510-2085-90951.82-1.851.92-1.95二次晶粒直径/mm晶粒取向度/%B8/T取向硅钢生产技术现状目前，世界上主要的取向硅钢生产工艺有 4 种，分别是高温加热两次冷轧法、高温加热一次冷轧法、低温加热两次冷轧法、低温加热一次冷轧法。每种工艺的生产流程、工艺特点和优缺点如表 2 所示。目前全世界仅有约 16 家企业可以生产取向硅钢。主要企业有:日本的新日铁和 JFE、韩国的浦项、美国的 AK 和 AlleghenyLudlum、俄罗斯的新利佩茨克(简称 NLMK)、德国及在法国的蒂森克虏伯、英国的 CogentPower、巴西的 Acestita、波兰的 Stalprodukt S.A.、阿赛诺米塔尔收购的捷克 ValcovnyPlechuA.S.、中国的武钢、宝钢等。目前取向硅钢最先进的生产厂为新日铁，主要生产 HiB 取向硅钢；韩国浦项主要是仿照日本新日铁低温渗氮工艺，全部产品采用低温加热一次冷轧工艺生产，而且绝大部分产品为 HiB；德国蒂森克虏伯开发了以 Cu2S+AlN 为主，并以 MnS+Sn 为辅作为抑制剂的低温加热一次冷轧法，生产 HiB 取向硅钢。其工艺特点是高温常化+一次大压下率冷轧工艺，并采取冷轧时效处理。俄罗斯采用低温加热两次冷轧法主要生产 CGO，采用 AlN+Cu2S 为抑制剂，其特点是 Cu 含量(约 0.50%)和 Mn 含量(约 0.20)较高，虽然采用 AlN 为抑制剂，但不需要常化处理，仍采用二次冷轧法，中间退火即将 C 脱到 30ppm 以下。国内目前只有武钢、宝钢够批量稳定生产普通...
