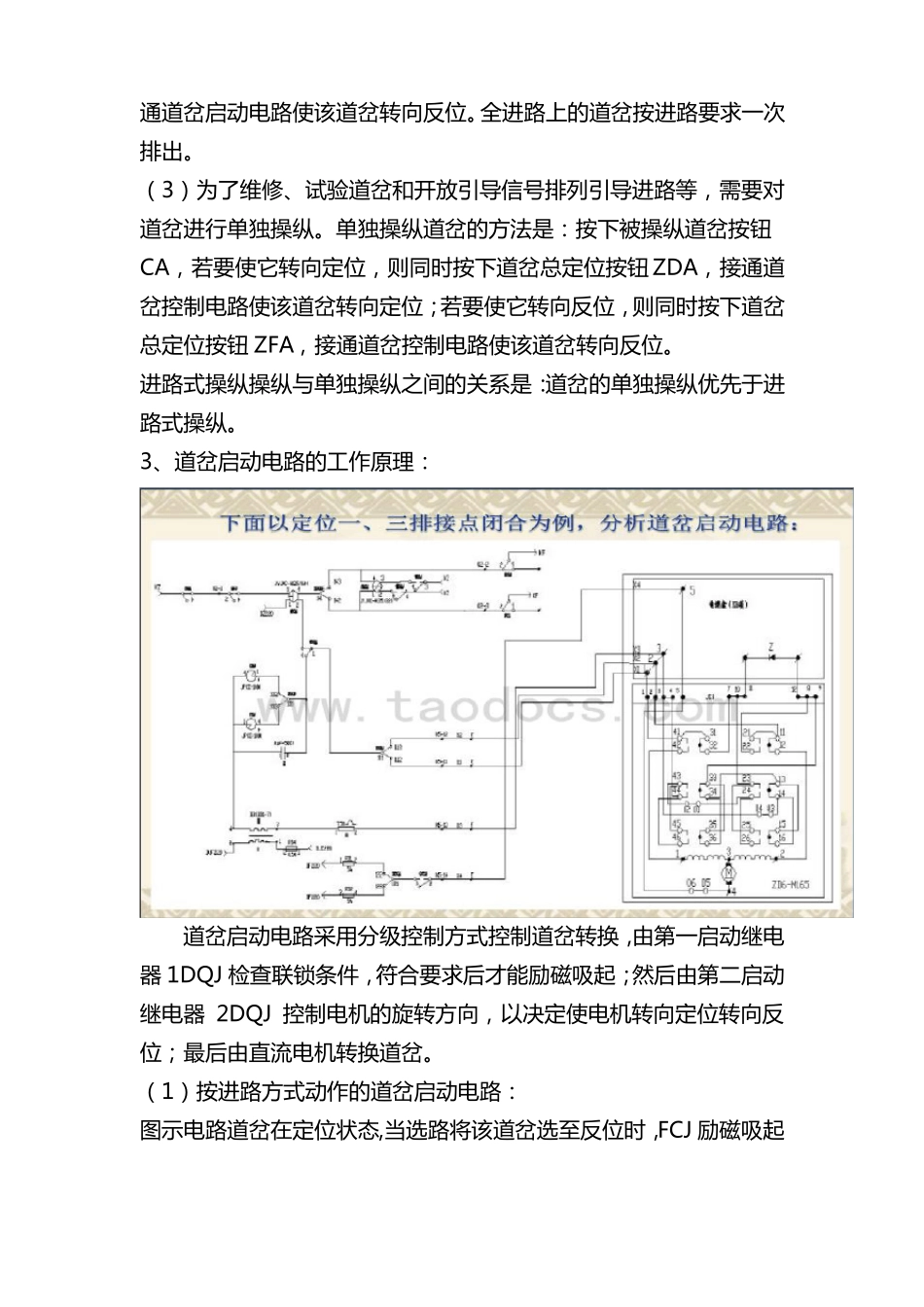

四线制道岔控制电路培训教案第一章 四线制道岔控制电路原理分析道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。一、道岔启动电路：1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。此种锁闭的作用叫做区段锁闭。（2）进路在锁闭状态时，进路上的道岔，都不应再转换。此种锁闭的作用叫做进路锁闭。（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段，则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转。（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。（6）道岔转换完毕，应自动切断电动机的电路。2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。选岔网络按照选路的要求，选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器 DCJ 吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器 FCJ 吸起，就接通道岔启动电路使该道岔转向反位。全进路上的道岔按进路要求一次排出。（3）为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮 ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位，则同时按下道岔总定位按钮 ZFA，接通道岔控制电路使该道岔转向反位。进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。3、道岔启动电路的工作原理：道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器 1DQJ 检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器 2DQJ 控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔。（1）按进路方式动作的道岔启动电路：图示电路道岔在定位状态,当选路将该道岔选至反位时，FCJ 励磁吸起检查进路解锁后，由 FCJ 第六组前接点...
