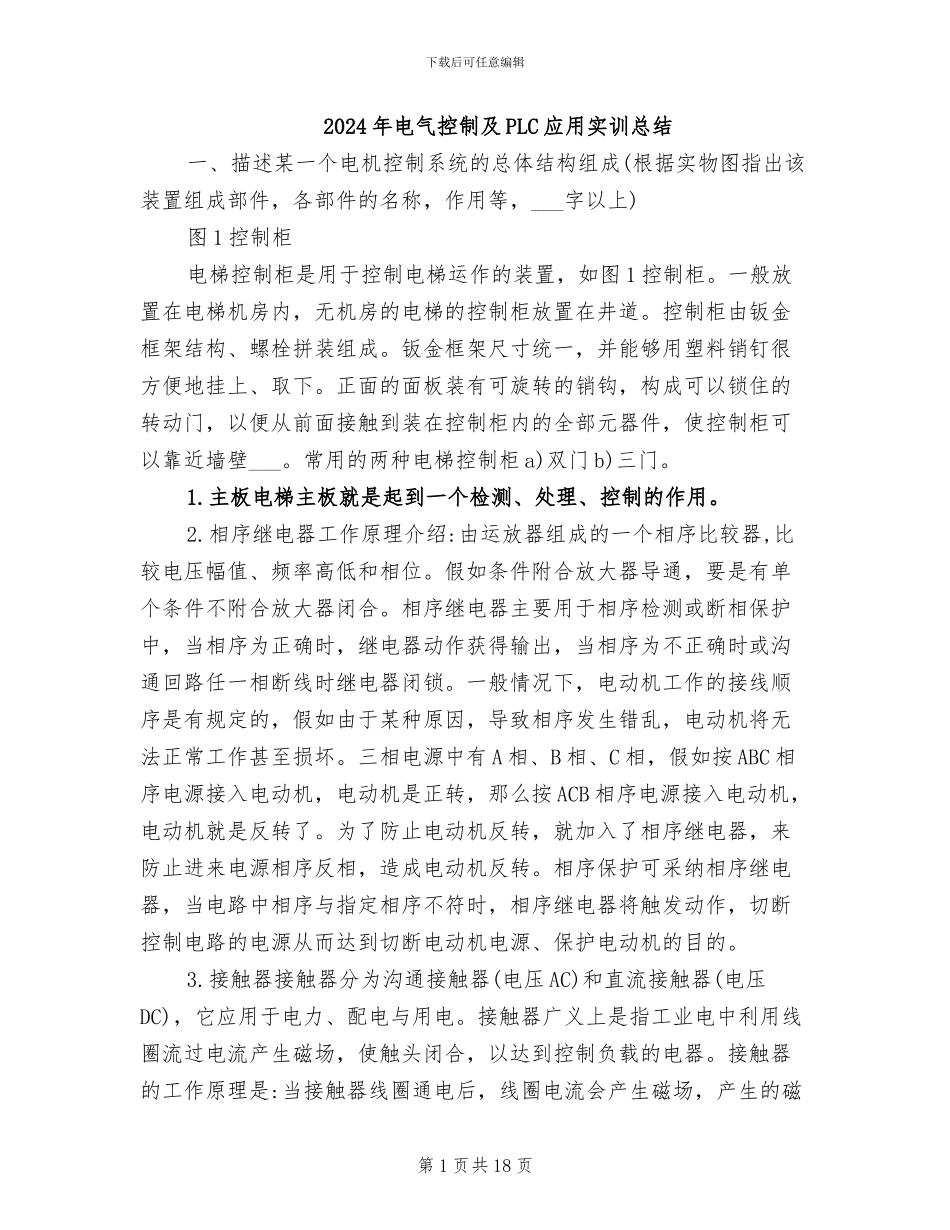

下载后可任意编辑2024 年电气控制及 PLC 应用实训总结一、描述某一个电机控制系统的总体结构组成(根据实物图指出该装置组成部件，各部件的名称，作用等，___字以上)图 1 控制柜电梯控制柜是用于控制电梯运作的装置，如图 1 控制柜。一般放置在电梯机房内，无机房的电梯的控制柜放置在井道。控制柜由钣金框架结构、螺栓拼装组成。钣金框架尺寸统一，并能够用塑料销钉很方便地挂上、取下。正面的面板装有可旋转的销钩，构成可以锁住的转动门，以便从前面接触到装在控制柜内的全部元器件，使控制柜可以靠近墙壁___。常用的两种电梯控制柜 a)双门 b)三门。1.主板电梯主板就是起到一个检测、处理、控制的作用。2.相序继电器工作原理介绍:由运放器组成的一个相序比较器,比较电压幅值、频率高低和相位。假如条件附合放大器导通，要是有单个条件不附合放大器闭合。相序继电器主要用于相序检测或断相保护中，当相序为正确时，继电器动作获得输出，当相序为不正确时或沟通回路任一相断线时继电器闭锁。一般情况下，电动机工作的接线顺序是有规定的，假如由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。三相电源中有 A 相、B 相、C 相，假如按 ABC 相序电源接入电动机，电动机是正转，那么按 ACB 相序电源接入电动机，电动机就是反转了。为了防止电动机反转，就加入了相序继电器，来防止进来电源相序反相，造成电动机反转。相序保护可采纳相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。3.接触器接触器分为沟通接触器(电压 AC)和直流接触器(电压DC)，它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器的工作原理是:当接触器线圈通电后，线圈电流会产生磁场，产生的磁第 1 页共 18 页下载后可任意编辑场使静铁心产生电磁吸力吸引动铁心，并带动沟通接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消逝，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。4.变频器变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制沟通电动机的电力控制设备。变频器主要由整流(沟通变直流)、滤波、逆变(直流变沟通)、制动单元、驱动单元、检测单元...
