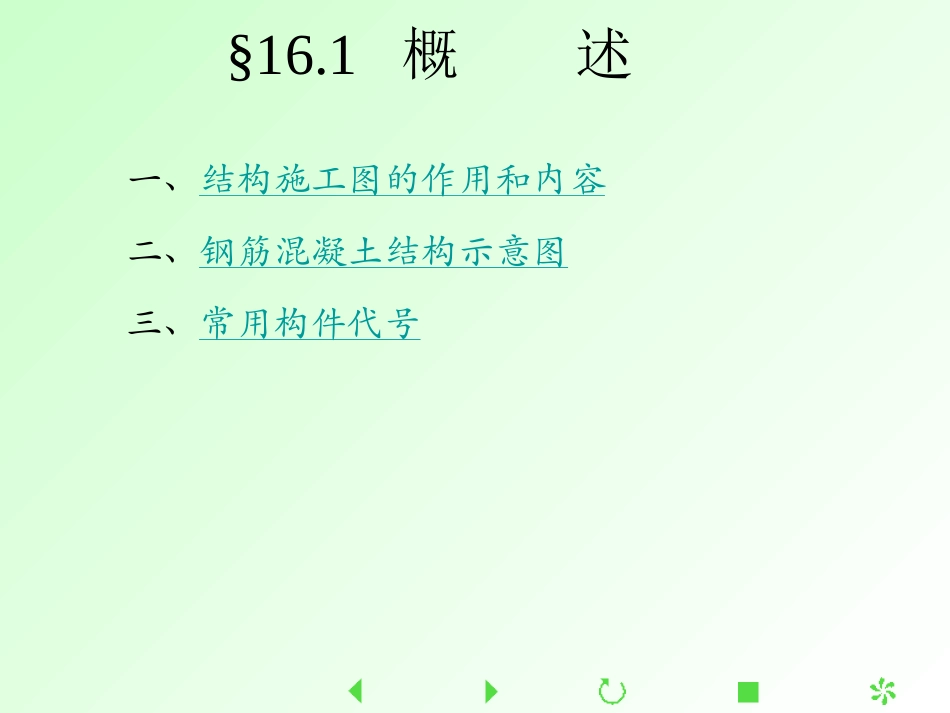

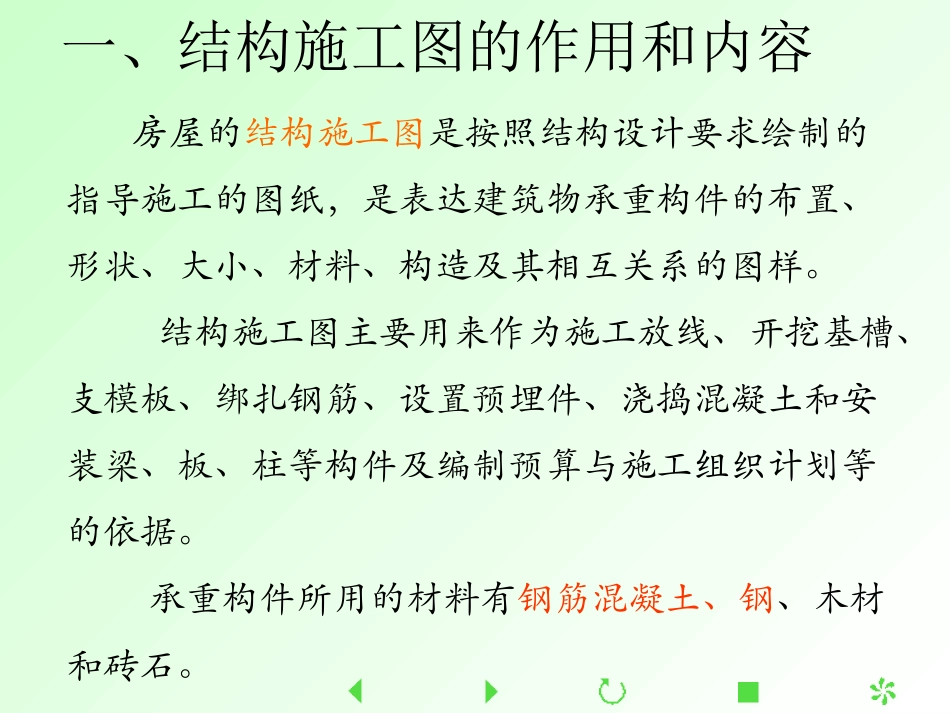

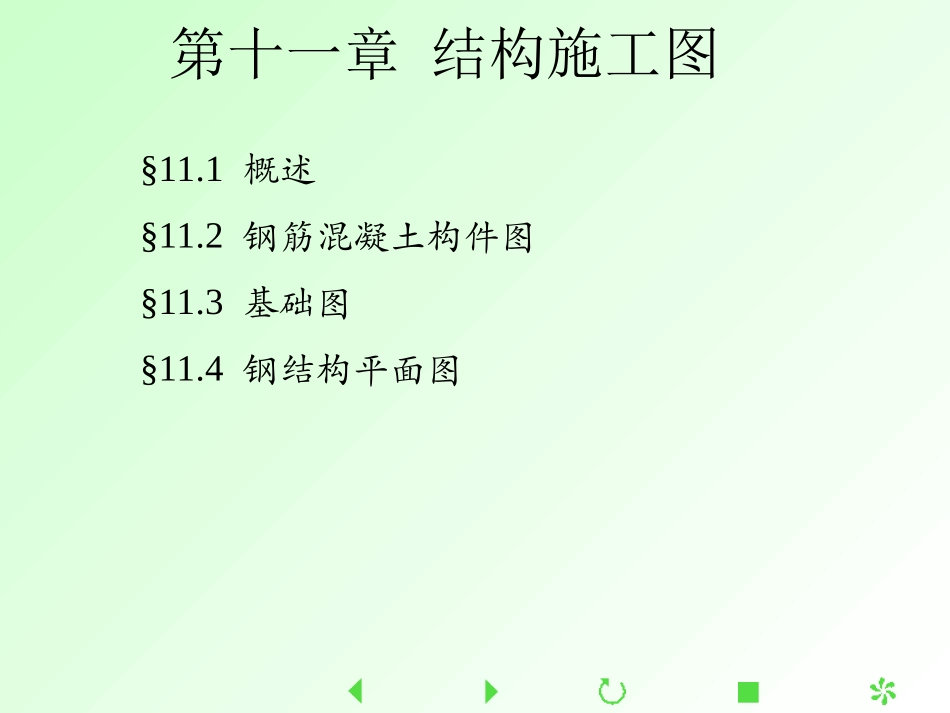

第十一章结构施工图§11.1概述§11.2钢筋混凝土构件图§11.3基础图§11.4钢结构平面图§16.1概述一、结构施工图的作用和内容二、钢筋混凝土结构示意图三、常用构件代号一、结构施工图的作用和内容房屋的结构施工图是按照结构设计要求绘制的指导施工的图纸，是表达建筑物承重构件的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算与施工组织计划等的依据。承重构件所用的材料有钢筋混凝土、钢、木材和砖石。结构施工图包括下列内容：1.结构设计说明，包括：抗震设计与防火要求、地基和基础、地下室、钢筋混凝土各结构构件、砖砌体、后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。2.结构平面图，包括：基础平面图、楼层结构平面布置图、屋面结构平面图。3.结构详图，包括：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图。4.其它详图，如支撑详图等。二、钢筋混凝土结构示意图次梁基础板主梁防潮层柱三、常用构件代号§11.2钢筋混凝土结构图一、钢筋混凝土结构简介二、结构平面图三、构件详图四、平面整体表示方法一、钢筋混凝土结构简介混凝土由水泥、砂子、石子和水按一定比例配合拌制，经养护硬化而成的建筑材料，称为混凝土。混凝土的强度等级：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80钢筋混凝土在混凝土中配置一定数量的钢筋，使其与混疑土结合成为一个整体，共同承受外力。这种配有钢筋的混凝土称为钢筋混凝土。用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。钢筋混凝土构件预制：如果构件是预先制好，然后运到工地安装的，称为预制钢筋混凝土构件；现浇：如果构件是在现场直搔浇制的，称为现浇钢筋混凝土构件预应力：有些构件，制作时先对混凝土预加一定的压力，以提高构件的强度和抗裂性性能，这种构件称为预应力钢筋混凝土构件可用钢筋混凝土构件组成房屋的承重结构。全部由钢筋混凝土构件组成的房屋结构，称为钢筋混凝土结构；采用砖墙承重，而楼板、屋顶、楼梯等部分用钢筋混凝土构件的房屋结构，称为混合结构。（一）钢筋混凝土受力示意图（二）钢筋的分类和作用（三）钢筋混凝土结构的内容和图示特点(一)钢筋混凝土受力示意图外力裂缝受拉区受压区中和轴外力钢筋混凝土混凝土钢筋钢筋钢筋混凝土钢筋混凝土拉力压力（二）钢筋的分类和作用1.钢筋混凝土梁、板配筋示意图2.钢筋代号及强度标准值fYK3.钢筋和钢箍的弯钩4.钢筋表示方法1.钢筋混凝土梁、板配筋示意图保护层钢箍分布筋架立筋受力筋受力筋钢筋在混凝土中不是单根游离放置的，而是将各钢筋用铁丝绑扎或焊接成钢筋骨架或网片。（1）受力钢筋：承受构件内力的主要钢筋。（2）架立钢筋：起架立作用，以构成钢筋骨架。（3）钢箍（箍筋）：固定各钢筋的位置并承受剪力。（4）分布钢筋：用于板式结构中，将板面承受的力分配给受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋位置的作用。（5）其它钢筋：如为了吊装用的吊环和为构造要求而设置的预埋件等。为了防止钢筋锈蚀，保证钢筋和混凝土有良好的粘结力，以及防火的要求，钢筋表面到构件表面必须有一定的混凝土保护层。叫钢筋的保护层。钢筋的保护层厚度根据构件所处的环境，混凝土的强度等级，以及构件的类型不同而不同。1.钢筋混凝土梁、板配筋示意图2.钢筋代号及强度标准值fYKHRB335（20MnSi）6-50335HRB400（20MnSiV、20MnSiN、20MnTi6-50400RRB400（K20MnSi）R8-404003.钢筋和钢箍的弯钩简化画法(b)钢箍的弯钩直弯钩半圆钩简化画法(a)钢筋的弯钩4.钢筋表示方法（1）4.钢筋表示方法（2）（三）钢筋混凝土结构的内容和图示特点1.钢筋混凝土结构图的内容2.钢筋混凝土结构图的特点1.钢筋混凝土结构图的内容（1）结构平面布置图。结构平面图是表示房屋各层承重构件的平面布置图。即沿楼板面将房屋水平剖开后所得的楼层水平剖面图。它表示结构施工至该层结构面，但又尚未做楼面面层时的梁、板布置情况。结构平面图是施工时布置或安放各层承重构件的依...
