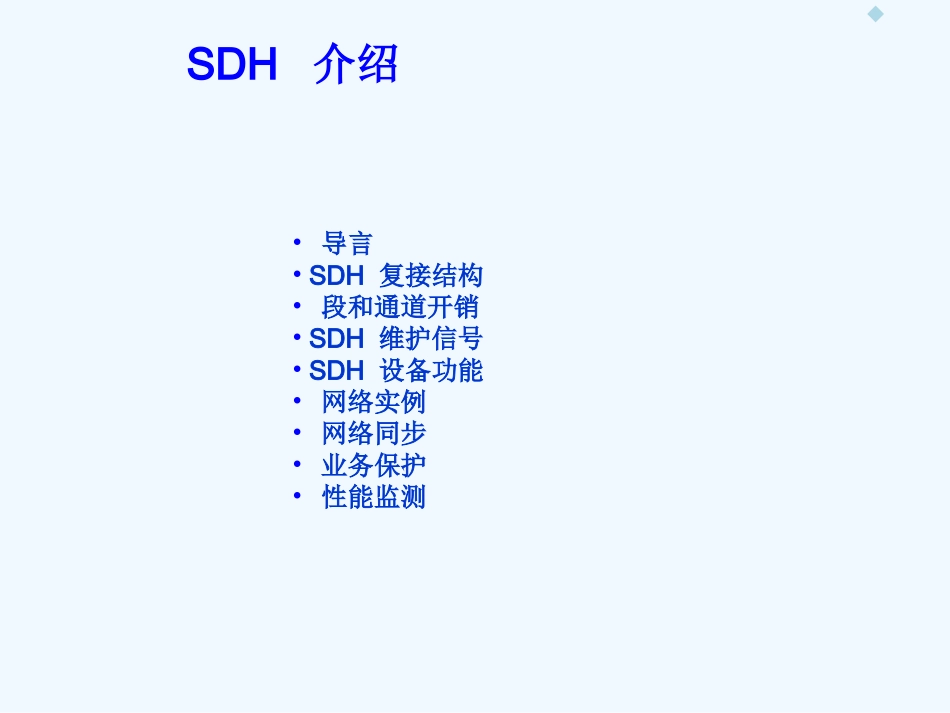

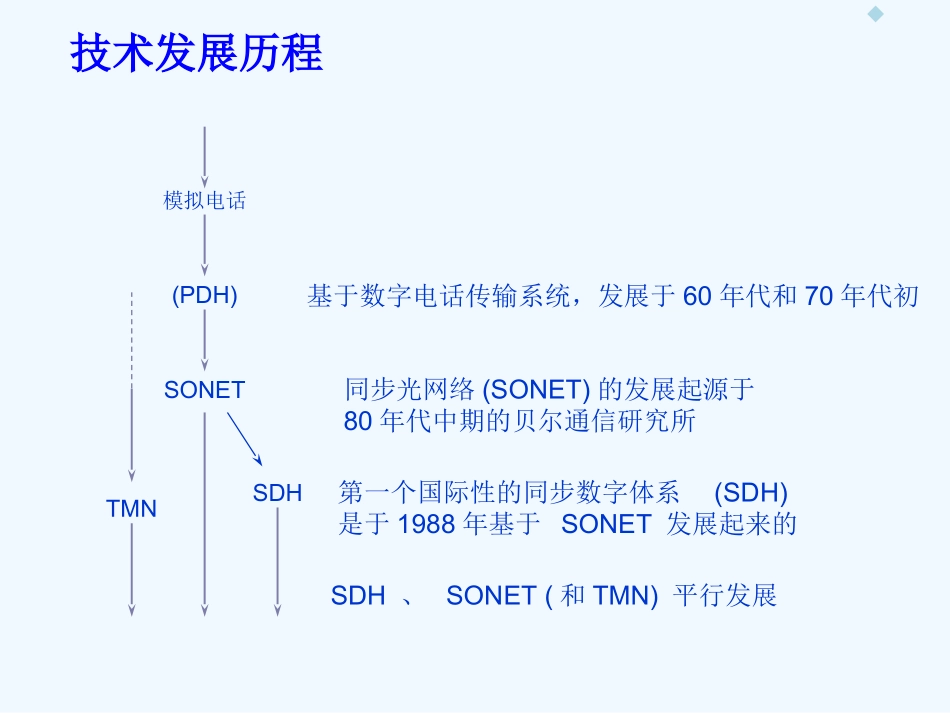

SDH原理简介专业.....SDH介绍•导言•SDH复接结构•段和通道开销•SDH维护信号•SDH设备功能•网络实例•网络同步•业务保护•性能监测专业.....技术发展历程模拟电话(PDH)SONETSDH基于数字电话传输系统，发展于60年代和70年代初同步光网络(SONET)的发展起源于80年代中期的贝尔通信研究所第一个国际性的同步数字体系(SDH)是于1988年基于SONET发展起来的SDH、SONET(和TMN)平行发展TMN专业.....STM-N帧STM-N负载AU指针段开销再生段SOH复用段SOH容器C-4通道开销(POH)VC-4虚容器SDH:STS-N帧STS-N封装容量STS负载指针传输开销SectionoverheadLineoverheadSTS-3c同步负载封装SynchronousPayloadEnvelope(SPE)通道开销(POH)SONET:STS-3c负载容量(例子)(例子)FG742.dsf981026专业.....PDH体系基础I：模数转换A/D8kHz64kbit/s专业.....PDH基础II–多路复接技术30:1mux4:1mux4:1mux4:1mux4:1mux64kbit/s2048kbit/s("2Mbit/s")8448kbit/s("8Mbit/s")34368kbit/s("34Mbit/s")139264kbit/s("140Mbit/s")564992kbit/s("565Mbit/s")(tolineterminal)专业.....PDH基础III–复接体系复接等级基于基群的比特率层次1544kbit/s2048kbit/s064kbit/s64kbit/s11544kbit/s2048kbit/s26312kbit/s8448kbit/s332064kbit/s44736kbit/s34368kbit/s497728kbit/s(note)139264kbit/s5(-)(-)564992kbit/s[日本][北美][欧洲、中国等]专业.....PDH基础IV-“分插复用器”140/3434/88/234/1408/342/82Mbit/s140Mbit/s140Mbit/s•需要多次复用/解复用（需要大量的模块）•有限的管理字节（无管理标准）专业.....网络需要•需要更多更新的交叉连接和插入/分出功能，但是……•PDH多路复接技术难以解决•需要更多更复杂的管理功能(“动态的”控制,性能报告,等等.)•(仅仅固定速率信号地址)同步时分多路技术!专业.....SDH/SONET分插复用器（ADM）•很少的异步复用/解复用过程•全面的管理(管理标准化)2Mbit/s{Findthe….-error(?)}同步复用/解复用映射/解映射专业.....专业.....什么是SDH?(同步数字体系SynchronousDigitalHierarchy)•它是一个同步传输的网络•一个完全标准化的网络•它是一个可以兼容同步和异步信号的网络•它是一个可以兼容未来宽带信号的网络•其灵活的复接结构，允许支路直接上下复用/解复用•其灵活的复接结构，允许不经过解复用直接交叉连接•它是一个具有标准化网络管理能力的传输网络•它是一个带有业务保护的传输网络专业.....为什么要用SDH?•PDH网络面临淘汰•宽带的需求•需要灵活和易管理的网络•需要世界性的标准•未来的服务专业.....SDH的好处•标准化开放的接口•与PDH兼容•简单的复用/解复用•支路信号容易接入•很大的带宽•内嵌管理和控制字节•业务保护专业.....完全标准化的网络•ITU-T/ETSI对以下方面制定标准:光和电的接口管理接口复用结构数据通道管理和信令协议业务保护设备类型设备功能同步性能监视专业.....兼容同步和异步信号的传输网络异步信号同步信号SDH网络专业.....•SDH已为映射以下业务做好了准备：•BISDN(宽带ISDN)•ATM•连接信号(比140Mbit/sorNx2Mbit/s更高的容量)未来宽带信号的传输网络专业.....网络管理管理系统SDH网络SDH网元符合标准的管理功能传输连接标准接口和协议符合标准的性能监测专业.....业务保护SDHMUXSDHMUXSDH网络备份传输通道传输通道故障检测，切换协议是符合标准的专业.....灵活的复用结构PDHMUXPDHMUXSDHMUXSDHMUX全部需要解复用在信号通道在复用信号中可以直接被识别出来，不需要解复用即可接入。ABCDABCDABCDBD专业.....PDHMUXPDHMUXPDHMUXPDHMUXDDFSDH交叉连接专业.....140MLTU140MLTU1403482348140343488234Mbit/s8Mbit/s2Mbit/s2Mbit/s到用户专业.....STM-NSTM-N2Mbit/sto到用户专业.....SDH设备功能和网络实例•中继器•终端复用器•分插复用器•交叉连接•点对点系统•环型配置•网状网络专业.....终端复用器•终结再生段和复用段的段开销•终结高阶和低阶通道开销•复用/映射支路信号•在没有STM帧的情况下，为了分配支路单元（TUs）可以包括连接功能•包括定时和管理功能TMSTM-N或PDHSTM-M字节专业.....再生器（中继器）•再生光信...
