第三章三相交流电路

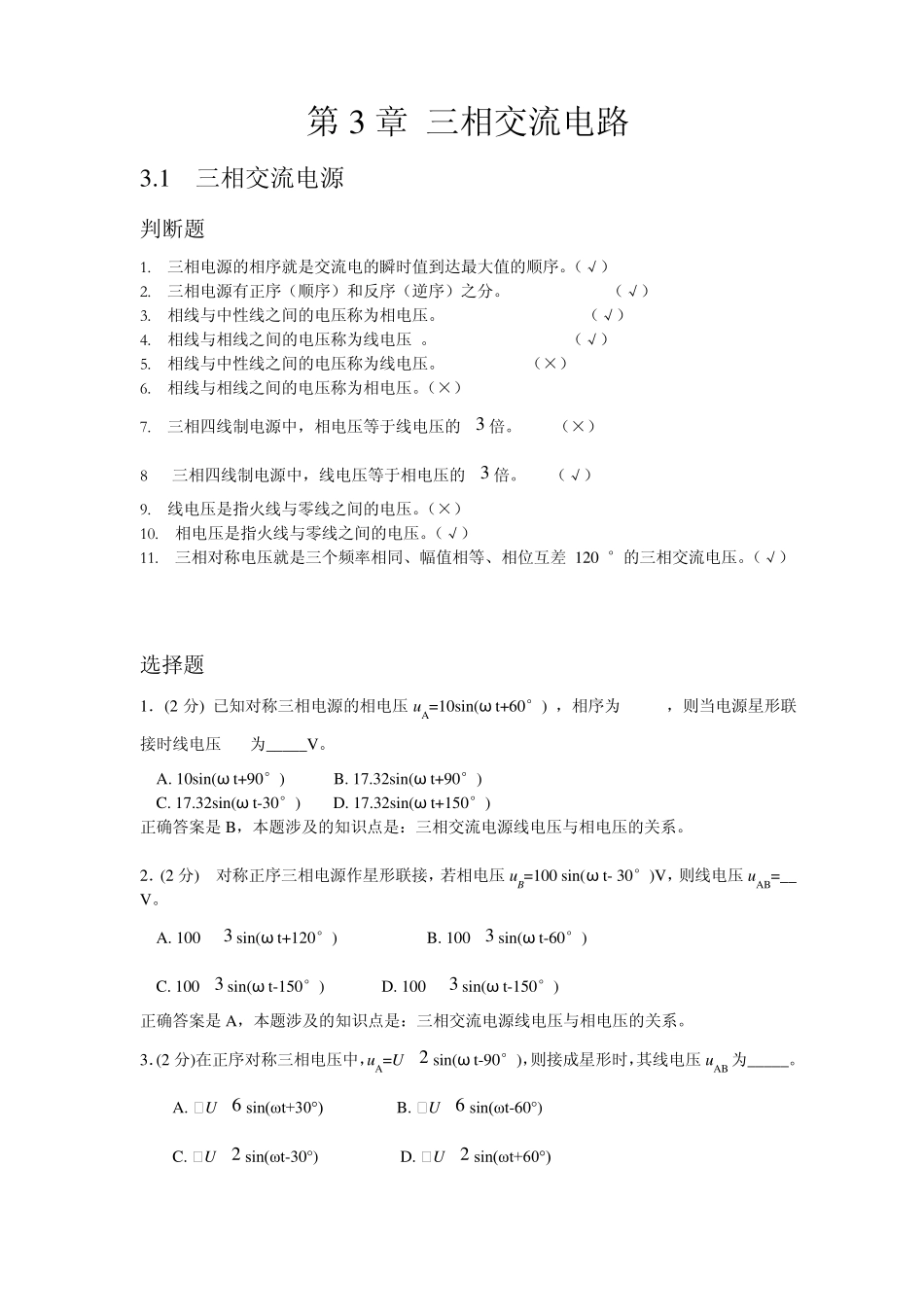

第3 章 三相交流电路 3.1 三相交流电源 判断题 1 . 三相电源的相序就是交流电的瞬时值到达最大值的顺序。（√） 2 . 三相电源有正序（顺序）和反序（逆序）之分。 （√） 3 . 相线与中性线之间的电压称为相电压。 （√） 4 . 相线与相线之间的电压称为线电压 。 （√） 5 . 相线与中性线之间的电压称为线电压。 （×） 6 . 相线与相线之间的电压称为相电压。（×） 7 . 三相四线制电源中，相电压等于线电压的3 倍。 （×） 8 ． 三相四线制电源中，线电压等于相电压的3 倍。 （√） 9 . 线电压是指火线与零线之间的电压。（×） 1 0 . 相电压是指火线与零线之间的电压。（√） 1 1 . 三相对称电压就是三个频率相同、幅值相等、相位互差 120 °的三相交流电压。（√） 选择题 1．(2 分) 已知对称三相电源的相电压uA=10sin(ω t+60°)V，相序为A-B-C，则当电源星形联接时线电压uAB为_____V。 A. 10sin(ω t+90°) B. 17.32sin(ω t+90°) C. 17.32sin(ω t-30°) D. 17.32sin(ω t+150°) 正确答案是B，本题涉及的知识点是：三相交流电源线电压与相电压的关系。 2．(2 分) 对称正序三相电源作星形联接，若相电压uB=100 sin(ω t- 30°)V，则线电压uAB=__ V。 A. 100 3 sin(ω t+120°) B. 100 3 sin(ω t-60°) C. 100 3 sin(ω t-150°) D. 100 3 sin(ω t-150°) 正确答案是A，本题涉及的知识点是：三相交流电源线电压与相电压的关系。 3．(2 分)在正序对称三相电压中，uA=U2 sin(ω t-90°)，则接成星形时，其线电压uAB 为_____。 A. U6 sin(ωt+30°) B. U6 sin(ωt-60°) C. U2 sin(ωt-30°) D. U2 sin(ωt+60°) 正确答案是B，本题涉及的知识点是：三相交流电源线电压与相电压的关系。 4. (2 分)对称正序三相电源作星形联接， 若相电压u A=100 sin(ω t- 60°)V，则线电压u BC=______ V。 A. 100 sin(ω t+90°) B. 100 3 sin(ω t+90°) C. 100 3 sin(ω t-150°) D. 100 sin(ω t-150°) 正确答案是C，本题涉及的知识点是：三相交流电源线电压与相电压的关系。 5 ．（2 分）三相四线制电源能输出 种电压。 A.1 B.2 C.3 D.4 正确答案是B，本题涉及的知识点是：三相交流电源提供电压的类型。 6 ．(2 分)在正序三相交流电路中，接有三相对称负载，设 A 相电流为 iA...
