第三章两自由度系统振动

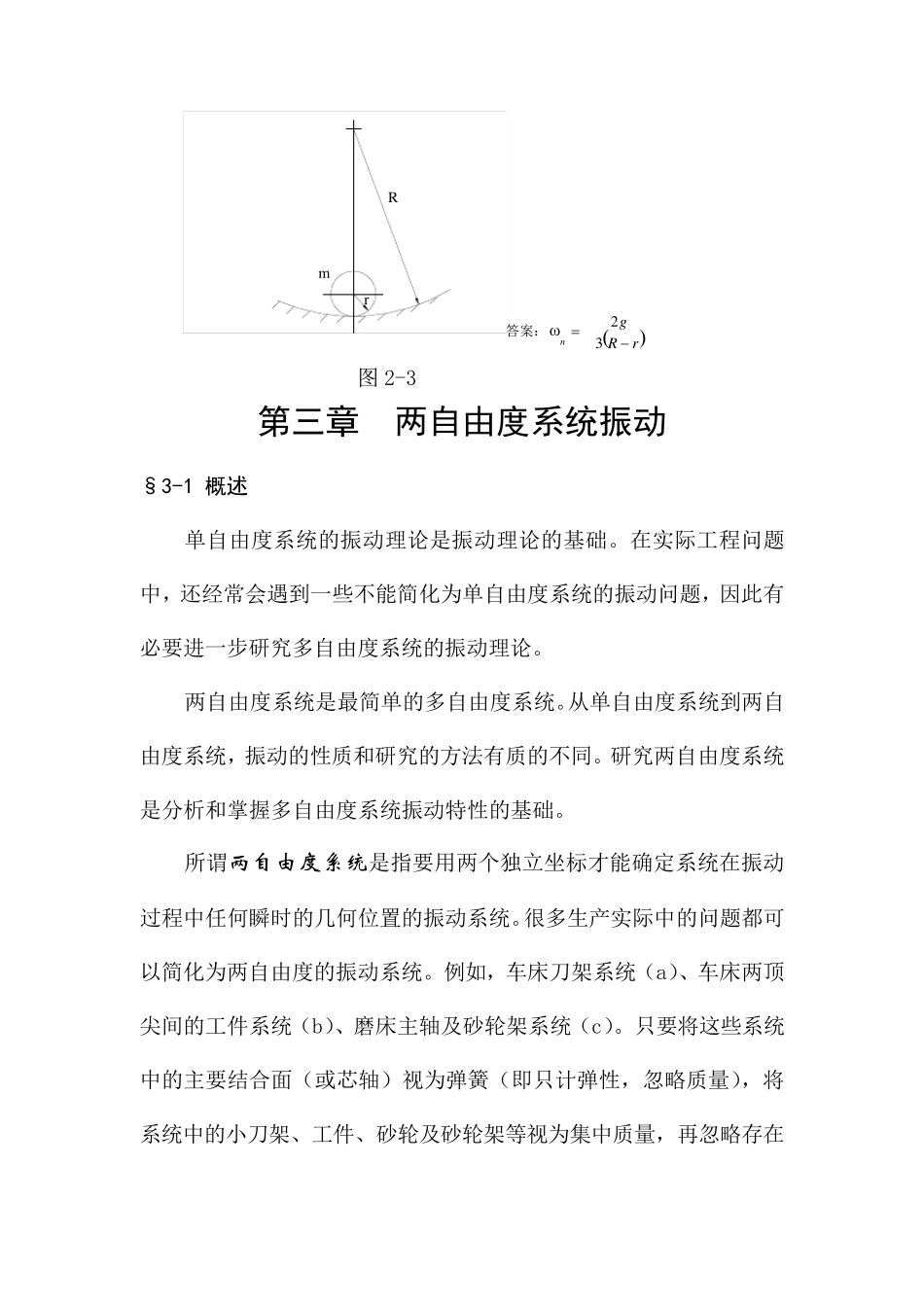

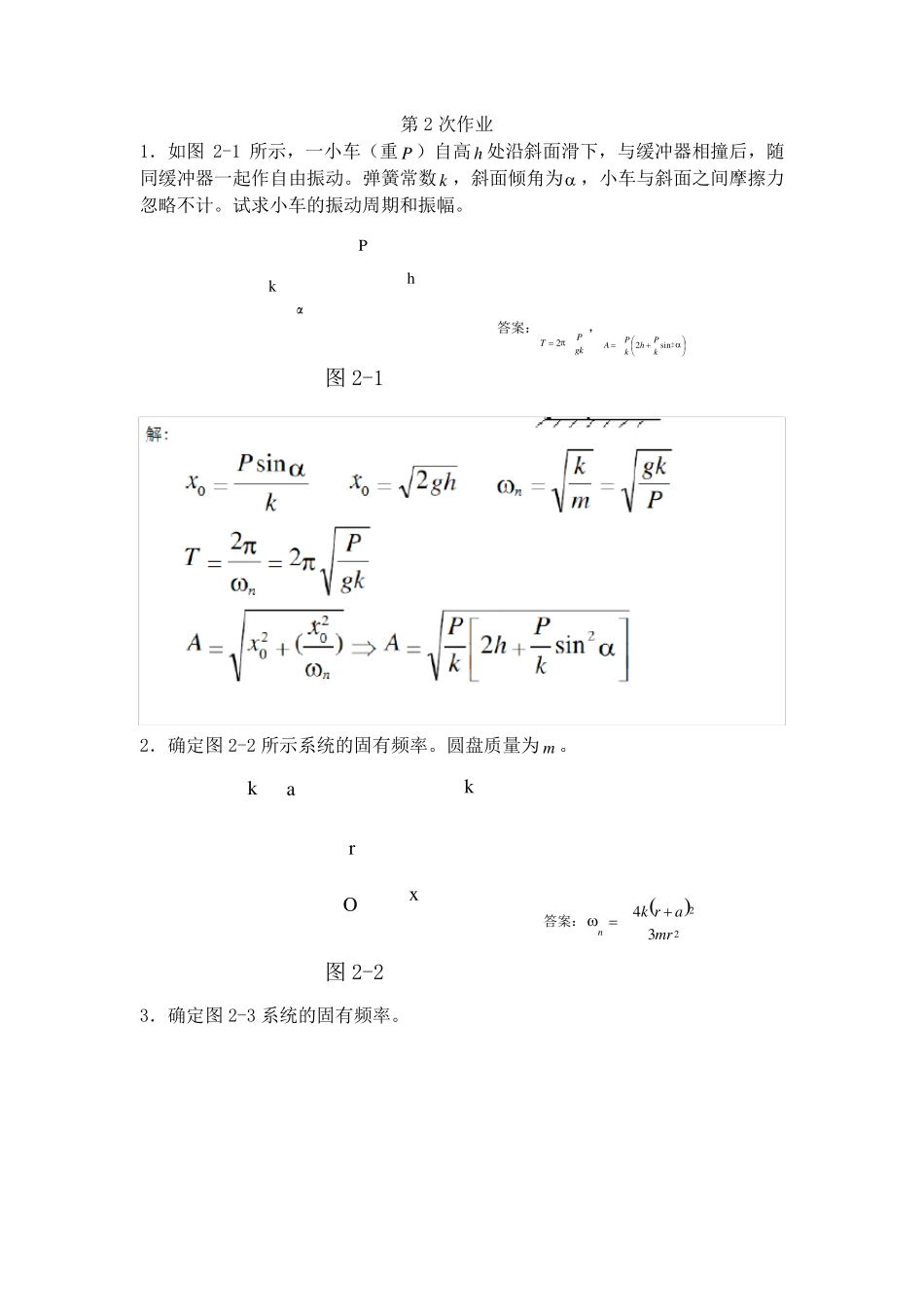

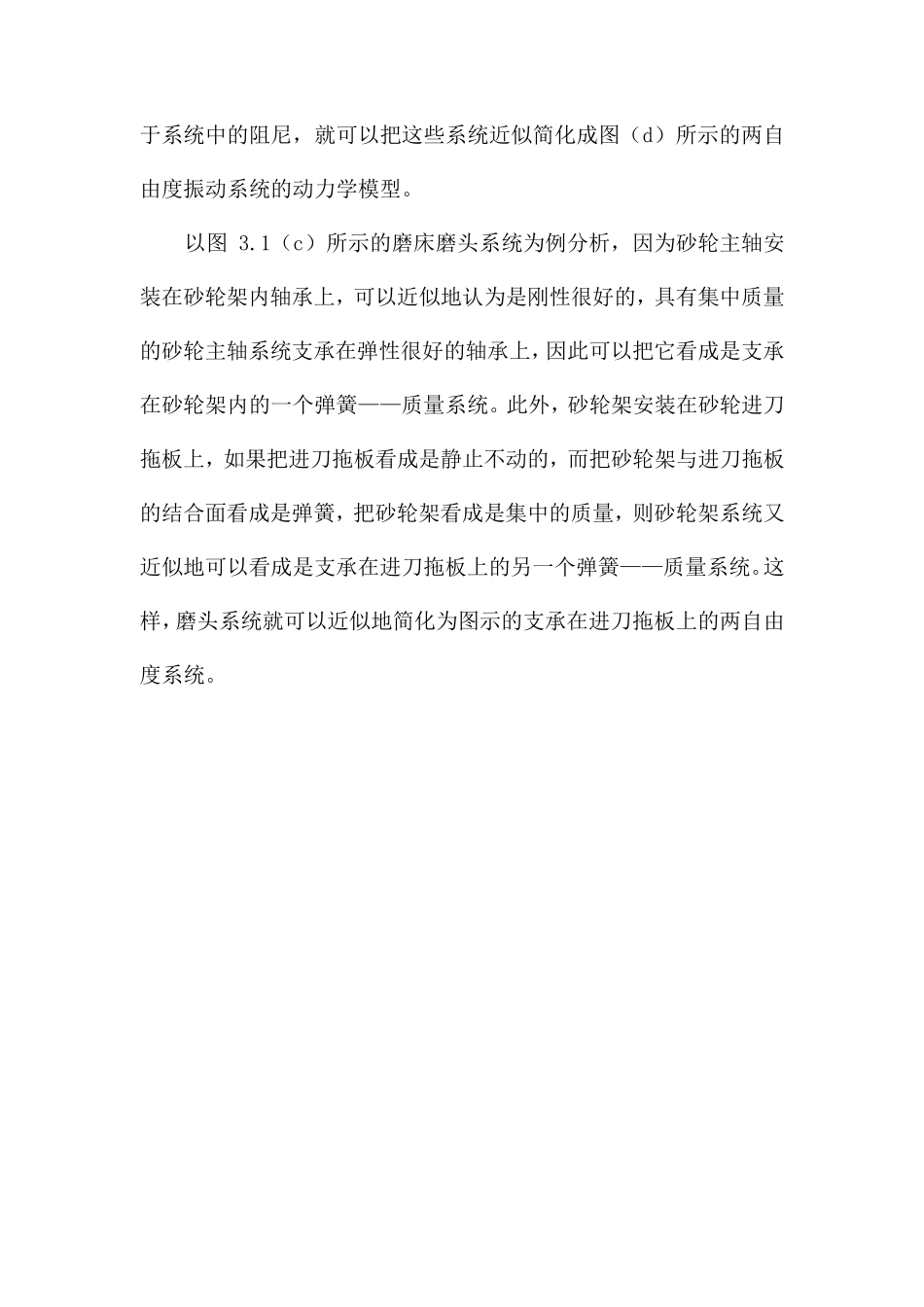

第2 次作业 1．如图2-1 所示，一小车（重P ）自高h 处沿斜面滑下，与缓冲器相撞后，随同缓冲器一起作自由振动。弹簧常数 k ，斜面倾角为 ，小车与斜面之间摩擦力忽略不计。试求小车的振动周期和振幅。 hkαP答案：gkPT2，2sin2kPhkPA 图2-1 2．确定图2-2 所示系统的固有频率。圆盘质量为 m 。 kkarOx答案：2234mrarkn 图2-2 3．确定图2-3 系统的固有频率。 mrR答案： rRgn32 图2-3 第三章 两自由度系统振动 §3-1 概述 单自由度系统的振动理论是振动理论的基础。在实际工程问题中，还经常会遇到一些不能简化为单自由度系统的振动问题，因此有必要进一步研究多自由度系统的振动理论。 两自由度系统是最简单的多自由度系统。从单自由度系统到两自由度系统，振动的性质和研究的方法有质的不同。研究两自由度系统是分析和掌握多自由度系统振动特性的基础。 所谓两自由度系统是指要用两个独立坐标才能确定系统在振动过程中任何瞬时的几何位置的振动系统。很多生产实际中的问题都可以简化为两自由度的振动系统。例如，车床刀架系统（a）、车床两顶尖间的工件系统（b）、磨床主轴及砂轮架系统（c）。只要将这些系统中的主要结合面（或芯轴）视为弹簧（即只计弹性，忽略质量），将系统中的小刀架、工件、砂轮及砂轮架等视为集中质量，再忽略存在 于系统中的阻尼，就可以把这些系统近似简化成图（d）所示的两自由度振动系统的动力学模型。 以图3.1（c）所示的磨床磨头系统为例分析，因为砂轮主轴安装在砂轮架内轴承上，可以近似地认为是刚性很好的，具有集中质量的砂轮主轴系统支承在弹性很好的轴承上，因此可以把它看成是支承在砂轮架内的一个弹簧——质量系统。此外，砂轮架安装在砂轮进刀拖板上，如果把进刀拖板看成是静止不动的，而把砂轮架与进刀拖板的结合面看成是弹簧，把砂轮架看成是集中的质量，则砂轮架系统又近似地可以看成是支承在进刀拖板上的另一个弹簧——质量系统。这样，磨头系统就可以近似地简化为图示的支承在进刀拖板上的两自由度系统。 在这一系统的动力学模型中，m1是砂轮架的质量，k1是砂轮架支承在进刀拖板上的静刚度，m2是砂轮及其主轴系统的质量，k2是砂轮主轴支承在砂轮架轴承上的静刚度。取每个质量的静平衡位置作为坐标原点，取其铅垂位移x1及x2分别作为各质量的独立坐标。这样x1和x2就是用以确定磨头系统运动的广义坐标。(工程实际中两自由度振...
