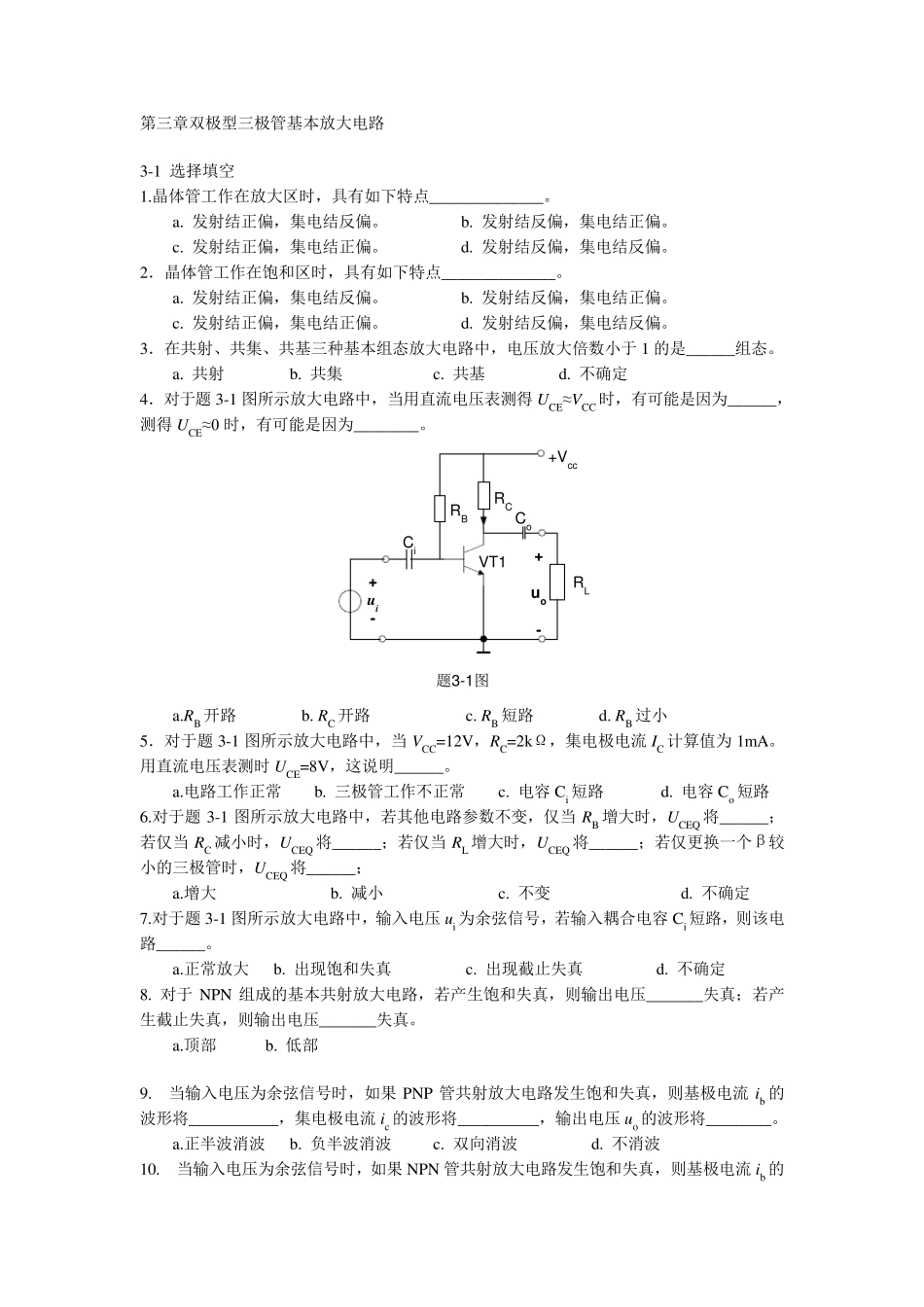

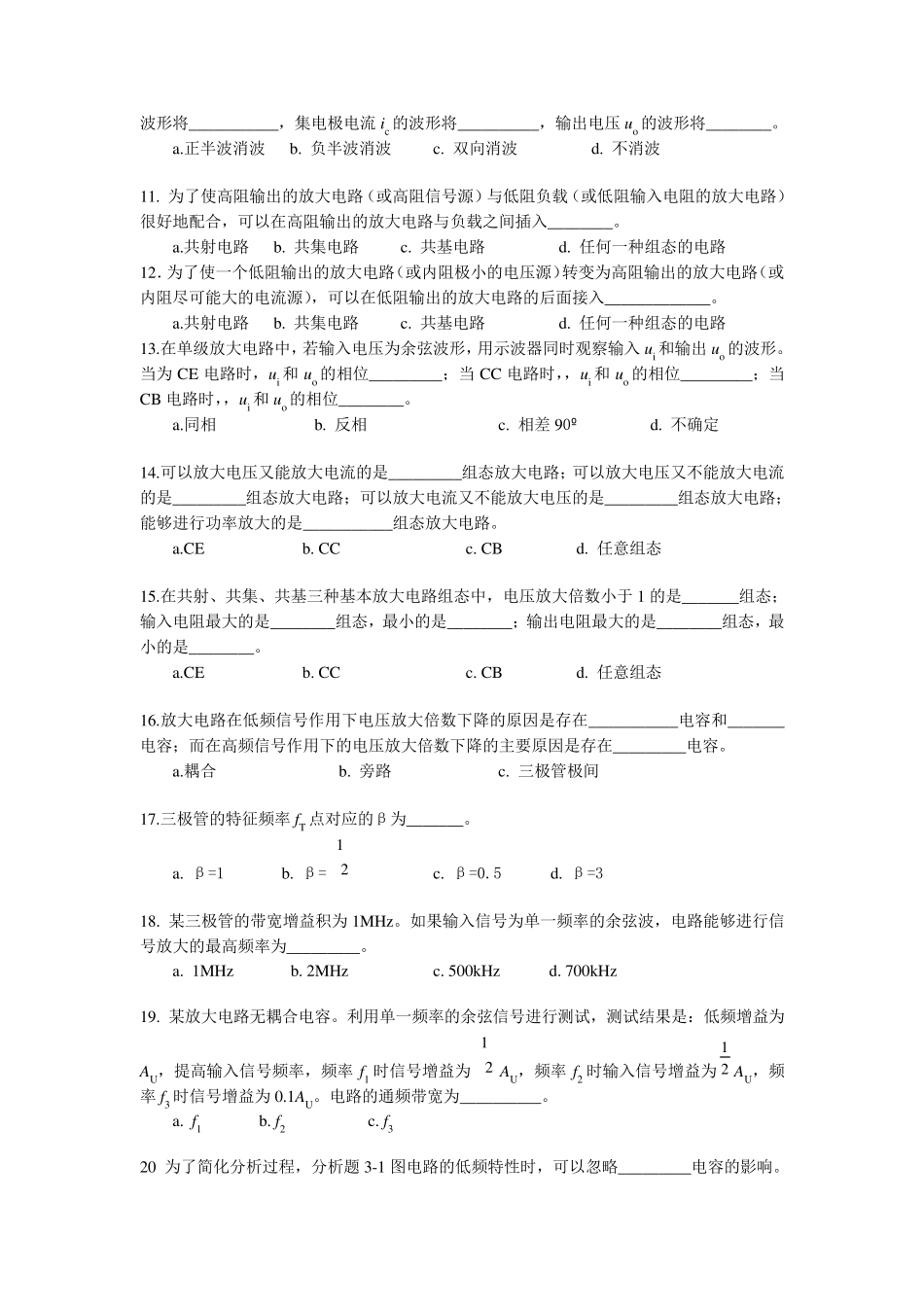

第三章双极型三极管基本放大电路 3-1 选择填空 1.晶体管工作在放大区时，具有如下特点______________。 a. 发射结正偏，集电结反偏。 b. 发射结反偏，集电结正偏。 c. 发射结正偏，集电结正偏。 d. 发射结反偏，集电结反偏。 2．晶体管工作在饱和区时，具有如下特点______________。 a. 发射结正偏，集电结反偏。 b. 发射结反偏，集电结正偏。 c. 发射结正偏，集电结正偏。 d. 发射结反偏，集电结反偏。 3．在共射、共集、共基三种基本组态放大电路中，电压放大倍数小于1 的是______组态。 a. 共射 b. 共集 c. 共基 d. 不确定 4．对于题3-1 图所示放大电路中，当用直流电压表测得UCE≈VCC 时，有可能是因为______，测得UCE≈0 时，有可能是因为________。 题3-1图VT1RC+VccRB+u o-CiCo+u i-RL a.RB 开路 b. RC 开路 c. RB 短路 d. RB 过小 5．对于题3-1 图所示放大电路中，当VCC=12V，RC=2kΩ，集电极电流IC 计算值为1mA。用直流电压表测时UCE=8V，这说明______。 a.电路工作正常 b. 三极管工作不正常 c. 电容 Ci 短路 d. 电容 Co短路 6.对于题3-1 图所示放大电路中，若其他电路参数不变，仅当RB 增大时，UCEQ 将______；若仅当RC 减小时，UCEQ 将______；若仅当RL 增大时，UCEQ 将______；若仅更换一个β较小的三极管时，UCEQ 将______； a.增大 b. 减小 c. 不变 d. 不确定 7.对于题3-1 图所示放大电路中，输入电压u i 为余弦信号，若输入耦合电容 Ci短路，则该电路______。 a.正常放大 b. 出现饱和失真 c. 出现截止失真 d. 不确定 8. 对于NPN 组成的基本共射放大电路，若产生饱和失真，则输出电压_______失真；若产生截止失真，则输出电压_______失真。 a.顶部 b. 低部 9. 当输入电压为余弦信号时，如果 PNP 管共射放大电路发生饱和失真，则基极电流ib 的波形将___________，集电极电流ic 的波形将__________，输出电压u o的波形将________。 a.正半波消波 b. 负半波消波 c. 双向消波 d. 不消波 10. 当输入电压为余弦信号时，如果 NPN 管共射放大电路发生饱和失真，则基极电流ib 的波形将___________，集电极电流ic 的波形将__________，输出电压u o 的波形将________。 a.正半波消波 b. 负半波消波 c. 双向消波 d. 不消波 11. 为了使高阻输出的放大电路（或高阻信号源）与低阻负载（或低阻输入电阻的放大电路...
