第三章滚动轴承及轴箱装置

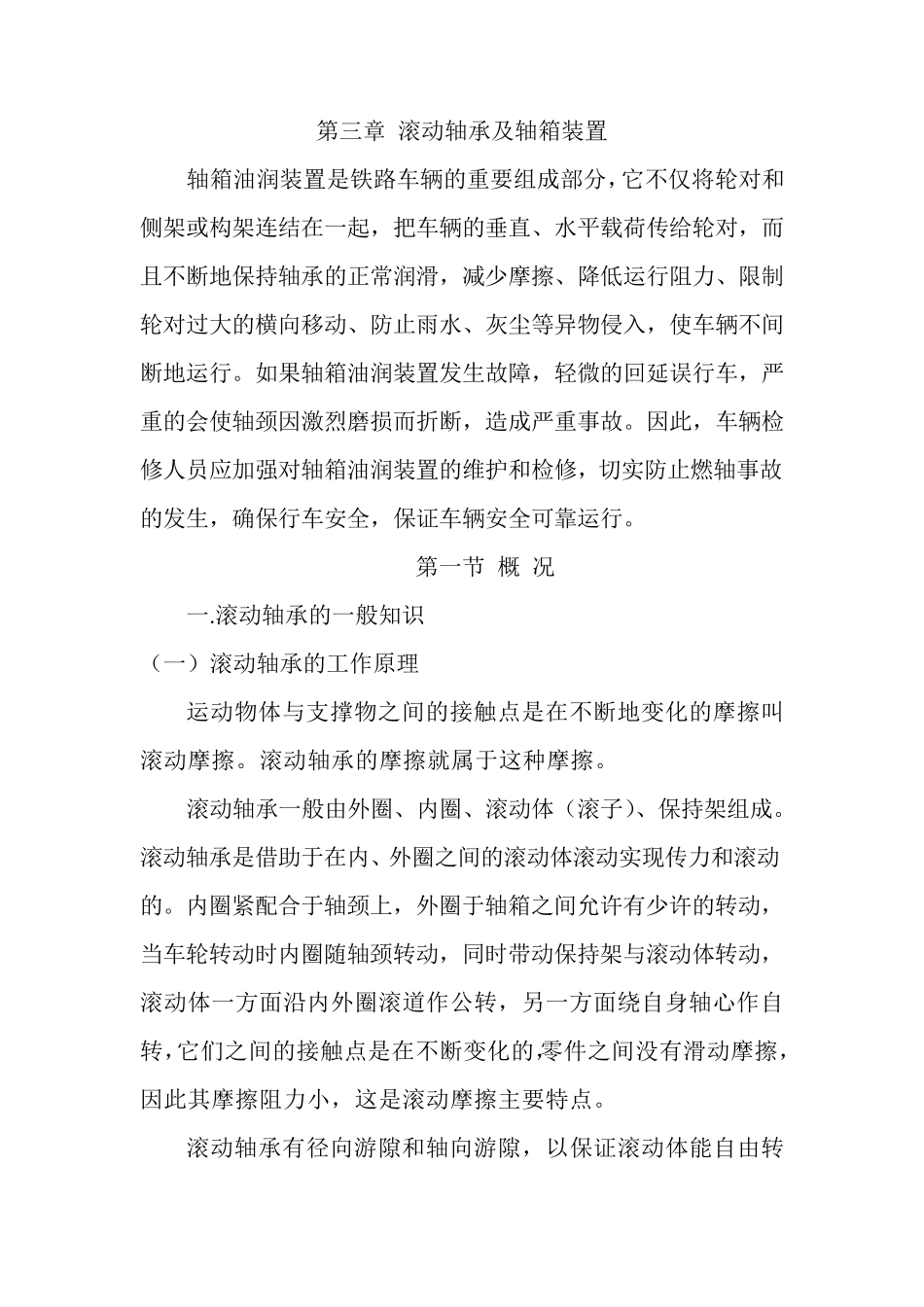

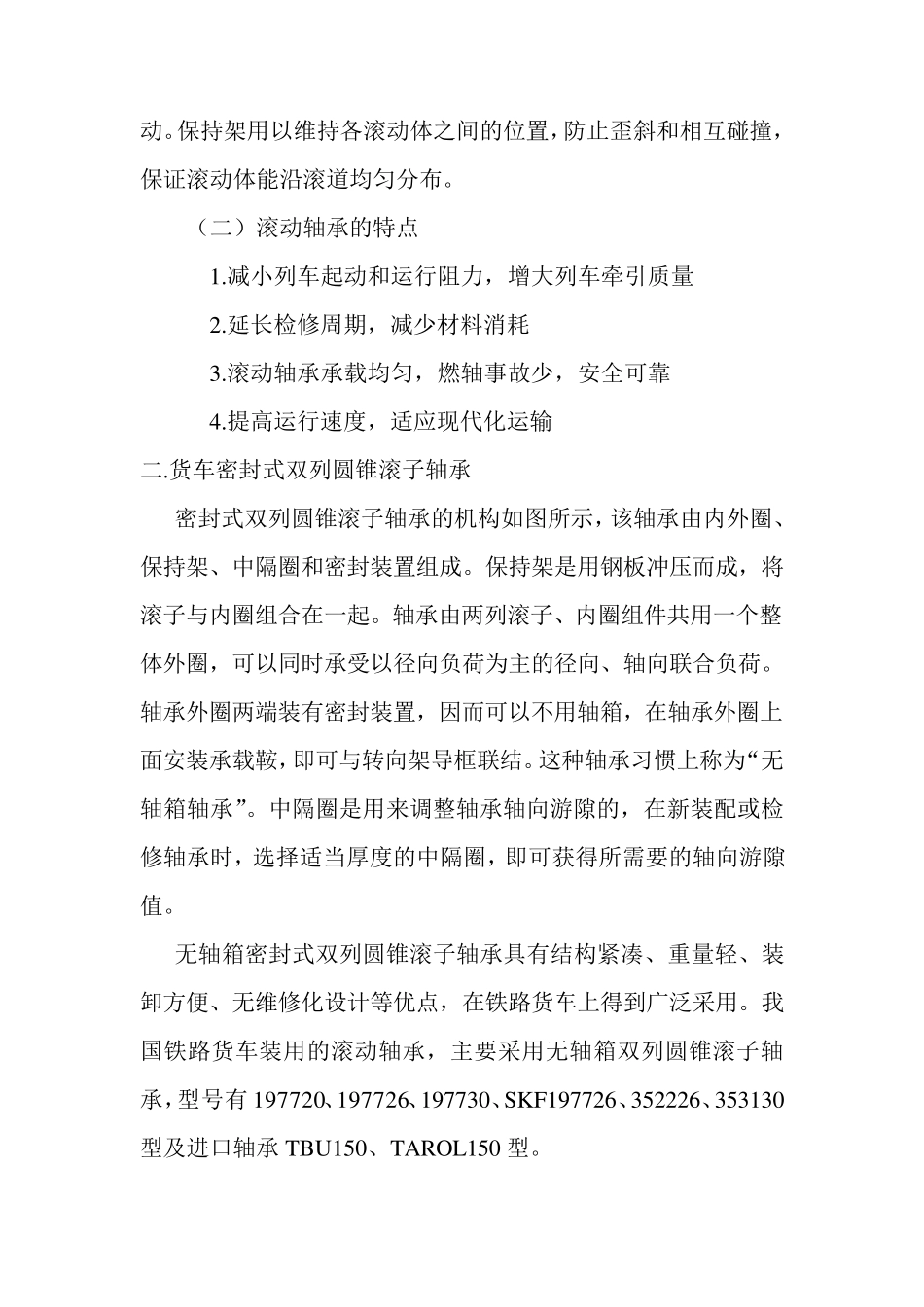

第三章 滚动轴承及轴箱装置 轴箱油润装置是铁路车辆的重要组成部分，它不仅将轮对和侧架或构架连结在一起，把车辆的垂直、水平载荷传给轮对，而且不断地保持轴承的正常润滑，减少摩擦、降低运行阻力、限制轮对过大的横向移动、防止雨水、灰尘等异物侵入，使车辆不间断地运行。如果轴箱油润装置发生故障，轻微的回延误行车，严重的会使轴颈因激烈磨损而折断，造成严重事故。因此，车辆检修人员应加强对轴箱油润装置的维护和检修，切实防止燃轴事故的发生，确保行车安全，保证车辆安全可靠运行。 第一节 概 况 一.滚动轴承的一般知识 （一）滚动轴承的工作原理 运动物体与支撑物之间的接触点是在不断地变化的摩擦叫滚动摩擦。滚动轴承的摩擦就属于这种摩擦。 滚动轴承一般由外圈、内圈、滚动体（滚子）、保持架组成。滚动轴承是借助于在内、外圈之间的滚动体滚动实现传力和滚动的。内圈紧配合于轴颈上，外圈于轴箱之间允许有少许的转动，当车轮转动时内圈随轴颈转动，同时带动保持架与滚动体转动，滚动体一方面沿内外圈滚道作公转，另一方面绕自身轴心作自转，它们之间的接触点是在不断变化的，零件之间没有滑动摩擦，因此其摩擦阻力小，这是滚动摩擦主要特点。 滚动轴承有径向游隙和轴向游隙，以保证滚动体能自由转 动。保持架用以维持各滚动体之间的位置，防止歪斜和相互碰撞，保证滚动体能沿滚道均匀分布。 （二）滚动轴承的特点 1.减小列车起动和运行阻力，增大列车牵引质量 2.延长检修周期，减少材料消耗 3.滚动轴承承载均匀，燃轴事故少，安全可靠 4.提高运行速度，适应现代化运输 二.货车密封式双列圆锥滚子轴承 密封式双列圆锥滚子轴承的机构如图所示，该轴承由内外圈、保持架、中隔圈和密封装置组成。保持架是用钢板冲压而成，将滚子与内圈组合在一起。轴承由两列滚子、内圈组件共用一个整体外圈，可以同时承受以径向负荷为主的径向、轴向联合负荷。轴承外圈两端装有密封装置，因而可以不用轴箱，在轴承外圈上面安装承载鞍，即可与转向架导框联结。这种轴承习惯上称为“无轴箱轴承”。中隔圈是用来调整轴承轴向游隙的，在新装配或检修轴承时，选择适当厚度的中隔圈，即可获得所需要的轴向游隙值。 无轴箱密封式双列圆锥滚子轴承具有结构紧凑、重量轻、装卸方便、无维修化设计等优点，在铁路货车上得到广泛采用。我国铁路货车装用的滚动轴承，主要采用无轴箱双列圆锥滚子轴承，型号有197720、197726、197730、SKF197726、...
