第三章电力系统三相短路电流的实用计算

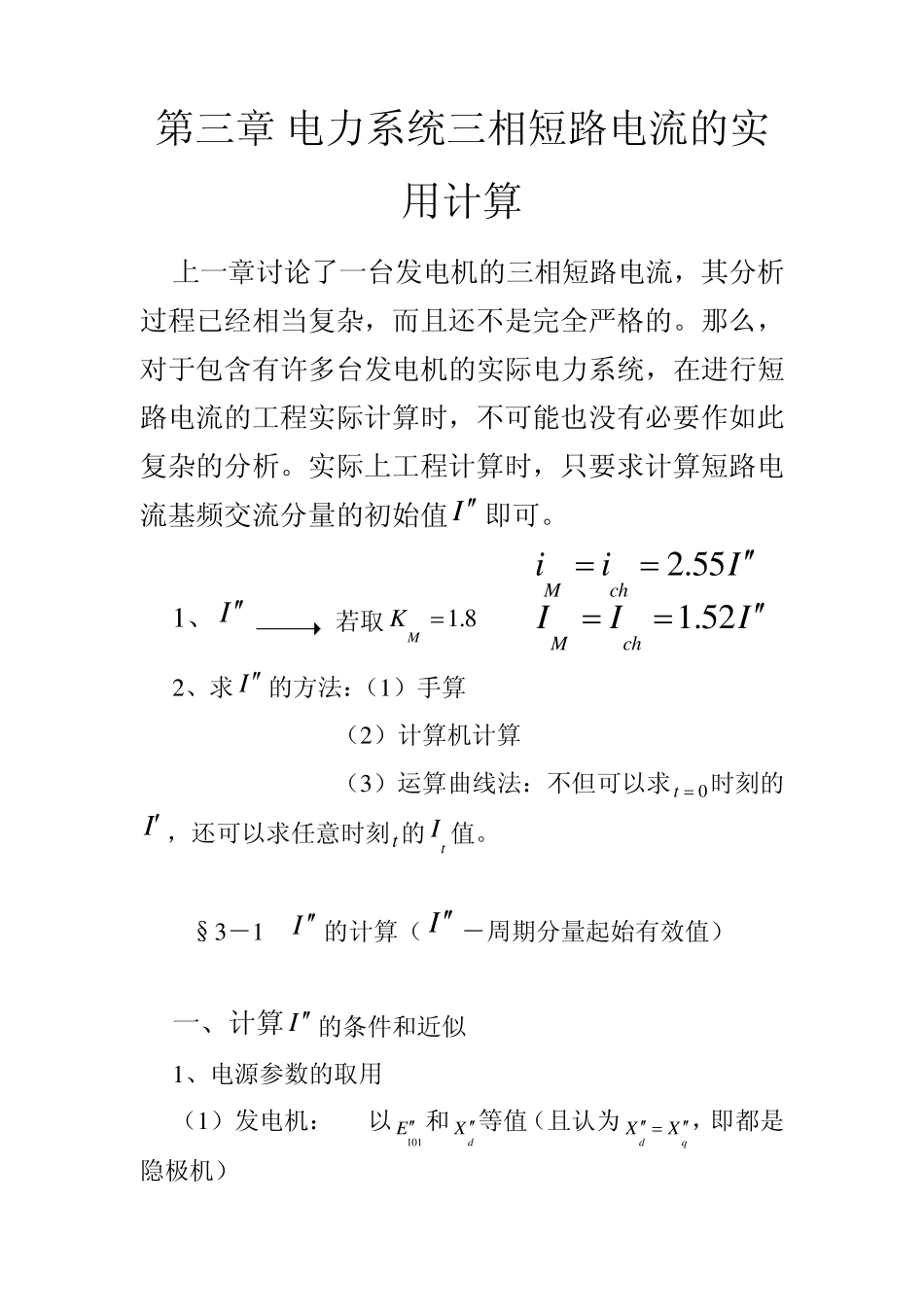

第三章 电力系统三相短路电流的实用计算 上一章讨论了一台发电机的三相短路电流，其分析过程已经相当复杂，而且还不是完全严格的。那么，对于包含有许多台发电机的实际电力系统，在进行短路电流的工程实际计算时，不可能也没有必要作如此复杂的分析。实际上工程计算时，只要求计算短路电流基频交流分量的初始值I 即可。 1 、I若取1 .8MK 2 .5 51 .5 2MchMchiiIIII 2 、求I 的方法：（1 ）手算 （2 ）计算机计算 （3 ）运算曲线法：不但可以求0t时刻的I ，还可以求任意时刻t的tI 值。 §3 －1 I 的计算（I －周期分量起始有效值） 一、计算I 的条件和近似 1 、电源参数的取用 （1 ）发电机： 以1 0 1E 和dX 等值（且认为dqXX，即都是隐极机） 1 0 11 0 11 0 1dEUjIX （3 －1 ） 1 0 1E 在0t 时刻不突变。 （2 ）调相机： 与发电机一样，以1 0 1E 和dX 等值 但应注意：当调相机短路前为欠激运行时， 1 0 11 0 1EU  ∴不提供 §3 －2 应用运算曲线法求任意时刻周期分量有效值tI 由上章的分析可知，即使是一台发电机，要计算其任意时刻的短路电流，也是较繁的。首先必须知道各时间常数、电抗、电势参数，然后进行指数计算。这对工程上的实用计算显然不适合的。5 0 年代以来，我国电力部门长期采用从前苏联引进的一种运算曲线法来计算的。现在试行据我国的机组参数绘制的运算曲线，下面介绍这种曲线的制定和应用。 一、运算曲线的制定 下图示出了制作曲线时的网络。 1 、正常运行时的网络 （1 ）发电机运行在额定状态：GNS、GNU； （2 ）5 0 ％GNS负荷接在变压器的高压母线上； （3 ）5 0 ％GNS负荷接在短路点的外侧 2、短路时的等值网络 （1）负荷DS 的阻抗DZ (它对短路电流数值有影响) 2 (cossin)DDUZjS 式中：U — 负荷DS 点处的电压，取 U=1; DS — 负荷，取DS ＝0.5; 0.9COS  （2）短路点的远近用改变LX 的大小来表达； （3）计算电抗jsX —可确定 G 到 f 的距离jsX 定义： jsdTLXXXX 式中：jsX 、dX 、TX 、LX — 均为归算到发电机的额定值GNS、GNU的标么值。 （4）f 点短路时，发电机供出的短路电流在LX 上的分流即为流入短路点的电流tI 3、运算曲线的制作 （1）确定某时刻...
