第三章设计计算

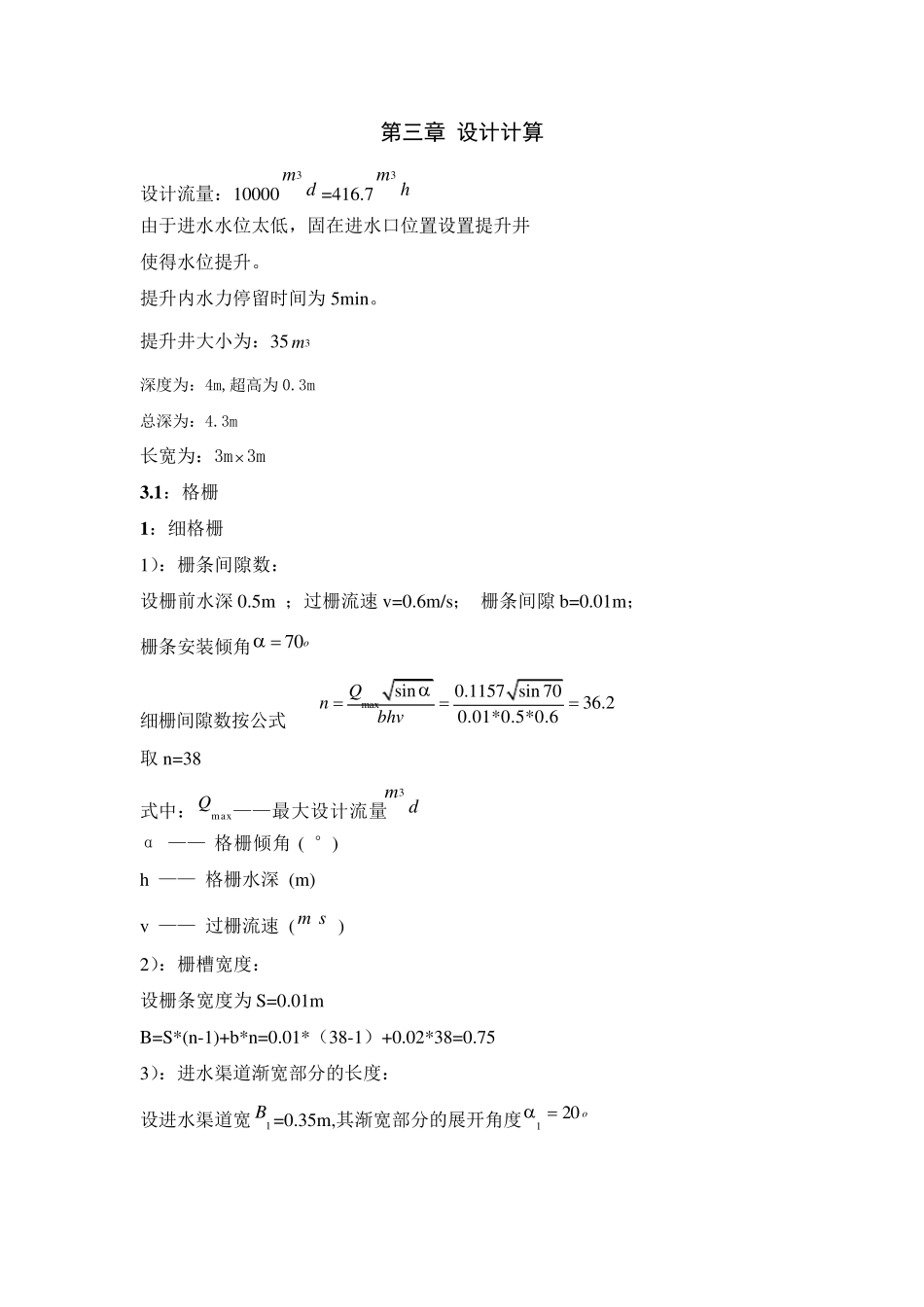

第三章 设计计算 设计流量：10000dm3=416.7hm3 由于进水水位太低，固在进水口位置设置提升井 使得水位提升。 提升内水力停留时间为5min。 提升井大小为：353m 深度为：4m,超高为0.3m 总深为：4.3m 长宽为：3m3m 3 .1 ：格栅 1 ：细格栅 1）：栅条间隙数： 设栅前水深0.5m ；过栅流速v=0.6m/s； 栅条间隙b=0.01m； 栅条安装倾角70o  细栅间隙数按公式 maxsin0.1157 sin 7036.20.01*0.5*0.6Qnbhv 取n=38 式中：maxQ——最大设计流量dm3 α —— 格栅倾角 ( °) h —— 格栅水深 (m) v —— 过栅流速 (sm ) 2）：栅槽宽度： 设栅条宽度为S=0.01m B=S*(n-1)+b*n=0.01*（38-1）+0.02*38=0.75 3）：进水渠道渐宽部分的长度： 设进水渠道宽1B =0.35m,其渐宽部分的展开角度o201  mtgtgBBlo55.020*235.075.02111 4）：栅槽与出水渠道连接处的渐宽部分长度 mll275.02/55.0212 5）：通过格栅的水头损失：设栅条断面为锐边矩形 KgvbShsin2)(2341 （查表得42.2） =0.08m 6）：栅后槽总高度： 设栅前渠道超高 mh3.02  H=21hhh=0.5+0.08+0.3=0.88 7）：栅槽总长度： tgHllL1210.15.0 =0.55+0.275+0.5+1.0+703.04.0tg=2.08m 8）：每日栅渣量： 在格栅间隙38mm 的情况下，设栅渣量为每10003m 污水产0.013m W=1000*5.186400*01.0*1157.01000*86400*1maxZKWQ=0.67dm3>0.2dm3 式中 :W1 ——栅渣量标准(331000*mm 污水) 当格栅间隙为：16~25mm 时W1=0.05 到0.1 当格栅间隙为：30~50mm 时W1=0.01 到0.03 Qmax——最大设计流量（m3/s） 所以采用机械格栅 设一座细格栅间，其尺寸为4m×5m。格栅选用：XGC 型旋转式格栅除污机 3.2：调节池： 1)：中和池： 1.1 设计参数： 设计流量：Q=10000m3/d=417m3/h 中和时间：t=10min 有效水深：h=3m 超高h1=0.3m 1.2：设计计算： ①有效容积 35.696*1417mQtV 设计取370mV  ②设计为矩形（尺寸长）：4.8×4.8=23.1m2 ③总高度 H=h+h1=3.3m PH 调节 在中和池的上方设置 PH 监测仪调节装置。 2）:调节池的计算： 1)：有效容积 V=Q×T=1666.43m 式中 ：V——调节池的有效容积，（3m ） Q——平均进入流量，（3m h ） T——停留时间，（6h） 2.2：有效水深： 取h=5.0m 3): 表面积A 25005 调节池面积为A=hV==500 2m 池宽B 取20m ...
