第三节节流机构和辅助设备

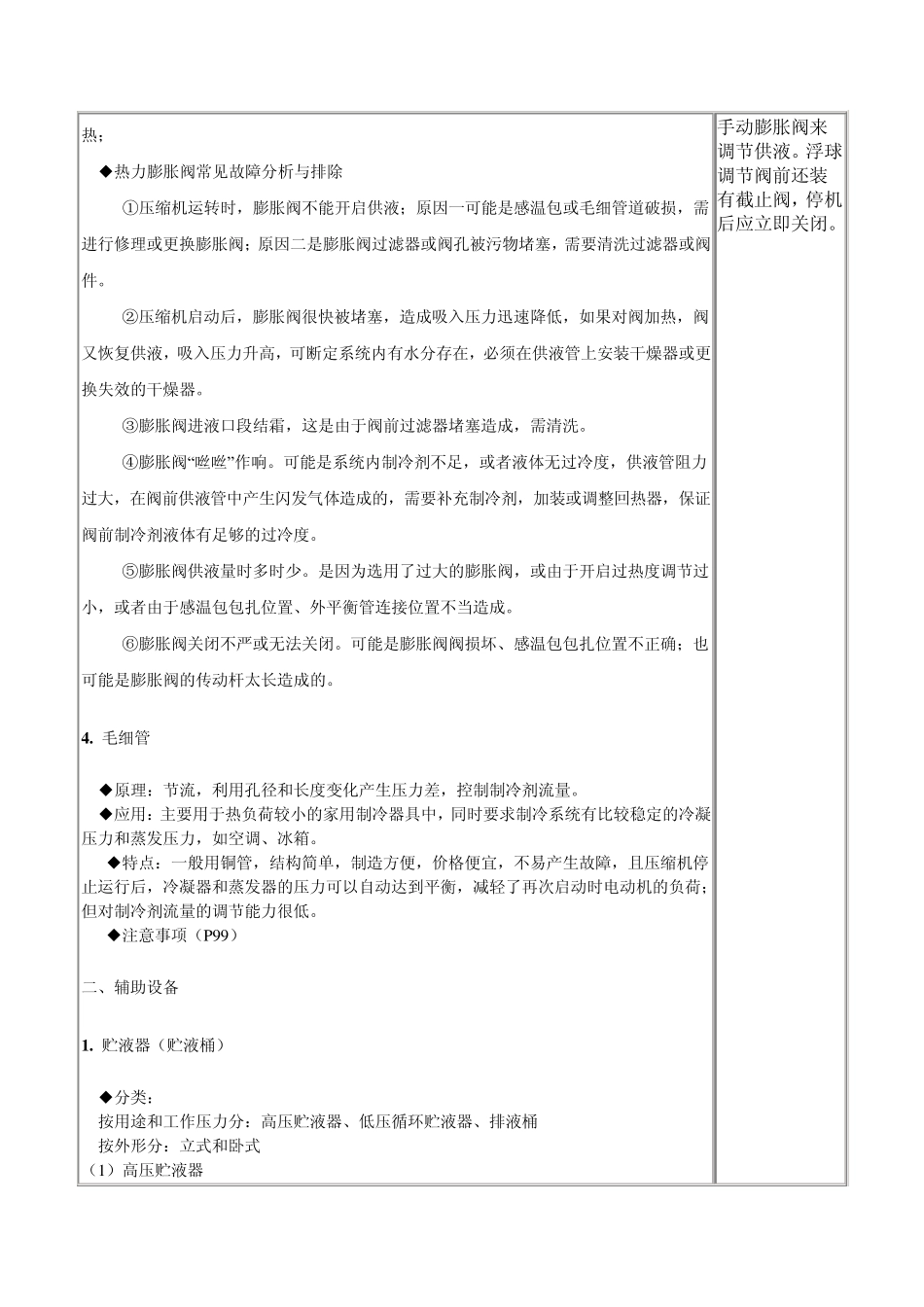

第三节 节流机构和辅助设备 一、节流机构 作用：节流降压，调节供液量。 常见种类：手动膨胀阀、浮球膨胀阀、热力膨胀阀、毛细管等 1 . 手动膨胀阀（节流阀、调节阀） 作用：只有氨制冷系统或试验装置中使用。作为备用阀装在旁通管路上，以备应急或检修自动膨胀阀时使用。 2. 浮球膨胀阀 ◆原理：根据满液式蒸发器的液面变化来控制蒸发器的供液量，可控制蒸发器的液面高度，同时节流降压。 ◆应用：广泛使用于氨制冷系统中 ◆分类：直通式和非直通式（根据节流后的液体制冷剂是否通过浮球室） ◆特点： 直通式：结构简单，但由于液体的冲击作用引起壳体内液面波动较大，使调节阀的工作不太稳定，容易失灵。 非直通式（广泛应用）：工作稳定，液面稳定，但构造及安装复杂。 3. 热力膨胀阀 ◆原理：利用蒸发器出口处制冷剂蒸汽过热度的变化调节供液量。 ◆应用：氟利昂系统中广泛使用（与非满液式蒸发器配合使用）。 ◆分类：内平衡式和外平衡式 （1 ）内平衡式 适用：压降低、蒸发器流程短及阻力小的制冷设备。 原理：利用蒸发压力、感温包内压力和弹簧力的变化来控制阀孔开启度。 蒸发器负荷↗ → 供液量不足 → 过热度↗ → 感温包温度压力↗ → 阀门开大 蒸发器负荷↘ → 供液量太大 → 过热度↘ → 感温包温度压力↘ → 阀门关小 （2 ）外平衡式 适用：蒸发器压力损失较大的系统。 ◆选配与安装 ①选配时膨胀阀制冷量应大于蒸发器制冷量 ②阀体应尽量接近蒸发器，以及调节和拆修都比较方便的部位； ③阀体应垂直安装，其位置高于感温包的位置； ④膨胀阀前应装过滤器； ⑤感温包安装在蒸发器出口吸气管道水平部分，并且要用没有吸湿性的材料充分隔 将冷凝器或贮液器中冷凝压力下的液体制冷剂，节流后降至蒸发压力和蒸发温度，同时根据负荷的变化，调节进入蒸发器的制冷剂流量。 为了保证浮球膨胀阀的灵敏性和可靠性，在浮球阀前都设有过滤器，以防污物堵塞阀孔。在浮球膨胀阀的管道系统中，一般都装有手动膨胀阀的旁路系统，一旦浮球膨胀阀发生故障或清洗过滤器时，可使用热； ◆热力膨胀阀常见故障分析与排除 ①压缩机运转时，膨胀阀不能开启供液；原因一可能是感温包或毛细管道破损，需进行修理或更换膨胀阀；原因二是膨胀阀过滤器或阀孔被污物堵塞，需要清洗过滤器或阀件。 ②压缩机启动后，膨胀阀很快被堵塞，造成吸入压力迅速降低，如果对阀加热，阀又恢复供液，吸入压力升高，...
