第九章斗轮堆取料机

第九章斗轮堆取料机_第1页
1/8
第九章斗轮堆取料机_第2页
2/8
第九章斗轮堆取料机_第3页
3/8

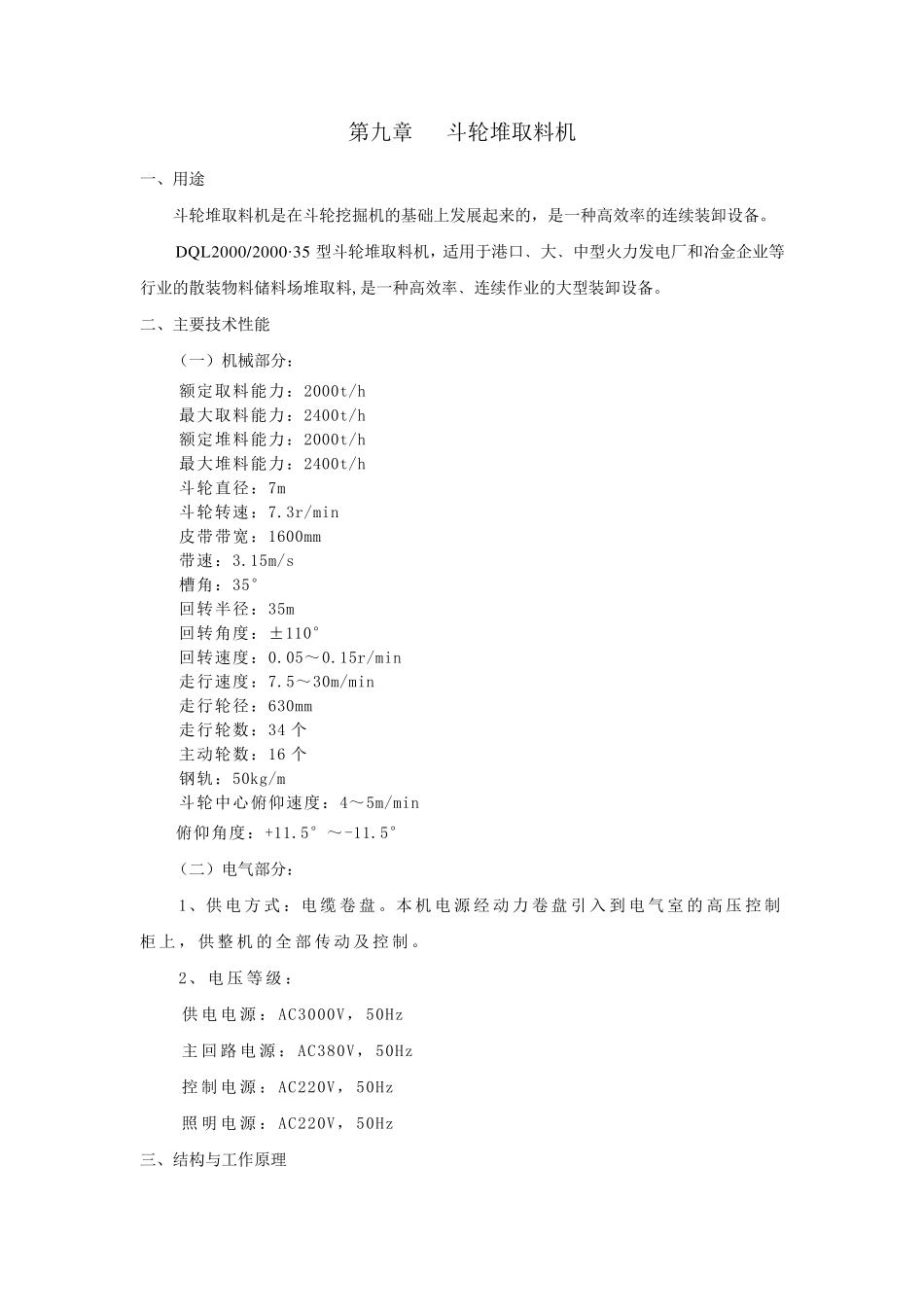

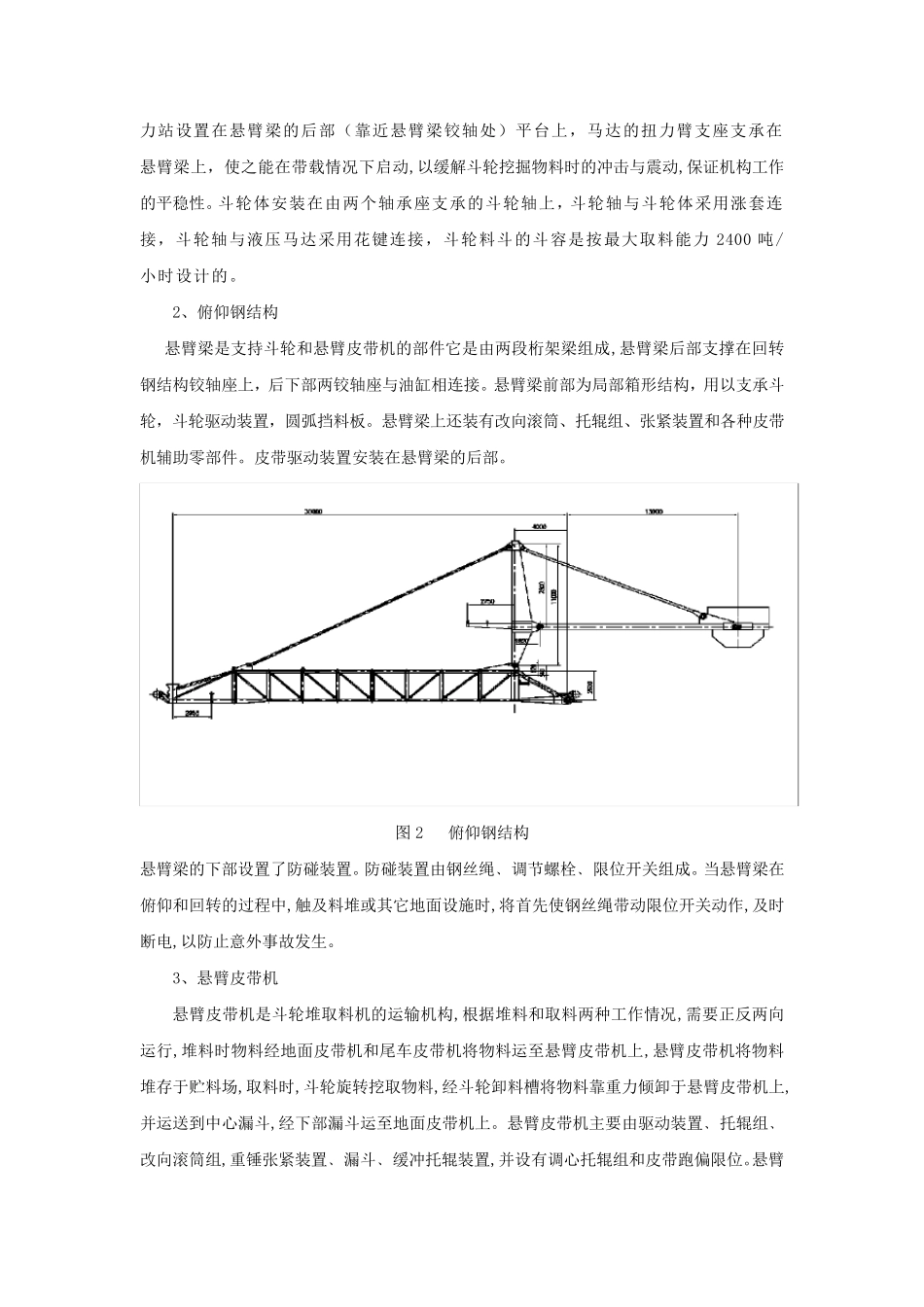

第九章 斗轮堆取料机 一、用途 斗轮堆取料机是在斗轮挖掘机的基础上发展起来的,是一种高效率的连续装卸设备。 DQ L2000/2000∙35 型斗轮堆取料机,适用于港口﹑大﹑中型火力发电厂和冶金企业等行业的散装物料储料场堆取料,是一种高效率﹑连续作业的大型装卸设备。 二、主要技术性能 (一)机械部分: 额定取料能力:2000t/h 最大取料能力:2400t/h 额定堆料能力:2000t/h 最大堆料能力:2400t/h 斗轮直径:7m 斗轮转速:7.3r/min 皮带带宽:1600mm 带速:3.15m/s 槽角:35° 回转半径:35m 回转角度:±110° 回转速度:0.05~0.15r/min 走行速度:7.5~30m/min 走行轮径:630mm 走行轮数:34 个 主动轮数:16 个 钢轨:50kg/m 斗轮中心俯仰速度:4~5m/min 俯仰角度:+11.5°~-11.5° (二)电气部分: 1、供 电方 式 :电缆 卷 盘 。本 机电源 经 动 力卷 盘 引 入 到 电气 室 的高压 控 制柜 上,供 整 机的全 部传 动 及 控 制 。 2、电压 等级 : 供 电电源 :AC3000V,50Hz 主回 路 电源 :AC380V,50Hz 控 制 电源 :AC220V,50Hz 照 明 电源 :AC220V,50Hz 三、结构与工作原理 (一)结构部分 DQ L2000/2000∙35 型斗轮堆取料机的机械部分主要由18 个部分组成,即斗轮装置﹑俯仰钢结构﹑悬臂皮带机﹑俯仰及液压系统﹑回转平台﹑回转装置﹑走行装置﹑门座架装置﹑尾车﹑尾车皮带机、司机室﹑电气室﹑变压器室、配重装置﹑润滑系统、洒水系统、电缆卷盘装置﹑电缆桥架。 1、斗轮装置 图1 斗轮装置 斗轮装置安装于悬臂梁的前端,随悬臂梁一起俯仰和回转,以便来挖取不同高度位置的物料。 斗轮装置主要由斗轮体﹑料斗﹑圆弧挡料板﹑卸料装置﹑轴承座﹑电动机﹑液压偶合器﹑减速机等组成。本机斗轮格式为无格式,直径7 米。斗轮体上分布9 个料斗,每个料斗的斗容0.7m3,斗轮体在悬臂梁上倾斜9°,并采用短轴的传动方式。料斗用销轴与斗轮体连接,便于更换。料斗斗齿为可拆卸式,斗唇堆焊高锰焊条的耐磨材料,以减少挖掘阻力,提高斗唇的耐磨性,料斗的两侧及尾部设有调整板,以调整料斗与圆弧挡料板之间的间隙(2~7mm),以保证既不漏料又不致 卡 阻。 斗轮由赫 格隆 低 速大 扭 矩 液压马 达 (型号CB840-800-S-N)驱 动。液压马 达 的动力站设置在悬臂梁的后部(靠近悬臂梁铰轴处)平台上,马达的扭力臂支座支承在悬臂梁上,使之能在带...
