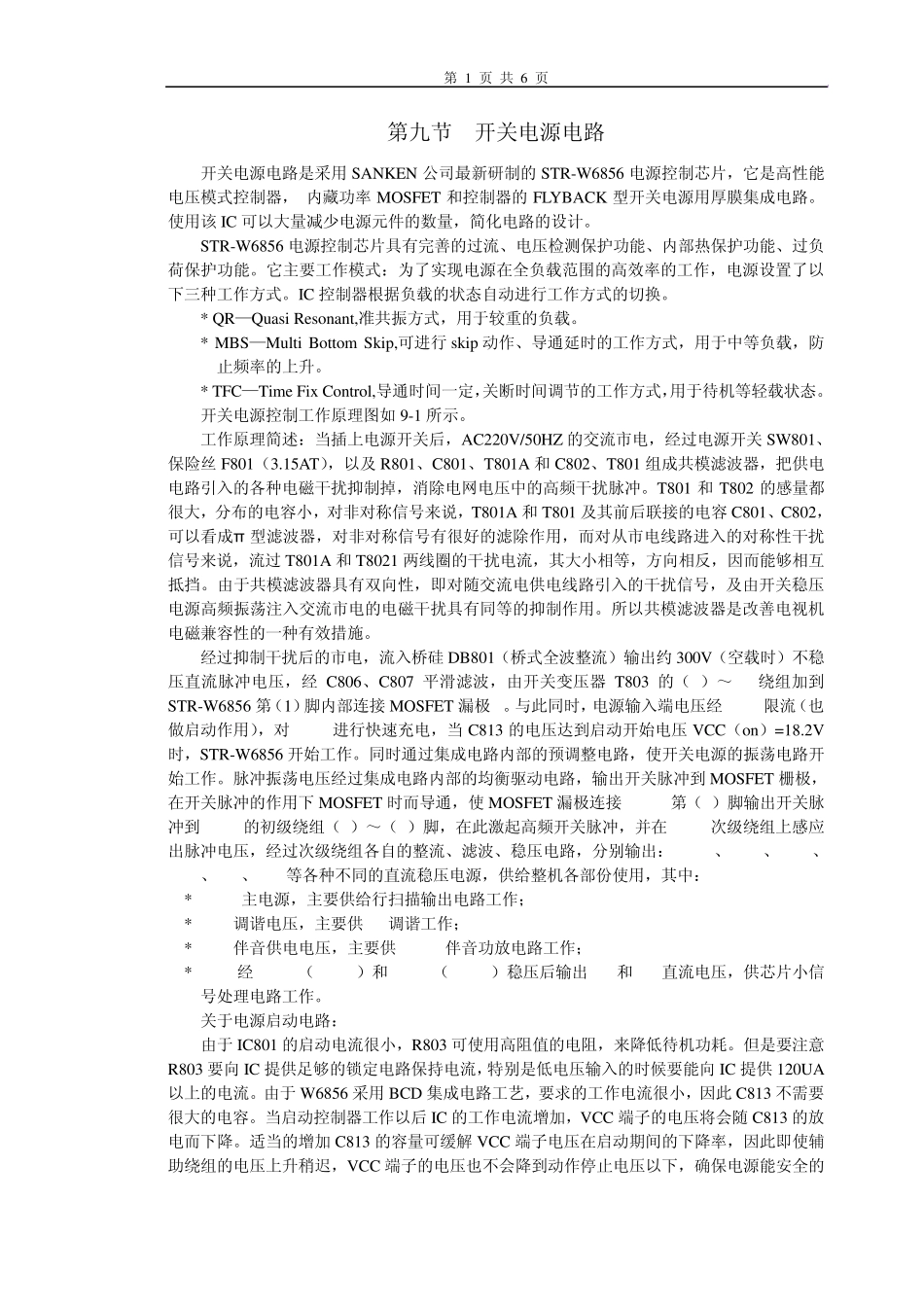

第 1 页 共 6 页 第九节 开关电源电路 开关电源电路是采用SANKEN 公司最新研制的STR-W6856 电源控制芯片，它是高性能电压模式控制器， 内藏功率MOSFET 和控制器的FLYBACK 型开关电源用厚膜集成电路。使用该IC 可以大量减少电源元件的数量，简化电路的设计。 STR-W6856 电源控制芯片具有完善的过流、电压检测保护功能、内部热保护功能、过负荷保护功能。它主要工作模式：为了实现电源在全负载范围的高效率的工作，电源设置了以下三种工作方式。IC 控制器根据负载的状态自动进行工作方式的切换。 * QR—Qu asi Resonant,准共振方式，用于较重的负载。 * MBS—Mu lti Bottom Skip,可进行skip 动作、导通延时的工作方式，用于中等负载，防止频率的上升。 * TFC—Time Fix Control,导通时间一定，关断时间调节的工作方式，用于待机等轻载状态。 开关电源控制工作原理图如 9-1 所示。 工作原理简述：当插上电源开关后，AC220V/50HZ 的交流市电，经过电源开关SW801、保险丝 F801（3.15AT），以及 R801、C801、T801A 和C802、T801 组成共模滤波器，把供电电路引入的各种电磁干扰抑制掉，消除电网电压中的高频干扰脉冲。T801 和T802 的感量都很大，分布的电容小，对非对称信号来说，T801A 和T801 及其前后联接的电容 C801、C802，可以看成π 型滤波器，对非对称信号有很好的滤除作用，而对从市电线路进入的对称性干扰信号来说，流过T801A 和T8021 两线圈的干扰电流，其大小相等，方向相反，因而能够相互抵挡。由于共模滤波器具有双向性，即对随交流电供电线路引入的干扰信号，及由开关稳压电源高频振荡注入交流市电的电磁干扰具有同等的抑制作用。所以共模滤波器是改善电视机电磁兼容性的一种有效措施。 经过抑制干扰后的市电，流入桥硅 DB801（桥式全波整流）输出约 300V（空载时）不稳压直流脉冲电压，经 C806、C807 平滑滤波，由开关变压器T803 的（9）～(7)绕组加到STR-W6856 第（1）脚内部连接 MOSFET 漏极 D。与此同时，电源输入端电压经 R803限流（也做启动作用），对 C813进行快速充电，当 C813 的电压达到启动开始电压VCC（on）=18.2V时，STR-W6856 开始工作。同时通过集成电路内部的预调整电路，使开关电源的振荡电路开始工作。脉冲振荡电压经过集成电路内部的均衡驱动电路，输出开关脉冲到 MOSFET 栅极，在开关脉冲的作用下MOSFET 时而导通，使MOSFET 漏极连接 IC801第（1...
