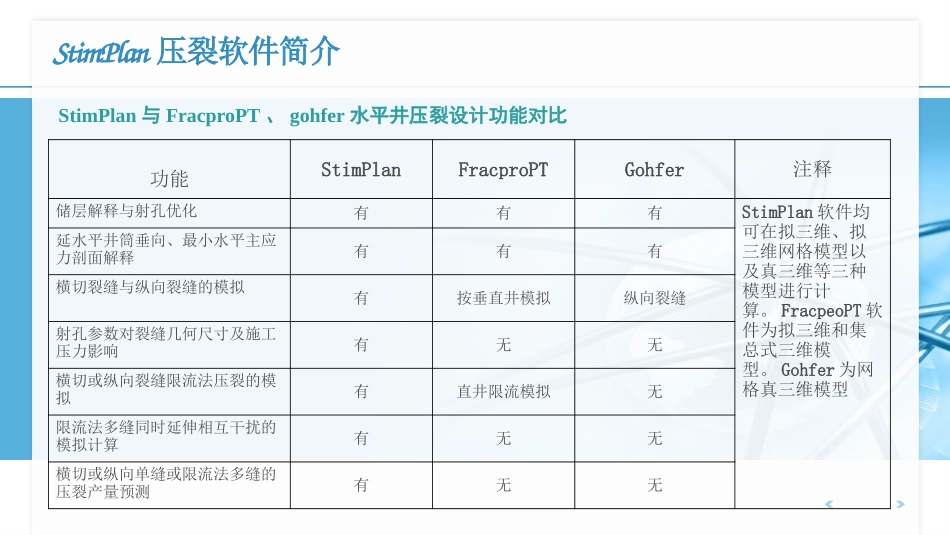

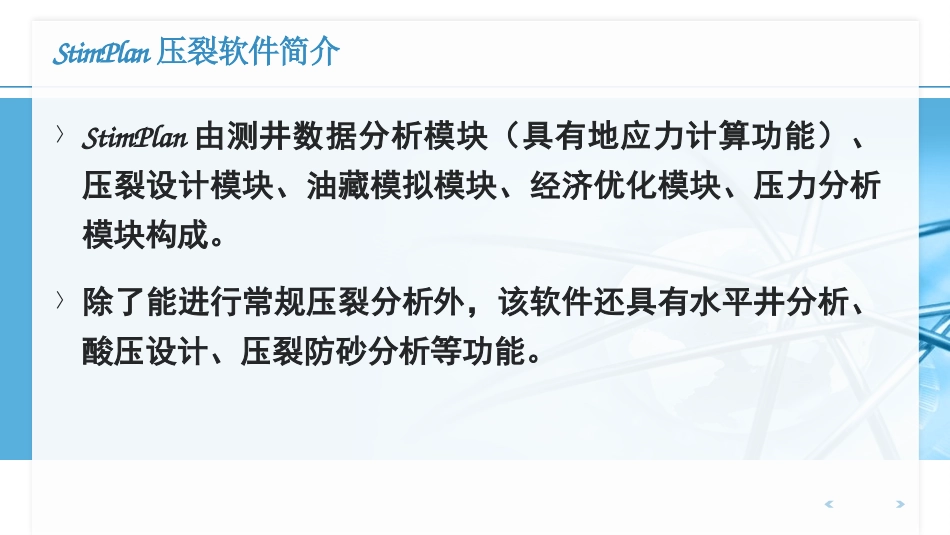

StimPlan压裂软件简介及使用指南StimPlan压裂软件简介〉StimPlan由测井数据分析模块（具有地应力计算功能）、压裂设计模块、油藏模拟模块、经济优化模块、压力分析模块构成。〉除了能进行常规压裂分析外，该软件还具有水平井分析、酸压设计、压裂防砂分析等功能。StimPlan压裂软件简介功能StimPlanFracproPTGohfer注释储层解释与射孔优化有有有StimPlan软件均可在拟三维、拟三维网格模型以及真三维等三种模型进行计算。FracpeoPT软件为拟三维和集总式三维模型。Gohfer为网格真三维模型延水平井筒垂向、最小水平主应力剖面解释有有有横切裂缝与纵向裂缝的模拟有按垂直井模拟纵向裂缝射孔参数对裂缝几何尺寸及施工压力影响有无无横切或纵向裂缝限流法压裂的模拟有直井限流模拟无限流法多缝同时延伸相互干扰的模拟计算有无无横切或纵向单缝或限流法多缝的压裂产量预测有无无StimPlan与FracproPT、gohfer水平井压裂设计功能对比StimPlan压裂软件主界面全三维有限元网格模拟多个分析模块，通过各模块结果图对比分析，能够发现普通分析模块发现不了的潜在问题，便于制定应对措施，把准备工作做在正式施工之前。全三维有限元网格模拟－N-Frac测井数据分析模块(地应力计算)通过测井数据计算的地应力地应力计算界面StimPlan压裂分析界面压裂分析－霍纳图拟径向压力压裂分析－瞬时关井压力瞬时关井压力压裂分析－时间方根图裂缝延伸压力拟径向压力压裂分析－GdP/dG图裂缝延伸压力拟径向压力压裂分析－G函数裂缝延伸压力拟径向压力压裂分析－典型图版拟合压裂分析－输出结果净压力拟合网格计算模拟界面压裂分析－净压力拟合StimPlan水平井模块〉在水平井压裂方面，StimPlan是目前国际上唯一能将地质建模、多裂缝岩石力学和流体力学都完整考虑在内的水平井压裂设计、分析和优化软件。水平井压裂分析主界面水平井压裂目的层及井眼轨迹剖面图水平井压裂分析结果输出模拟结果输出菜单模拟水平井裂缝形态图〉水平井裂缝在地层中的发育情况〉水平井各条裂缝在地层中的穿透情况〉调整后水平井裂缝在地层中的发育情况〉调整后水平井各条裂缝在地层中的穿透情况水平井裂缝形态模拟StimPlan压裂防砂模块〉压裂防砂模拟需要额外输入的数据〉摩阻数据〉压裂防砂模拟输出菜单〉压裂防砂图形输出–横截面图〉侧视图–砂砾体积分数纵截面图–井筒温度分布〉小型压裂（冻胶）SlurryRate(BPM)10.020.030.040.0TreatingPres(psi)-BHP_Top(psi)1000200030004000Time(min)364.0366.0368.0370.0372.0374.0376.0〉压裂防砂施工曲线FracturePenetration(ft)10020030026.23min5545ftMD5705Stress(psi)31703610ShaleOilOilShale0.0000.0500.1000.1500.2000.2500.3000.3500.4000.4500.500Width-Totalin1.274m/sec裂缝几何形态－大射孔段〉大射孔段的净压力情况〉减少射孔井段FracturePenetration(ft)10020030026.23min5545ftMD5705Stress(psi)31703610ShaleOilOilShale0.0000.0500.1000.1500.2000.2500.3000.3500.4000.4500.500Width-Totalin1.274m/sec裂缝几何形态－减少射孔层段后〉减少射孔井段后的净压力情况InsideWashpipeWellPressure300035004000Time10.020.030.040.050.060.070.05511.05806.95697.2经济分析评价模块增产倍比计算－支撑剂选择增产倍比计算－砂比的选择经济分析评价模块－产能模拟经济分析评价模块－产量、累积产量Vs.时间经济分析评价－缝长、导流能力经济分析评价－累计产量Vs.导流能力、缝长经济分析评价－对比分析经济分析评价－净现值StimPlan压裂软件使用指南数据的输入51以上有不当之处，请大家给与批评指正，谢谢大家！
