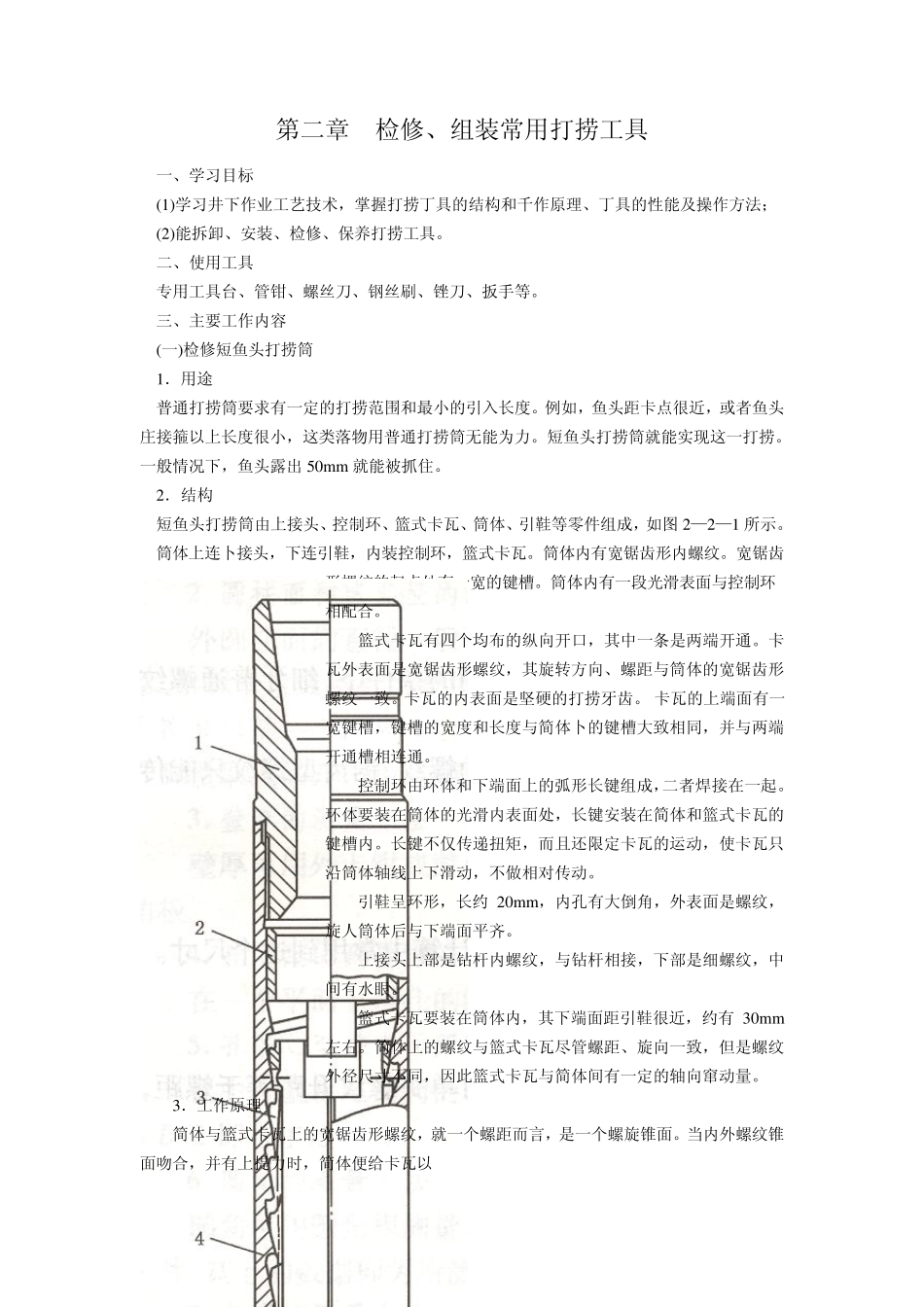

第二章 检修、组装常用打捞工具 一、学习目标 (1)学习井下作业工艺技术,掌握打捞丁具的结构和千作原理、丁具的性能及操作方法; (2)能拆卸、安装、检修、保养打捞工具。 二、使用工具 专用工具台、管钳、螺丝刀、钢丝刷、锉刀、扳手等。 三、主要工作内容 (一)检修短鱼头打捞筒 1.用途 普通打捞筒要求有一定的打捞范围和最小的引入长度。例如,鱼头距卡点很近,或者鱼头 庄接箍以上长度很小,这类落物用普通打捞筒无能为力。短鱼头打捞筒就能实现这一打捞。 一般情况下,鱼头露出 50m m 就能被抓住。 2.结构 短鱼头打捞筒由上接头、控制环、篮式卡瓦、筒体、引鞋等零件组成,如图2—2—1 所示。 筒体上连卜接头,下连引鞋,内装控制环,篮式卡瓦。筒体内有宽锯齿形内螺纹。宽锯齿 形螺纹的起点处有一宽的键槽。筒体内有一段光滑表面与控制环 相配合。 篮式卡瓦有四个均布的纵向开口,其中一条是两端开通。卡瓦外表面是宽锯齿形螺纹,其旋转方向、螺距与筒体的宽锯齿形螺纹一致。卡瓦的内表面是坚硬的打捞牙齿。 卡瓦的上端面有一宽键槽,键槽的宽度和长度与简体卜的键槽大致相同,并与两端开通槽相连通。 控制环由环体和下端面上的弧形长键组成,二者焊接在一起。 环体要装在筒体的光滑内表面处,长键安装在简体和篮式卡瓦的键槽内。长键不仅传递扭矩,而且还限定卡瓦的运动,使卡瓦只沿筒体轴线上下滑动,不做相对传动。 引鞋呈环形,长约 20m m ,内孔有大倒角,外表面是螺纹,旋人筒体后与下端面平齐。 上接头上部是钻杆内螺纹,与钻杆相接,下部是细螺纹,中间有水眼。 篮式卡瓦要装在筒体内,其下端面距引鞋很近,约有 30m m左右。筒体上的螺纹与篮式卡瓦尽管螺距、旋向一致,但是螺纹外径尺寸不同,因此篮式卡瓦与简体间有一定的轴向窜动量。 3.工作原理 简体与篮式卡瓦上的宽锯齿形螺纹,就一个螺距而言,是一个螺旋锥面。当内外螺纹锥面吻合,并有上提力时,简体便给卡瓦以 夹紧力,迫使卡瓦内缩夹紧落鱼,即所谓抓捞,, 当内外螺旋锥面脱开,并施以正扭矩和上提力时,控制环上的长键带动卡瓦右旋。虽然上提有使螺旋锥面贴合的趋势,但是螺旋锥面是左旋螺旋,使两锥面处于脱开状态,夹紧力近似于零,打捞筒则可退出落鱼,即所谓释放。 由此可见短鱼头打捞筒的工作过程与可退式打捞筒一样,在进入落鱼后,首先将卡瓦上 推,使其螺旋锥面脱开,则卡瓦被胀大,鱼顶进入。提拉钻具则筒体上行,两...
