TDS3000操作说明VIP免费

TDS3000操作说明_第1页
1/76

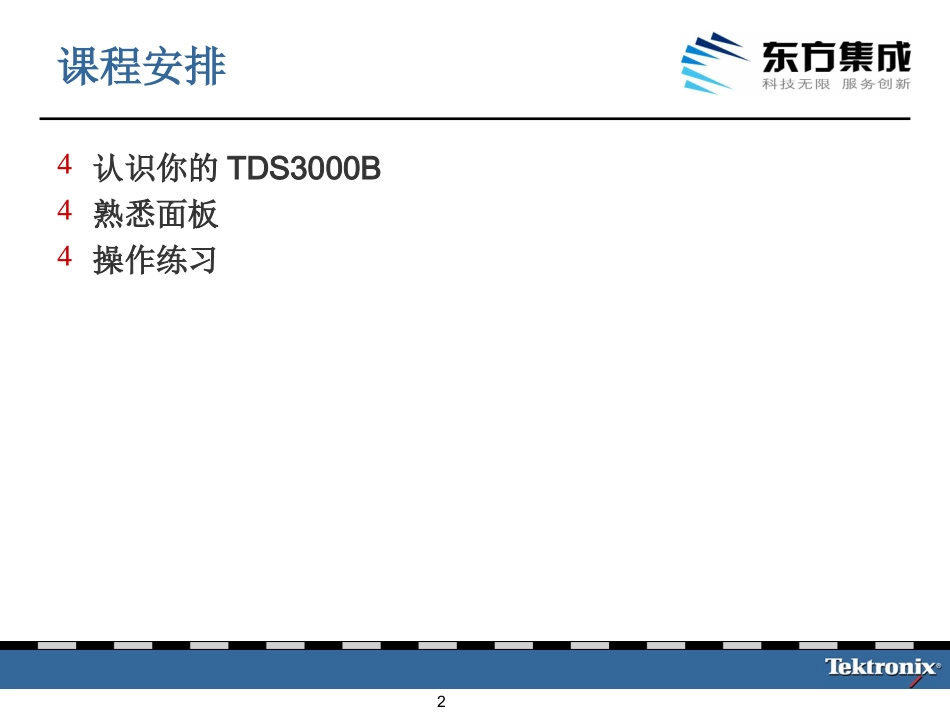

TDS3000操作说明_第2页
2/76
TDS3000操作说明_第3页
3/76
TDS3000B系列数字荧光示波器基础操作2课程安排认识你的TDS3000B熟悉面板操作练习3一认识你的TDS3000B强大和完善的功能DPO数字荧光技术更容易的操作和使用灵活的扩展能力4强大和完善的功能5DPO数字荧光技术DPO给你提供新的观察层面从而使复杂的信号变得简单.DPO实时捕捉,存储,显示和分析信号的三维信息.幅度,时间和幅度在时间上的分布信息6更容易的操作和使用快速菜单,迅速发现主要功能中文操作面板和使用界面机身小巧,可安装电池随身携带彩色显示方便区分和设置图形内置软驱,根据所需输出波形打印按键和标准打印接口7灵活的扩展能力可根据需要安装各种应用模块及接口TDS3TRG-高级触发功能应用模块TDS3FFT-FFT应用模块TDS3VID-视频应用模块TDS3TMT-通信模板测试应用模块TDS3SDI-SDI视频应用模块TDS3GV-GPIB,VGA和RS232接口TDS3AAM-高级分析模块8二熟悉面板概述:操作面板的五大部分使用菜单按钮使用专用控制旋钮和按键前面板其他部分后面板介绍9操作面板的五个部分垂直水平触发采集其他10使用菜单按钮11使用专用控制旋钮和按键专用按钮和控制器通常不用菜单就可控制波形121234567前面板其他部分13后面板介绍914三操作练习开机信息垂直控制水平控制采集其他:测量存储/恢复快速菜单关标显示公用程式15开机信息16开机信息(显示屏上的识别项)1132345678910111217垂直控制-耦合18垂直控制-反相19垂直控制-带宽限制高频噪声20垂直控制-精细标度21垂直控制-位置22垂直控制-偏差23垂直控制-探头设置24垂直控制-探头时间校正(Deskew)25水平控制-延迟26水平控制-延迟延迟时间读数扩展点触发点27水平控制-延迟功能延迟关闭延迟开启触发点在采集的波形内的任意点能在采集的波形前发生扩展点和触发点一样总是屏幕中央水平刻度设置时基设置时基水平定位在采集的波形中设置触发位置设置延迟时基28水平控制-放大镜29触发设置-触发源(边沿)30触发控制-耦合直流耦合触发源直接连接到触发电路,交流和和直流的通路交流耦合触发源通过一个串联的电容连到触发电路,直流通路高频抑制去除触发源信号频率高於30kHz的成份低频抑制去除触发源信号频率低於1kHz之成份噪声过滤用低灵敏度的直流耦合来抑制触发信号中噪声(提供较低的灵敏度,降低错误触发在噪声上的机会)31触发控制-斜率,电平设置触发电平32触发控制-模式有效事件触发没有有效事件时也采集释放时间内,触发禁止33触发控制-视频34触发控制-面板按键设置为50%:按SETTO50%按钮来讲触发电平设置为触发源波形幅值的50%处电平按强制触发按钮来立即产生一个触发事件,即便没有信号:1.如果正常触发下屏幕上没有波形,强制触发来采集基线,已确定它在屏幕上2.按单一序列按钮设为单次采集模式后,可强制触发来试验采集以检验控制设置35触发控制-B触发设置事件或时间36触发控制-B触发37采集控制-模式38采集控制-模式39采集控制-模式40采集控制-水平分辨率41采集控制-水平分辨率因素常规快速触发纪录长度10,000点500点最大采集率500波形/秒5000波形/秒最大缩放因子200X10X信号特点选择水平分辨率大量水平的细节常规信号形状稳定或变化相对缓慢常规单次脉冲常规高触发重复率快速触发信号形状快速变化快速触发信号中包含调制快速触发42功能键粗调选择测量光标存储/恢复显示快速菜单自动设置通用旋钮43测量-测量选择44测量-清除测量45测量-选通光标用来测量全波形纪录用来测量波形在屏幕上的部分用来测量波形在两个垂直光标之间的部分光标不在屏幕上将离屏光标移动到屏幕上激活光标移到屏幕中央46测量-其它设置参考电平47存储/恢复48存储/恢复底部按键旁边按键描述存储当前设置到文件将一个设置存储到磁盘到设置1…设置10存储一个设置到非易失存储器恢复已有设置从文件从磁盘上恢复一个设置到设置1…设置10从非易失存储器恢复一个设置恢复厂家设置确认厂家初始设置初始化设置存储波形到文件显示文件格式选项:内部,表格,数学计算cad.将选中的波形存入磁盘到基准波形1…到基准波形4将选中的波形存入非易失存储器恢复波形从文件到基准波形1…到基础波形4从磁盘上恢复一个波形并...
