第二讲如何在arcgis中绘制小班图

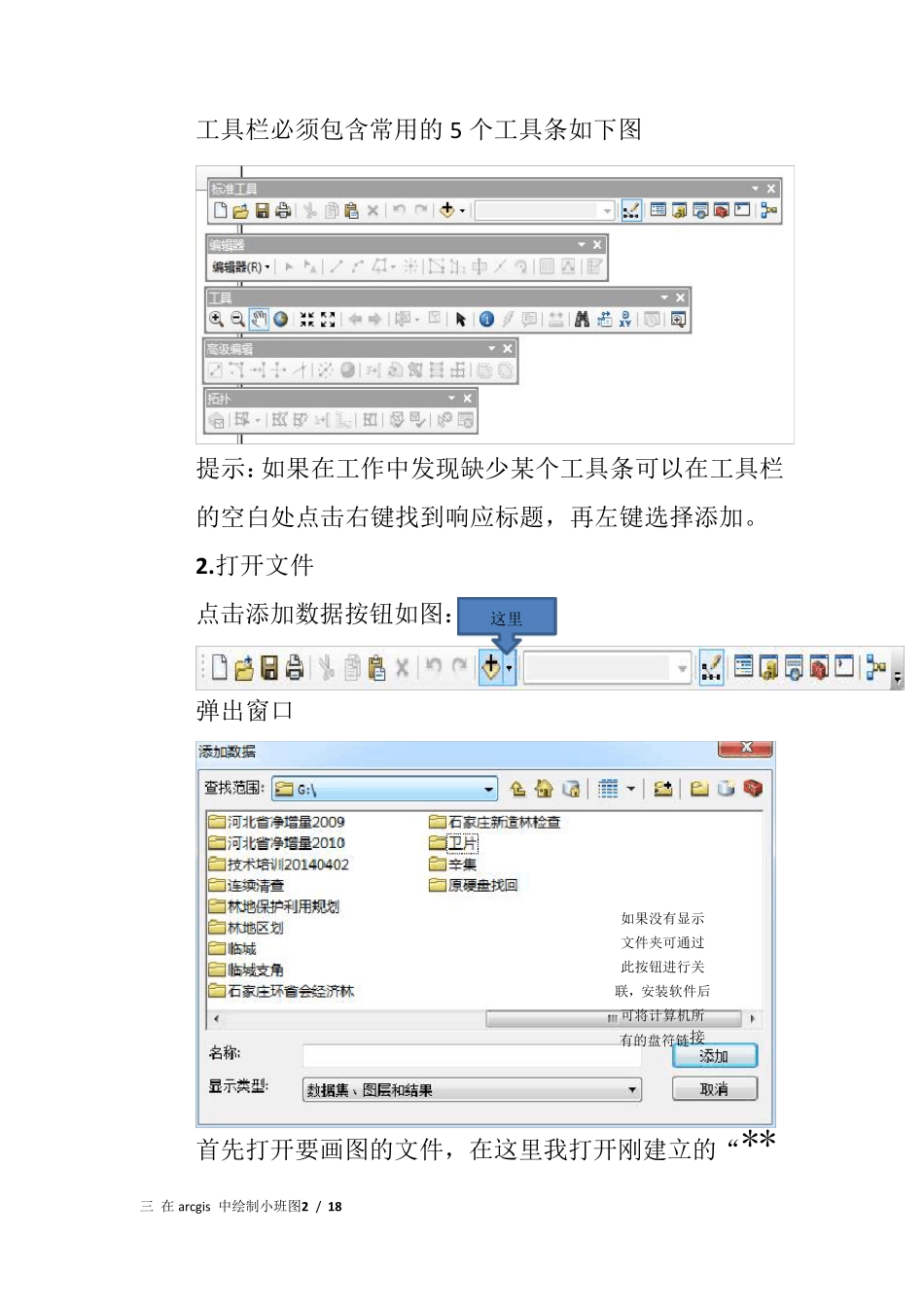

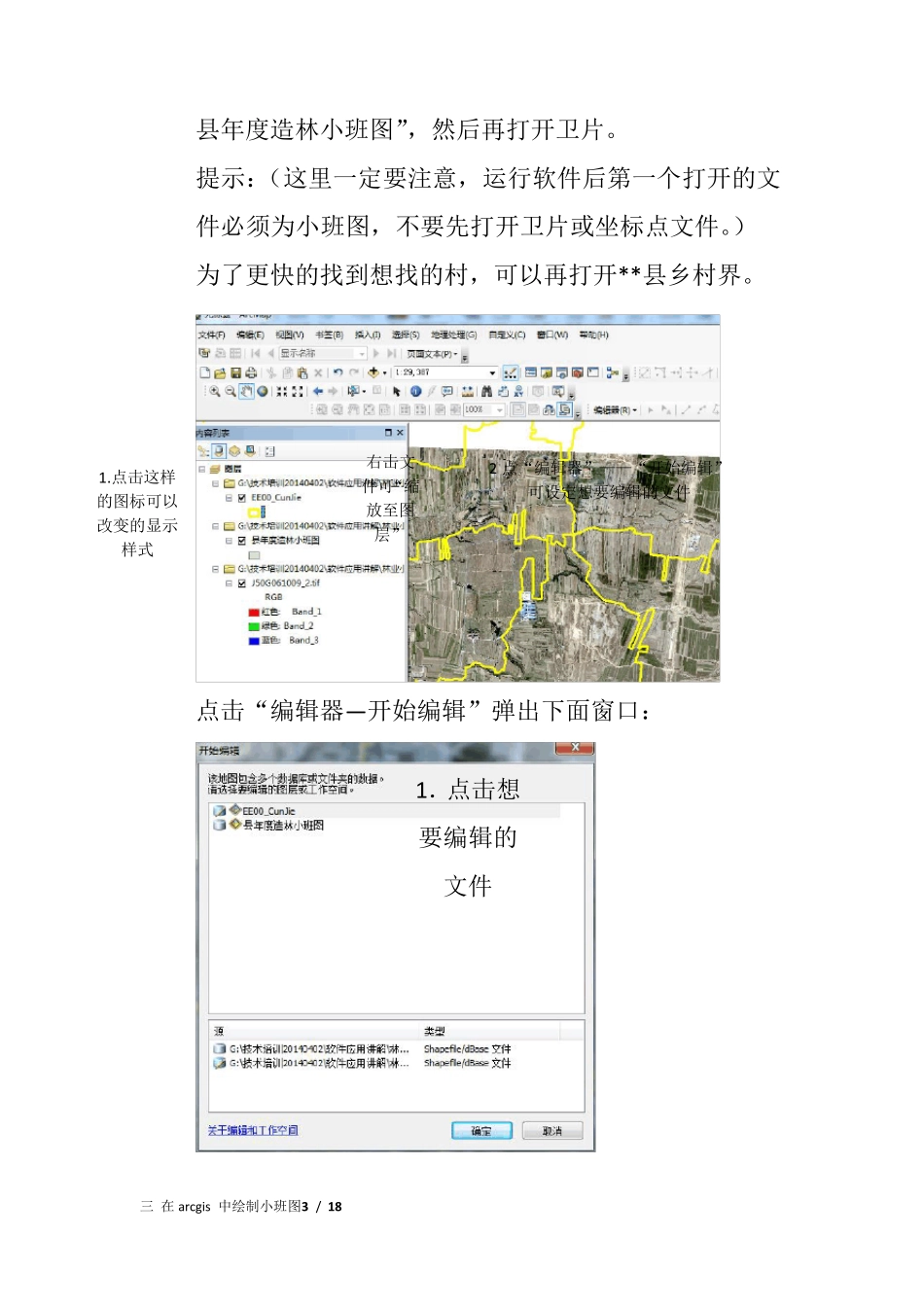

三 在arcgis 中绘制小班图1 / 18 绘制小班 1． 运行arcmap 软件 软件界面如下 提示：“内容列表”栏如果没有显示出来可以在（菜单栏上点击“窗口（W）”——“内容列表（c）”添加。 这里 “内容列表”在栏为管理个文件 或点取消进入软件 工具栏 菜单栏 此处可以打开已存在的工作空间 三 在arcgis 中绘制小班图2 / 18 工具栏必须包含常用的5 个工具条如下图 提示：如果在工作中发现缺少某个工具条可以在工具栏的空白处点击右键找到响应标题，再左键选择添加。 2.打开文件 点击添加数据按钮如图： 弹出窗口 首先打开要画图的文件，在这里我打开刚建立的“**这里 如果没有显示文件夹可通过此按钮进行关联，安装软件后可将计算机所有的盘符链接 三 在arcgis 中绘制小班图3 / 18 县年度造林小班图”，然后再打开卫片。 提示：（这里一定要注意，运行软件后第一个打开的文件必须为小班图，不要先打开卫片或坐标点文件。） 为了更快的找到想找的村，可以再打开**县乡村界。 点击“编辑器— 开始编辑”弹出下面窗口： 2 点“编辑器”——“开始编辑” 可设定想要编辑的文件 1.点击这样的图标可以改变的显示样式 1．点击想要编辑的文件右击文件可“缩放至图层” 三 在arcgis 中绘制小班图4 / 18 将可编辑图层设置为唯一可选图层如下。 3.绘制小班 ①、点击“构造要素”按钮如下图 弹出下面窗口，然后按下图标示操作 点这里 再选“自动完成面” 就可以区划小班了 右键点要画面的文件依次点：“选择”——“设置为唯一可选图层” 点这里 三 在arcgis 中绘制小班图5 / 18 ②、区划小班，此处有两种类型。 第一种：小班界线是 Gps 打点得来的，根据生成的 Gps坐标点文件来画图。绘图时可以将**县年度造林小班图文件，Gps 坐标点文件，卫片同时打开，对 Gps 坐标点文件进行标注（后面讲），参照记录的 Gps 点号顺序绘图。如下图： 第二种：参照影像资料画图，点击构造要素按钮，选择工具，参照影像画出完整闭合的小班。如下图： 三 在arcgis 中绘制小班图6 / 18 提示：在小班区划的过程中对于已知长、宽距离的小班，在画图过程中可以参考软件窗口左下角的距离显示辅助画图。 4、拓扑工具的使用 ” 点“拓扑”按钮 58.593m 表示鼠标指针距上一个节点的距离，305.6279 表示指针位于节点的方向。224.974m表示正在区划的小班从第一个点到当前指针位置的总长度。 三 在 ar...
