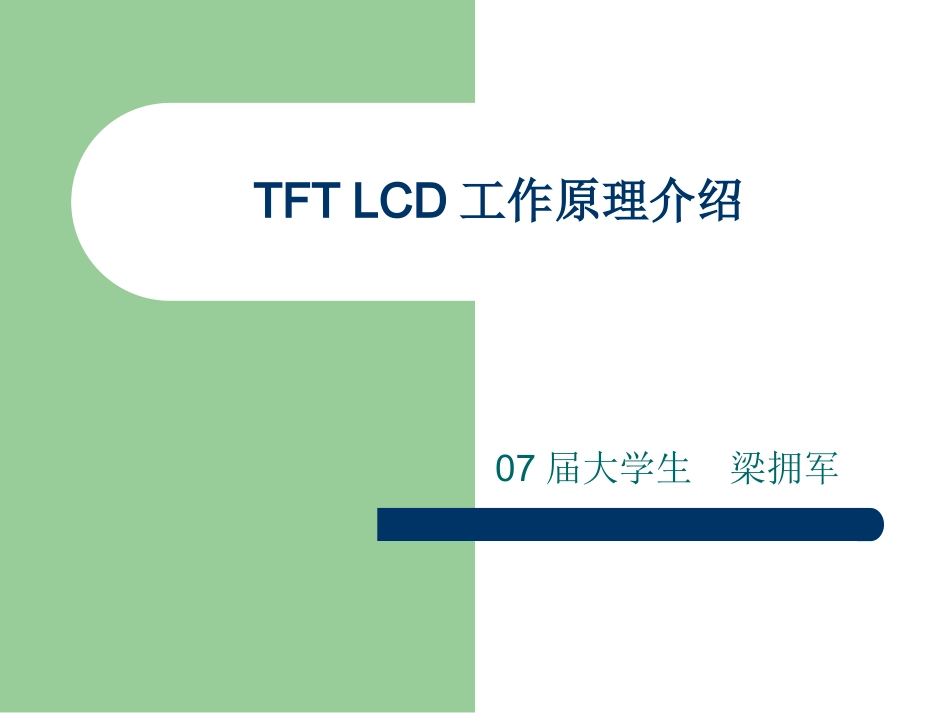

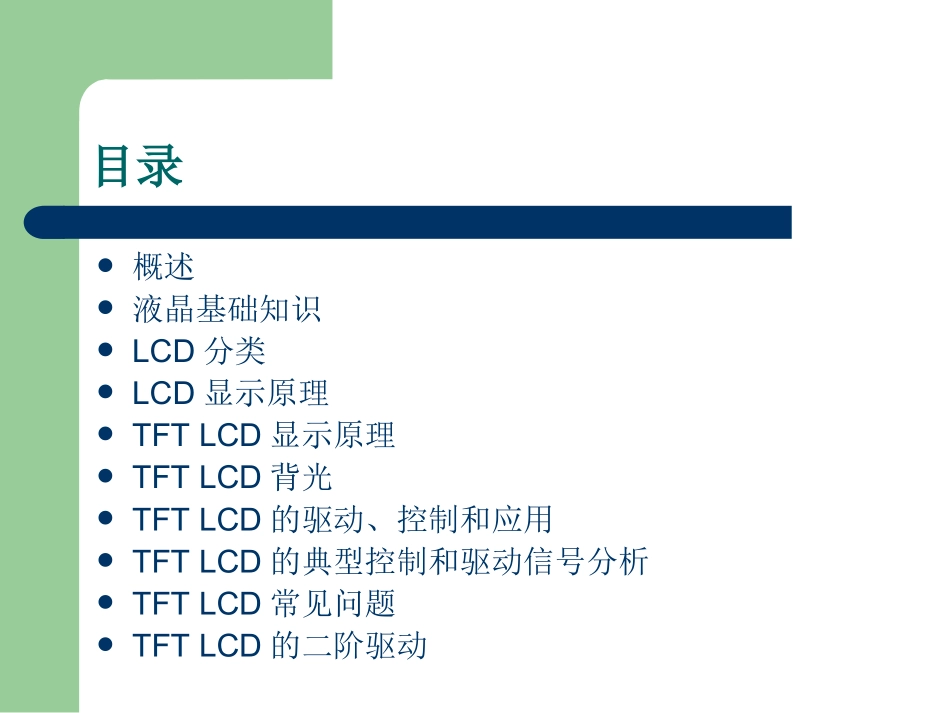

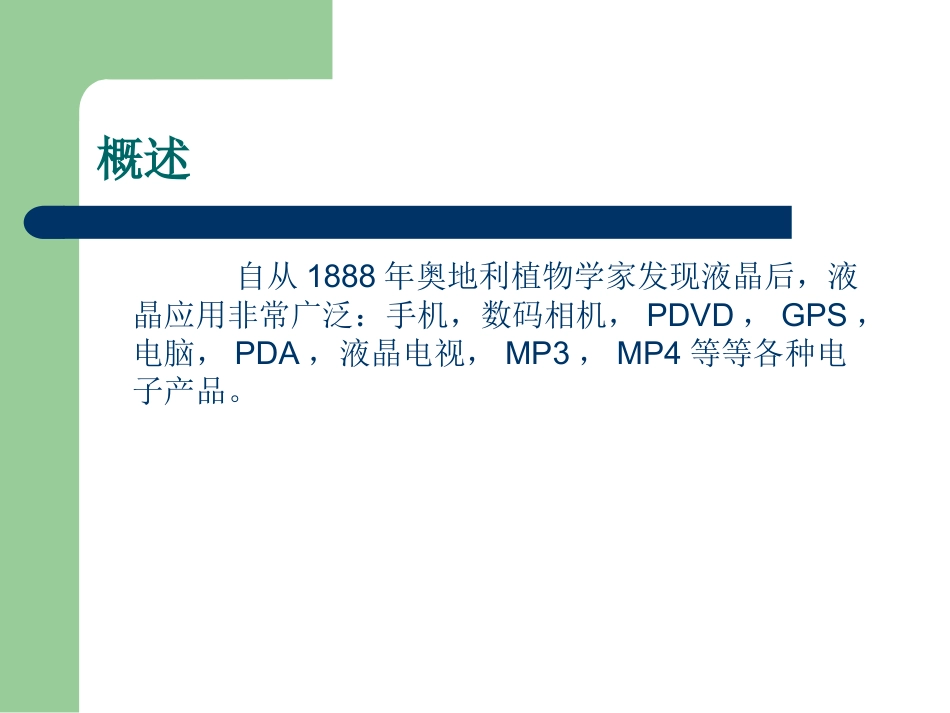

TFTLCD工作原理介绍07届大学生梁拥军目录概述液晶基础知识LCD分类LCD显示原理TFTLCD显示原理TFTLCD背光TFTLCD的驱动、控制和应用TFTLCD的典型控制和驱动信号分析TFTLCD常见问题TFTLCD的二阶驱动概述自从1888年奥地利植物学家发现液晶后，液晶应用非常广泛：手机，数码相机，PDVD，GPS，电脑，PDA，液晶电视，MP3，MP4等等各种电子产品。液晶基础知识液晶1.一般来说，自然界物质有三态：固态，液态，气态2.自然界有些物质存在第四态－液晶态：1888年由奥地利植物学家发现，而后科学家发现了它同时具有一些固态和液态的性质，称这种物质为液晶。液晶基础知识液晶基础知识液晶的重要性质同时具有一般固态的方向性和液体的流动性。当对液晶施加电场时，液晶分子排列会发生改变，从而使液晶的光学性质发生变化。这样，就将电信号转变为光信号。LCD分类按照LCD结构特性：TN型即扭曲向列型LCD，STN型即超扭曲向列型LCD，DSTN型即双超扭曲向列型LCD，FSTN型即薄层扭曲向列型LCD，TFTLCD型即薄膜晶体管LCDLCD分类按照驱动方式：1.静态驱动LCD：也叫段式驱动，适应于笔段式液晶的驱动LCD分类LCD分类2.被动矩阵驱动LCD：也叫多路驱动或者单纯矩阵驱动LCDLCD分类3.主动矩阵驱动LCD：也叫有源矩阵驱动LCD，以TFT控制每一个象素LCD分类静态驱动LCD：TN型或者STN型，多用于笔段式液晶显示器件被动矩阵驱动LCD：TN型或者STN型。亮度及可视角方面受到较大的限制，反应速度也较慢，画面质量方面存在问题。TN型一般用于TN型LCD主要用于简单的数字符及文字的显示，如电子表及电子计算器；STN型LCD用于播放电影，有拖尾现象主动矩阵驱动LCD：以TFTLCD为主流取代被动型LCD。亮度更明亮、色彩更丰富及更宽广的可视面积等LCD分类TN，STN，TFT型LCD比较：项目TNSTNTFT驱动方式单纯矩阵驱动之扭曲向列型单纯矩阵驱动之超扭曲向列型主动矩阵驱动视角大小小（视角+30度/观赏角度约60度）中等（视角+40度）大（视角+70度）（可观赏角度）画面对比最小（画面对比在20:1）中等最大（画面对比在150:1）反应速度最慢（无法显示动画）中等（150ms）最快（40ms）显示品质最差（无法显示较多像素、解析度较差）中等最佳颜色单色或黑色单色及彩色彩色价格最便宜中等最贵（约STN3倍）适合产品电子表、电子计算机、移动电话、PDA、移动电话、笔记本/掌上型电脑、各种汽车、电器产品之电子辞典、掌上型电脑、PC显示器、汽车导航低档显示器、低档游戏系统、背投电视LCD分类按照RGB数据信号类型模拟屏：目前公司的PDVD使用数字屏：6位屏和8位屏。目前公司的GPS使用8位屏，可以显示16.7M种颜色，真彩；6位屏可以显示262K种颜色，伪彩，6位屏通过软件级别的增强可以达到接近8位屏效果LCD分类模拟屏和数字屏的比较：（1）数字屏分辨率更高些（2）数字屏需要进行DA转换，一般由Gamma效正电路完成，而模拟屏只需要对模拟RGB信号采样（3）数字屏较贵，一般用于高档产品中LCD分类按照接口类型和控制方式：RGB屏和CPU（MPU）屏。RGB屏：不含LCDcontroller，需要LCDcontroller，cpu才能支持，需要不断刷屏CPU屏：分为8080和6800两种结构。内含有LCDcontroller，数据是写在RAM里，然后往屏上写，一般整屏一刷LCD显示原理液晶重要性质：液晶上加有电场时，液晶分子的排列会发生变化，并且，加不同大小的电压，其液晶分子的旋转会不一样，从而改变液晶的光学性质，将电信号转变为光信号LCD显示原理LCD显示原理偏光板特性LCD显示原理加有上下垂直的偏光板时：对液晶施加电场时，非偏极光就不会从下偏光板射出；反之，就会从下偏光板得到线性偏极光LCD显示原理彩色显示在光线射出前加一片RGB彩色滤光片，由RGB三基色合成各种颜色灰阶：R，G，B每种颜色的亮度级别，不同的液晶分子旋转角度产生不同的灰阶，由不同的灰阶合成不同的颜色TFTLCD显示原理TFTLCD采用薄膜电晶体即MOS管来控制加在液晶上的电压，每一个子象素点采用一个MOS管控制，这样的反应速度快TFTLCD显示原理原理图：MOS管的栅极接在一起，构成扫描行；源极接在一起，构成数据传输列TFTLCD显示原理剖面结构TFTLCD显示原...
