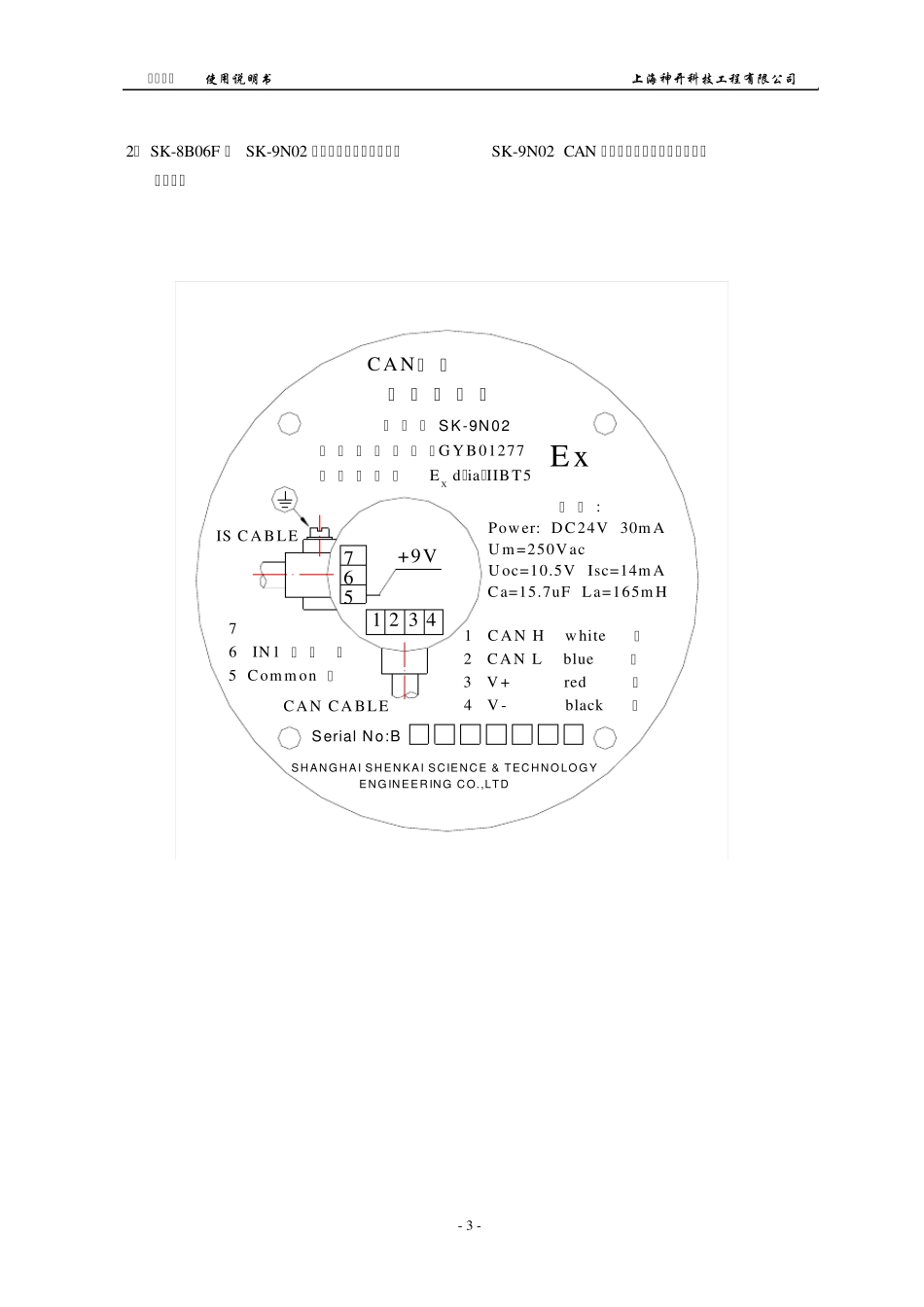

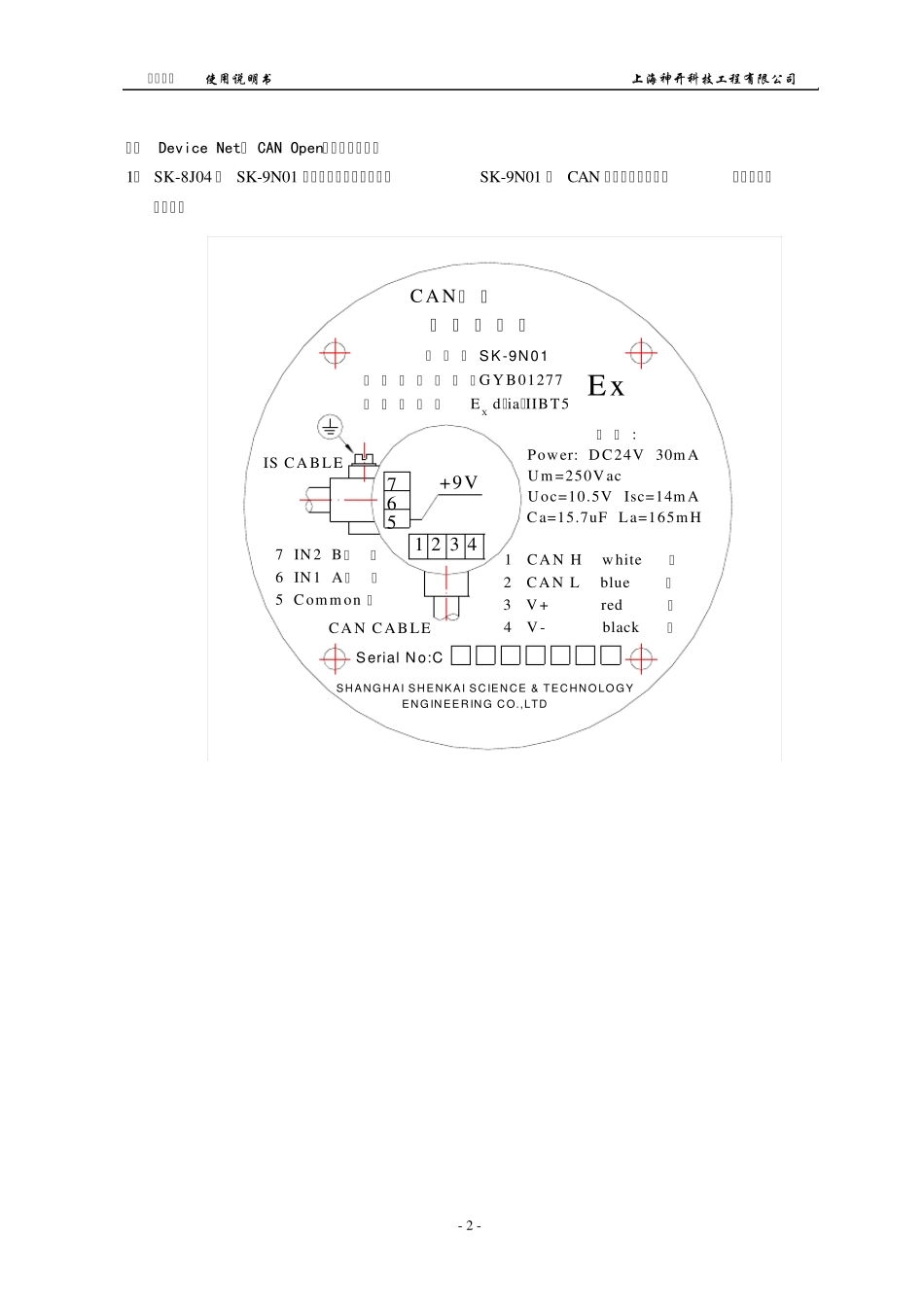

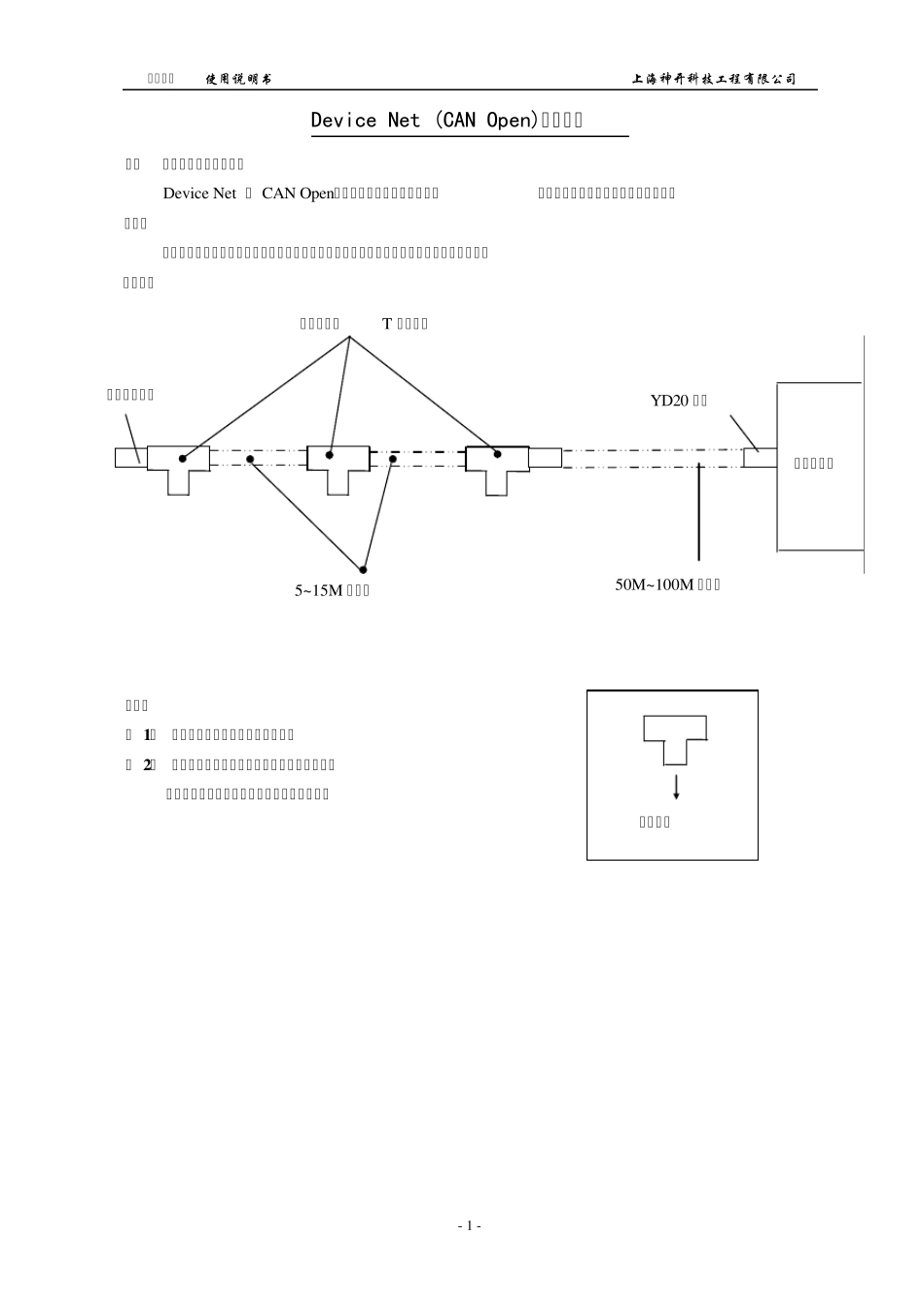

现场总线使用说明书 上海神开科技工程有限公司 - 1 - Device Net (CAN Open)现场总线 一、 现场总线的组成及连接 Device Net （ CAN Open）现场总线由传感器（节点）、三通接头、电缆线及终端匹配电阻等组成。 现场总线由一根四芯电缆就可将所有传感器均连通并完成所需信息的传输。连接电缆的方法如下图： 注意！ （ 1 ） 三通接头下端是连接传感器用的。 （ 2 ） 电缆线、三通接头及终端匹配电阻连接以后， 应适当固定，尽可能减少电缆线所受的拉力。 综合录井仪 YD20 插头 三通接头（T 形接头） 终端匹配电阻 5~15M 电缆线 50M~100M 电缆线 接传感器 现场总线使用说明书 上海神开科技工程有限公司 - 2 - 二、Device Net（ CAN Open）总线型传感器 1． SK-8J04 和 SK-9N01 组成总线型绞车传感器，SK-9N01 是 CAN 总线绞车隔离栅，其接线端子如下图： CAN 总 线 绞 车 隔 离 栅 型 号 ： SK-9N01防 爆 合 格 证 号 :GYB01277防 爆 标 志 : EX d(ia)IIBT5 ExIS CABLE1 243657+9VCAN CABLE 参 数 :Power: DC24V 30m AUm =250VacUoc=10.5V Isc=14m ACa=15.7uF La=165m H1 CAN H white 白2 CAN L blue 蓝3 V+ red 红4 V- black 黑7 IN2 B 相 红6 IN1 A 相 蓝5 Com m on 黑Serial No:CSHANG HAI SHENKAI SCIENCE & TECHNO LO G Y ENG INEERING CO.,LTD 现场总线使用说明书 上海神开科技工程有限公司 - 3 - 2． SK-8B06F 和 SK-9N02 组成总线型泵冲传感器，SK-9N02 CAN 总线泵冲隔离栅，其接线端子如下图： Serial No:BSHANG HAI SHENKAI SCIENCE & TECHNO LO G Y ENG INEERING CO.,LTD CAN 总 线 泵 冲 隔 离 栅 型 号 ： SK-9N02防 爆 合 格 证 号 :GYB01277防 爆 标 志 : EX d(ia)IIBT5 1 CAN H white 白2 CAN L blue 蓝3 V+ red 红4 V- black 黑 参 数 :Power: DC24V 30m AUm =250VacUoc=10.5V Isc=14m ACa=15.7uF La=165m H7 6 IN1 信 号 蓝5 Com m on 棕CAN CABLEIS CABLE62513 4+9V7Ex 现场总线使用说明书 上海神开科技工程有限公司 - 4 - 3． SK-9N03， 各类4~20mA 模拟量传感器配上SK-9N03 后即组成相应的总线型传感器，SK-9N03是 CAN 总线，4~20mA 模拟量输入隔离栅，其接线端子如下图： Serial...
