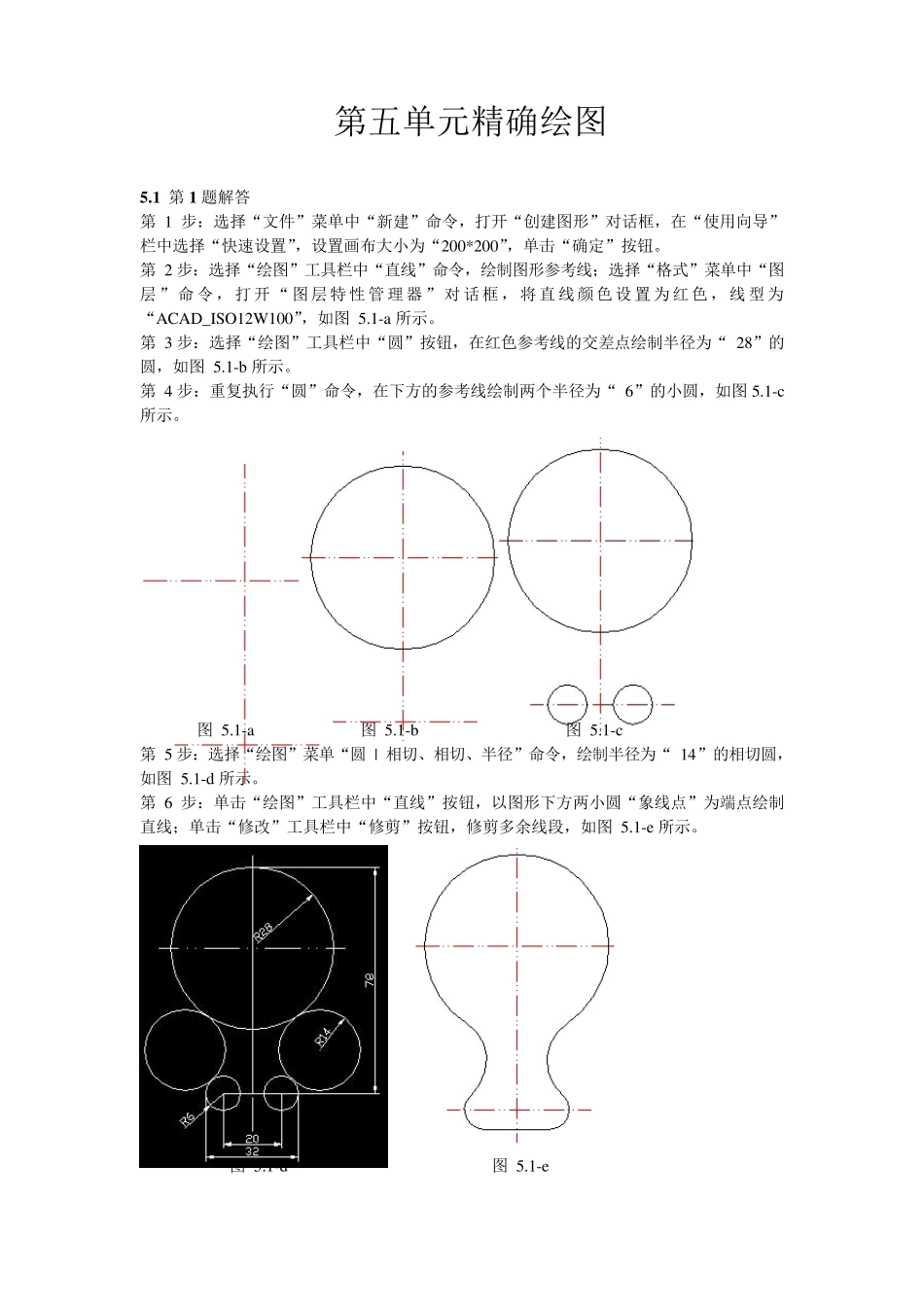

第五单元精确绘图 5 .1 第1 题解答 第 1 步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏中选择“快速设置”，设置画布大小为“200*200”，单击“确定”按钮。 第 2 步：选择“绘图”工具栏中“直线”命令，绘制图形参考线；选择“格式”菜单中“图层 ” 命 令 ， 打 开 “ 图层 特 性 管 理 器 ” 对 话 框 ， 将 直 线 颜 色 设 置 为 红 色 ， 线 型 为 “ACAD_ISO12W100”，如图 5.1-a 所示。 第 3 步：选择“绘图”工具栏中“圆”按钮，在红色参考线的交差点绘制半径为“ 28”的圆，如图 5.1-b 所示。 第 4 步：重复执行“圆”命令，在下方的参考线绘制两个半径为“ 6”的小圆，如图5.1-c所示。 图 5.1-a 图 5.1-b 图 5.1-c 第 5 步：选择“绘图”菜单“圆 | 相切、相切、半径”命令，绘制半径为“ 14”的相切圆，如图 5.1-d 所示。 第 6 步：单击“绘图”工具栏中“直线”按钮，以图形下方两小圆“象线点”为端点绘制直线；单击“修改”工具栏中“修剪”按钮，修剪多余线段，如图 5.1-e 所示。 图 5.1-d 图 5.1-e 第 7 步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-1.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。 5 .2 第2 题解答 第 1 步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“500*350”，单击“确定”按钮。 第 2 步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，尺度如图示，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置直线颜色为“蓝色”，设置线型为“ACAD_ISO10W100”，如图 5.2-a 所示。 图 5.2-a 第 3 步：单击“绘图”工具栏中“正多边形”按钮，以左边参考线“交点”为中心点，先绘制一个六边型。单击“缩放命令”，选中正六边形，使用参照 R，选择右边上下两个端点，设距离为 30。 第 4 步：单击“绘图”工具栏中“圆”按钮，以右边参考线“交点”为中心点，绘制圆形，其半径值为“15”，如图 5.2-b 所示。 图 5.2-b 图 5.2-c 第5 步：单击“绘图”工具栏中“圆”按钮，以左边参考线“交点”为中心点，绘制半径为“30”的圆形。单击“绘图”工具栏中“椭圆”按钮，以两个圆中间线段作椭圆长轴，输入短半轴距离...
