第五章辊道窑的砌筑与安装

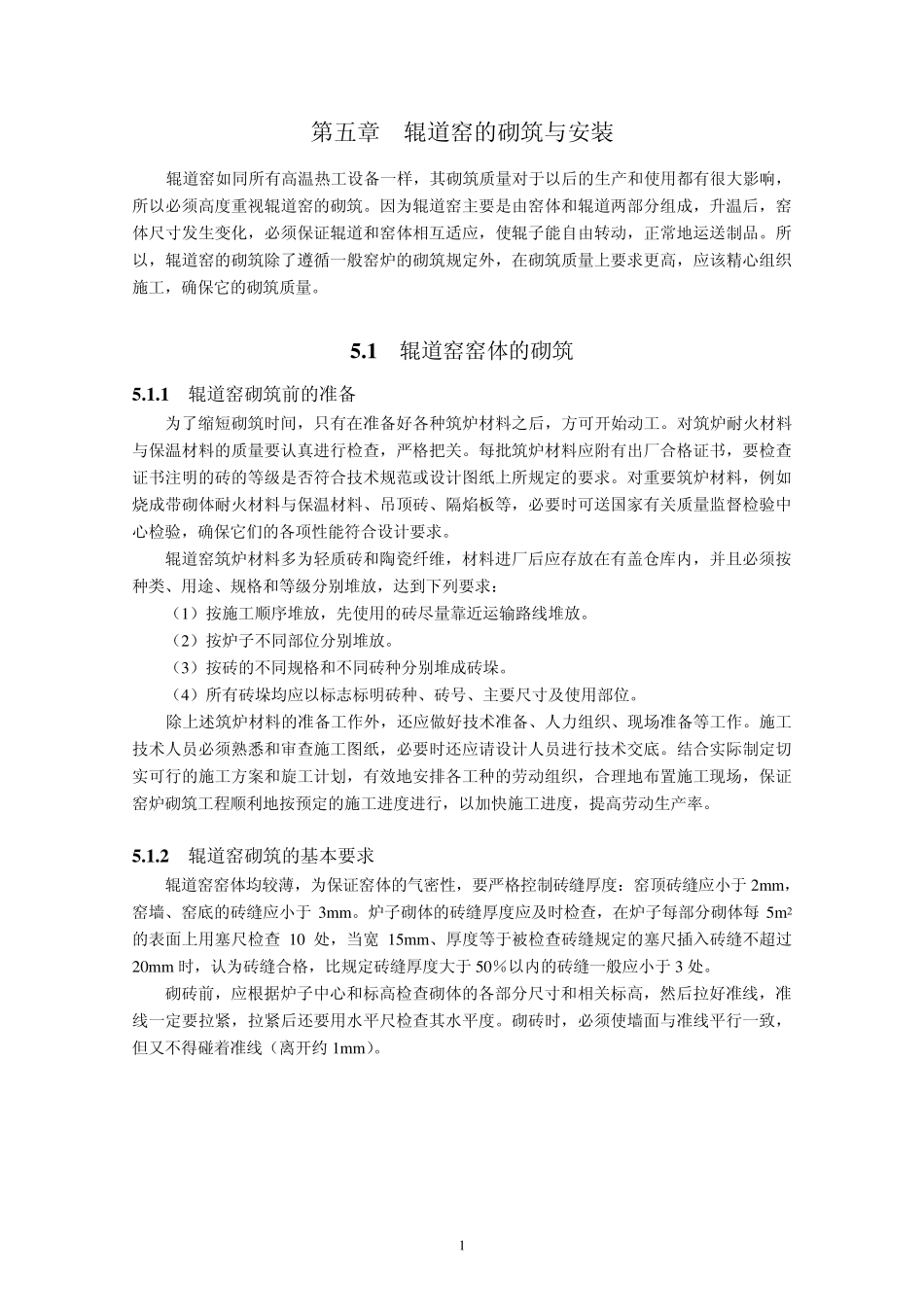

1 第五章 辊道窑的砌筑与安装 辊道窑如同所有高温热工设备一样，其砌筑质量对于以后的生产和使用都有很大影响，所以必须高度重视辊道窑的砌筑。因为辊道窑主要是由窑体和辊道两部分组成，升温后，窑体尺寸发生变化，必须保证辊道和窑体相互适应，使辊子能自由转动，正常地运送制品。所以，辊道窑的砌筑除了遵循一般窑炉的砌筑规定外，在砌筑质量上要求更高，应该精心组织施工，确保它的砌筑质量。 5 .1 辊道窑窑体的砌筑 5 .1 .1 辊道窑砌筑前的准备 为了缩短砌筑时间，只有在准备好各种筑炉材料之后，方可开始动工。对筑炉耐火材料与保温材料的质量要认真进行检查，严格把关。每批筑炉材料应附有出厂合格证书，要检查证书注明的砖的等级是否符合技术规范或设计图纸上所规定的要求。对重要筑炉材料，例如烧成带砌体耐火材料与保温材料、吊顶砖、隔焰板等，必要时可送国家有关质量监督检验中心检验，确保它们的各项性能符合设计要求。 辊道窑筑炉材料多为轻质砖和陶瓷纤维，材料进厂后应存放在有盖仓库内，并且必须按种类、用途、规格和等级分别堆放，达到下列要求： （1）按施工顺序堆放，先使用的砖尽量靠近运输路线堆放。 （2）按炉子不同部位分别堆放。 （3）按砖的不同规格和不同砖种分别堆成砖垛。 （4）所有砖垛均应以标志标明砖种、砖号、主要尺寸及使用部位。 除上述筑炉材料的准备工作外，还应做好技术准备、人力组织、现场准备等工作。施工技术人员必须熟悉和审查施工图纸，必要时还应请设计人员进行技术交底。结合实际制定切实可行的施工方案和旋工计划，有效地安排各工种的劳动组织，合理地布置施工现场，保证窑炉砌筑工程顺利地按预定的施工进度进行，以加快施工进度，提高劳动生产率。 5 .1 .2 辊道窑砌筑的基本要求 辊道窑窑体均较薄，为保证窑体的气密性，要严格控制砖缝厚度：窑顶砖缝应小于 2m m ，窑墙、窑底的砖缝应小于 3m m 。炉子砌体的砖缝厚度应及时检查，在炉子每部分砌体每5m 2的表面上用塞尺检查10 处，当宽 15m m 、厚度等于被检查砖缝规定的塞尺插入砖缝不超过20m m 时，认为砖缝合格，比规定砖缝厚度大于 50％以内的砖缝一般应小于 3 处。 砌砖前，应根据炉子中心和标高检查砌体的各部分尺寸和相关标高，然后拉好准线，准线一定要拉紧，拉紧后还要用水平尺检查其水平度。砌砖时，必须使墙面与准线平行一致，但又不得碰着准线（离开约 1m m ）。 2 图5-1 砌体检查方法...
