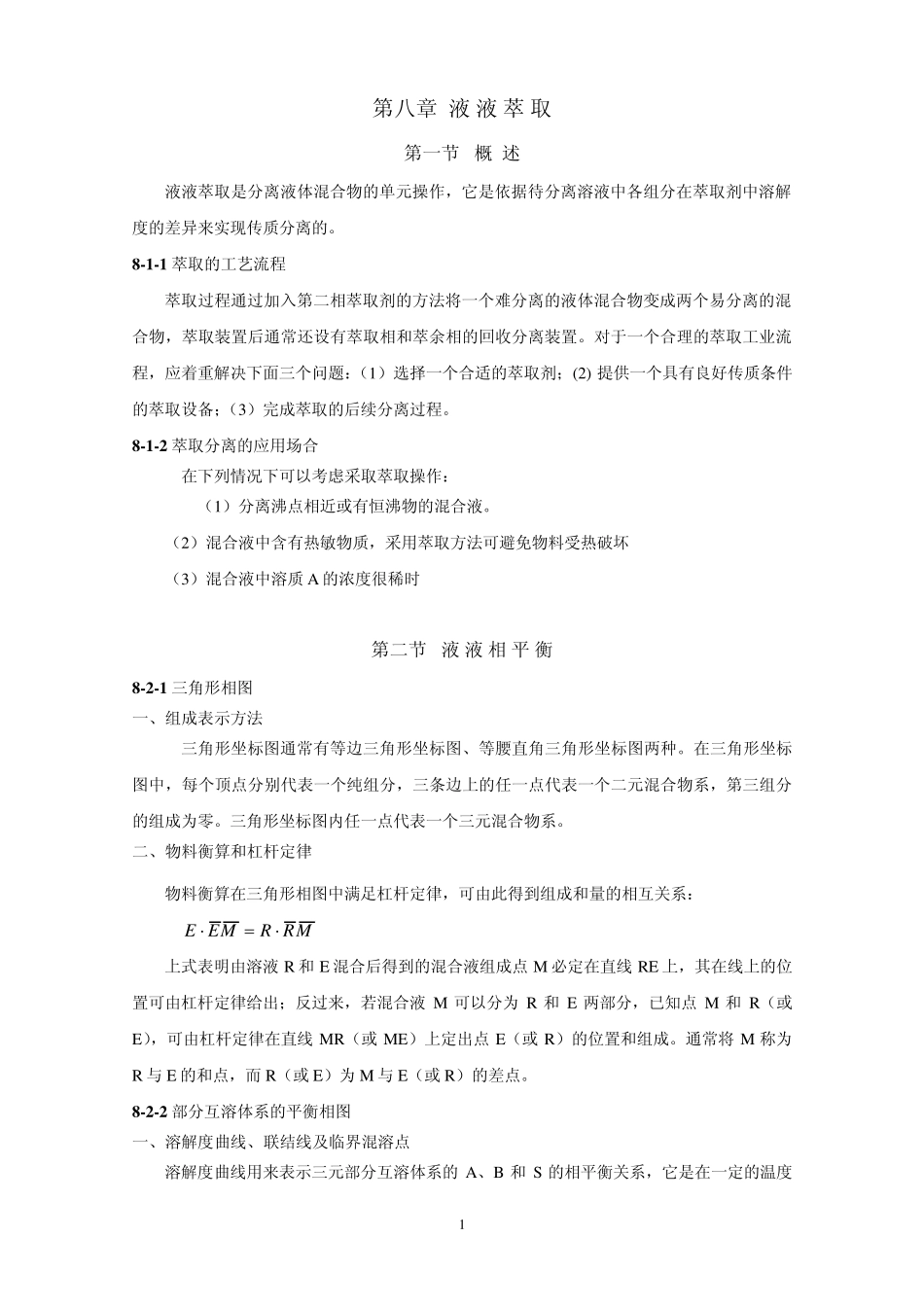

1 第八章 液 液 萃 取 第一节 概 述 液液萃取是分离液体混合物的单元操作，它是依据待分离溶液中各组分在萃取剂中溶解度的差异来实现传质分离的。 8 -1 -1 萃取的工艺流程 萃取过程通过加入第二相萃取剂的方法将一个难分离的液体混合物变成两个易分离的混合物，萃取装置后通常还设有萃取相和萃余相的回收分离装置。对于一个合理的萃取工业流程，应着重解决下面三个问题：（1）选择一个合适的萃取剂；(2) 提供一个具有良好传质条件的萃取设备；（3）完成萃取的后续分离过程。 8 -1 -2 萃取分离的应用场合 在下列情况下可以考虑采取萃取操作： （1）分离沸点相近或有恒沸物的混合液。 （2）混合液中含有热敏物质，采用萃取方法可避免物料受热破坏 （3）混合液中溶质 A 的浓度很稀时 第二节 液 液 相 平 衡 8 -2 -1 三角形相图 一、组成表示方法 三角形坐标图通常有等边三角形坐标图、等腰直角三角形坐标图两种。在三角形坐标图中，每个顶点分别代表一个纯组分，三条边上的任一点代表一个二元混合物系，第三组分的组成为零。三角形坐标图内任一点代表一个三元混合物系。 二、物料衡算和杠杆定律 物料衡算在三角形相图中满足杠杆定律，可由此得到组成和量的相互关系： MRRMEE 上式表明由溶液 R 和 E 混合后得到的混合液组成点 M 必定在直线 RE 上，其在线上的位置可由杠杆定律给出；反过来，若混合液 M 可以分为 R 和 E 两部分，已知点 M 和 R（或E），可由杠杆定律在直线 MR（或 ME）上定出点 E（或 R）的位置和组成。通常将 M 称为R 与 E 的和点，而 R（或 E）为 M 与 E（或 R）的差点。 8 -2 -2 部分互溶体系的平衡相图 一、溶解度曲线、联结线及临界混溶点 溶解度曲线用来表示三元部分互溶体系的 A、B 和 S 的相平衡关系，它是在一定的温度 2 和压强下由实验测定的。溶解度曲线将三角形相图分为两个区域，曲线以内为两相区，曲线以外为单相区。处于两相区内状态点的溶液在达到平衡，静置后会形成两相，两相组成的坐标点应处于溶解度曲线上。互为平衡的两相的组成点的连线为联结线。两相区内的任意一点都可以作出一条联结线，联结线的两端为互成平衡的共轭相，因此两相区是萃取操作能够进行的范围。 通过实验测得的联结线R1E1, R2E2, R3E3„„,以联结线为斜边，过联结线的两个端点，分别作AB 边和BS 边的平行线，两线相交得到交点J,K,H„„, 连...
