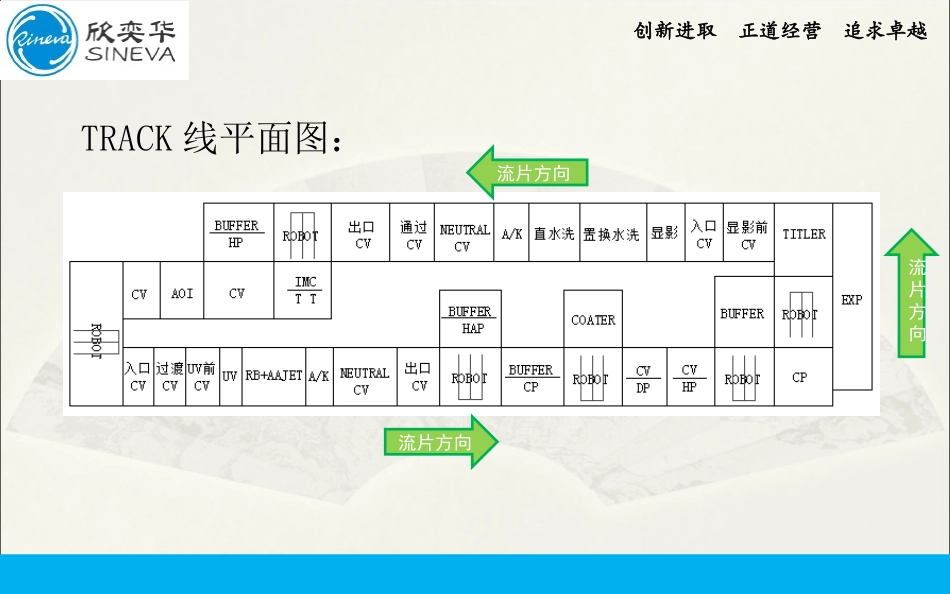

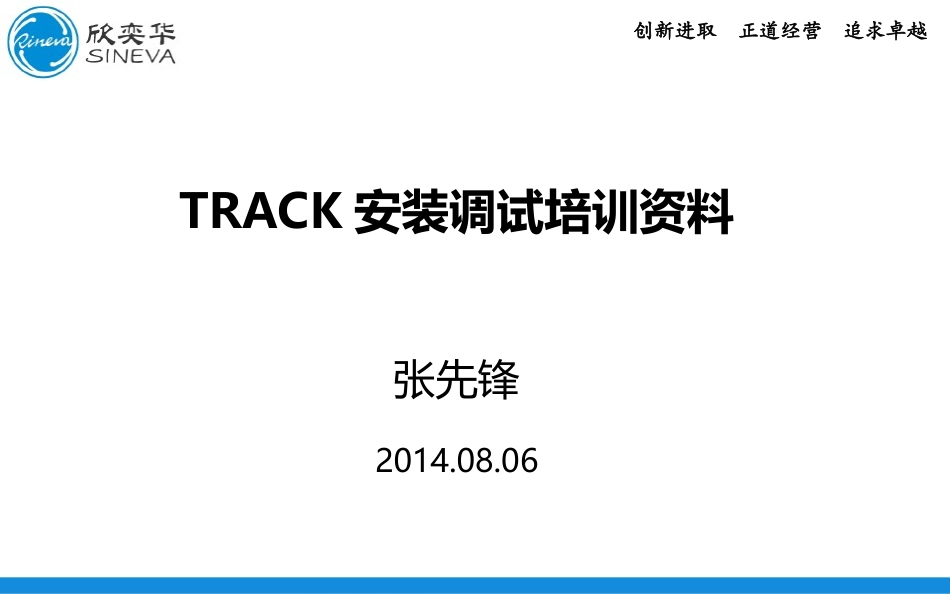

TRACK安装调试培训资料张先锋2014.08.06创新进取正道经营追求卓越创新进取正道经营追求卓越培训内容：一、CLEANER安装调试二、SB/HB/DB安装调试三、DEVELOPER安装调试创新进取正道经营追求卓越TRACK线平面图：流片方向流片方向流片方向创新进取正道经营追求卓越所有设备SETUP完成之后，我们开始进入TRACK线，各个单元并不是按照流片的先后顺序来调试的，很多时候是几个单元同时作业，而为了培训的方便，我们还是按照流片的顺序依次讲解各个单元。从整条TRACK线来说，分为INDEXER、CLEANER、DB、LC、SB、INTERFACE、EXP、TITLER、DEVELOPER、HB以及AOI，共11个单元，我们需要调试的是其中的5个单元：CLEANER、DB、SB、DEVELOPER及HB。本次调试的设备是B5TRACK9号线，名称：SK-2200G，编号：750G25076A创新进取正道经营追求卓越CLEANER单元包括：入口CV、过渡CV、UV前CV、UV（UV属于其他厂商调试）、RB+AAJET、A/K、NEUTRALCV以及出口CV。确认所有供给阀门处于关闭状态；确认所有控制柜处于OFF状态，开始投入电源（与DNS及客户）；盖板类、AAJET、追加roller等拆除。将入口CV和出口CV的整列关闭，中间各个UNITGuideroller调到最外侧。1、CLEANER调试前准备2、川幅调整（初调）一、CLEANER安装调整1231创新进取正道经营追求卓越调整入口CV操作侧第一个Guideroller，使其到侧板内侧距离为50mm，调整出口CV操作侧最后一个Guideroller，使其到侧板内侧距离为20mm，（这两个距离为经验值，视实际情况而定），用这两个Guideroller拉线作为基准线，再调整操作侧所有Guideroller，操作侧Guideroller与基准线距离为0mm。反操作侧的基准线做法与操作侧相同，反操作侧Guideroller与基准线距离分为两种：a、整列roller与基准线距离为0.5mm；b、单个Guideroller基准线距离为2mm。所用基板为2500mm*2200mm*0.5mm此时的川幅调整是初调，目的是传片，为DB、LC、SB、INTERFACE注意2创新进取正道经营追求卓越以及HBrobotTeaching做准备。最终的川幅调整以COATER基台为基准。LCrobotTeaching完成后（Teaching基准为COATER基台），用robot将基板放入出口CV中，以此基板的两侧边为基准，首先调好两侧整列roller，再由两侧整列roller为基准拉线，最后调整CLEANER所有Guideroller。具体调整做法与川幅调整（初调）的相同。再将Guideroller顶部到基板上表面的距离调整至4mm。3、川幅调整（终调）创新进取正道经营追求卓越出口CV终调川幅调整基准线创新进取正道经营追求卓越用随机携带的扳手将CLEANER所有搬送roller拧紧。4、搬送ROLLER拧紧确认创新进取正道经营追求卓越在Sensor旁边的搬送roller上放置一块厚度为2mm的PVC板，放一直尺于板上，扫动直尺，调整Sensor固定螺丝直到直尺稍微低于Sensor后锁紧螺丝。Sensor的高度允许误差为（0，+0.5），Sensor敏感度为小于0～5°时ON状态，5°～10°时OFF状态。5、摇摆SENSOR调整创新进取正道经营追求卓越将操作侧及反操作侧所有固定螺钉拧紧。CLEANER除了入口CV与出口CV有立替部，其他unit都处于倾斜状态，整体平面度需要调整。a、粗调，将两块基板分别放入贴合的两个unit中，观察两块基板的高度差，然后调节unit四个角的双头螺栓，使得两基板趋于同一平面；b、细调，将一块基板置于两个unit交界处，调节C-roller，方法同A/K调整中的C-roller调整。6、侧板固定螺钉拧紧7、上下流平面度调整创新进取正道经营追求卓越用张力计依次将同步带的张力调整到标准值（标准值参照《各部分标准张力表），具体做法：首先用张力计测量同步带当前张力，再与标准值比较，最后用扳手调节涨紧轮的松紧状态，使得同步带的张力在标准范围内。8、同步带张力调整创新进取正道经营追求卓越将先前拆下来的追加roller重新安装上，然后用0.2mm的塞尺测量上下搬送roller间的距离，允许误差为±0.1mm。在搬送roller旋转过程中，目测滚轴与中心固定架圆孔的同轴情况，如有偏离，调节固定架高度。确认ManualSW动作是否正常；确认整列气缸动作是否流畅，有无异常声音；调整整列气缸开闭速度，开闭时间相同：2.0±0.3s；9、追加ROLLER安装与调整10、搬送ROLLER中心变化确认11、入口CV调整213创新进...
