网线水晶头_接法图解

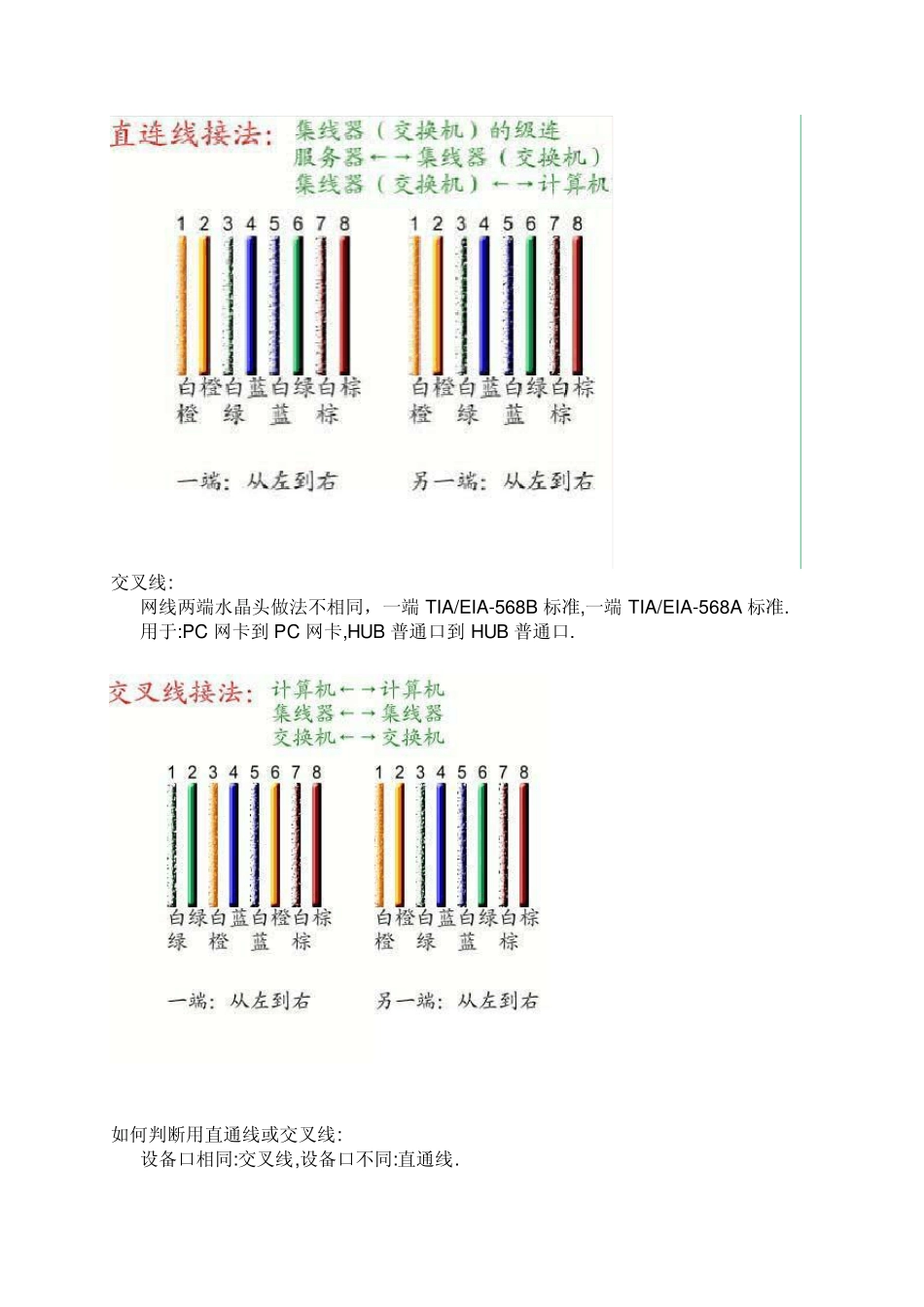

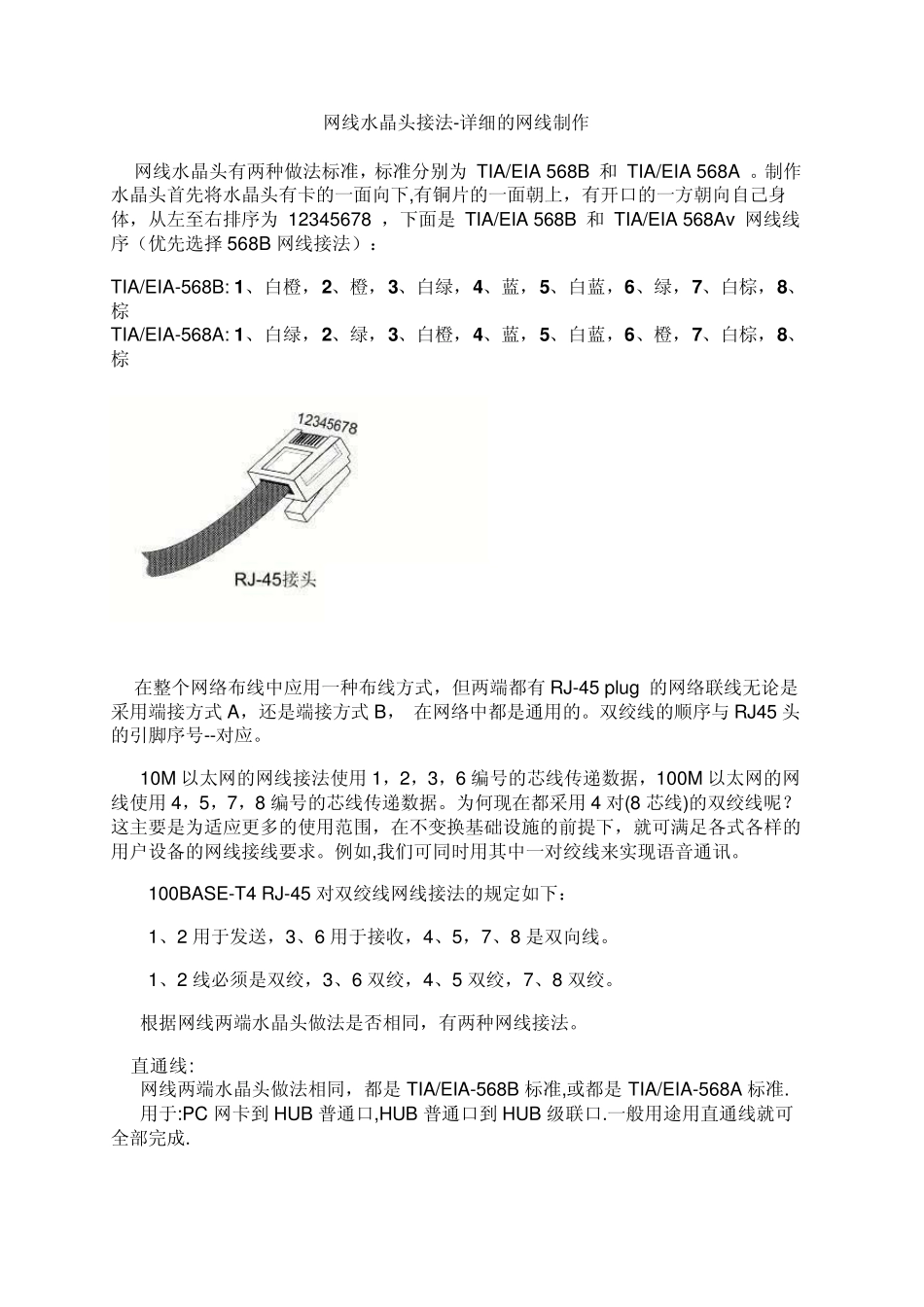

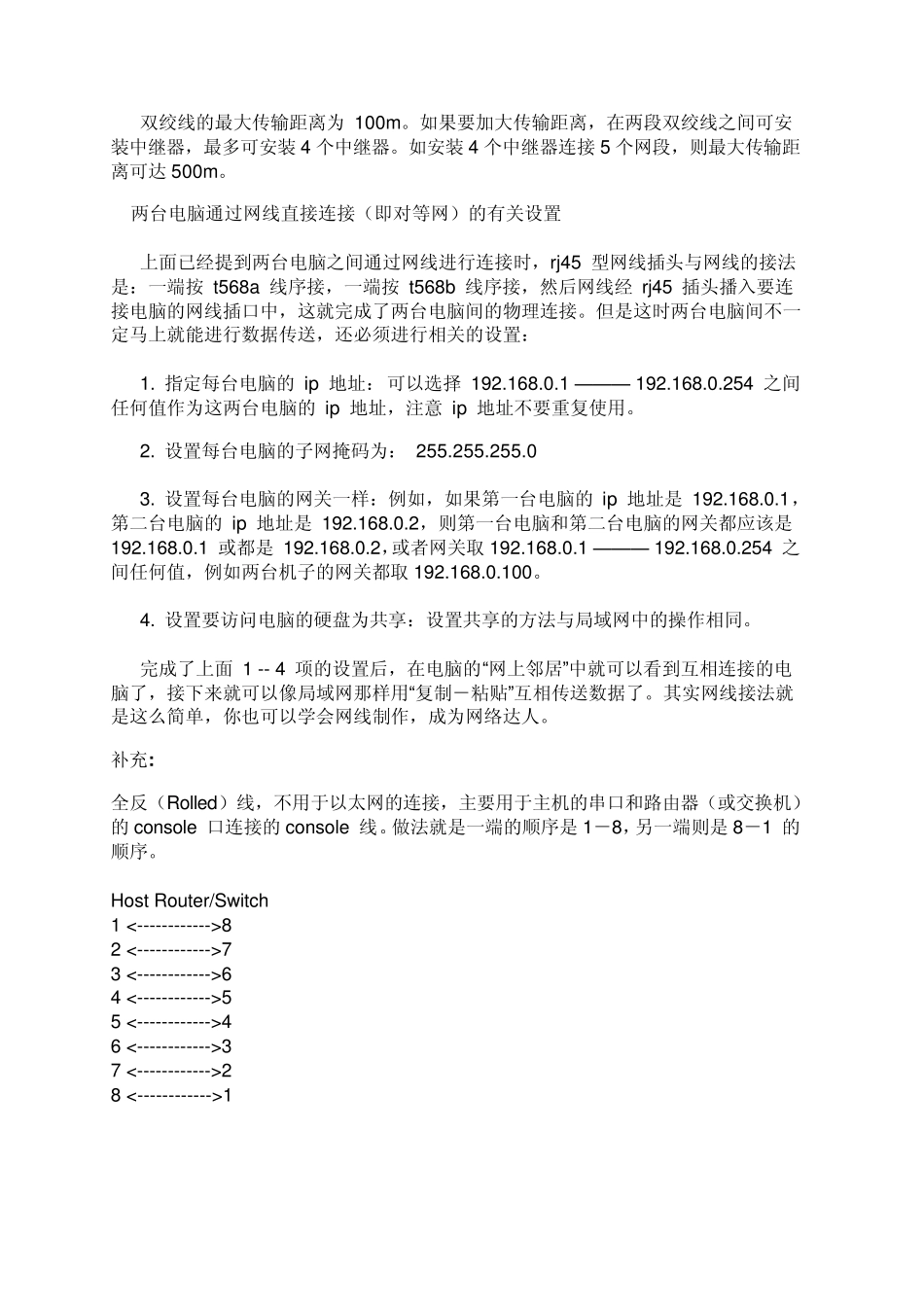

网线水晶头接法-详细的网线制作 网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B 网线接法）： TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式 A，还是端接方式 B， 在网络中都是通用的。双绞线的顺序与 RJ45 头的引脚序号--对应。 10M 以太网的网线接法使用 1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用 4，5，7，8 编号的芯线传递数据。为何现在都采用 4 对(8 芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45 对双绞线网线接法的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。 1、2 线必须是双绞，3、6 双绞，4、5 双绞，7、8 双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B 标准,或都是TIA/EIA-568A 标准. 用于:PC 网卡到 HUB 普通口,HUB 普通口到 HUB 级联口.一般用途用直通线就可全部完成. 交叉线: 网线两端水晶头做法不相同，一端TIA/EIA-568B 标准,一端TIA/EIA-568A 标准. 用于:PC 网卡到 PC 网卡,HUB 普通口到 HUB 普通口. 如何判断用直通线或交叉线: 设备口相同:交叉线,设备口不同:直通线. 双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装 4 个中继器。如安装 4 个中继器连接 5 个网段，则最大传输距离可达 500m。 两台电脑通过网线直接连接（即对等网）的有关设置 上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的...
