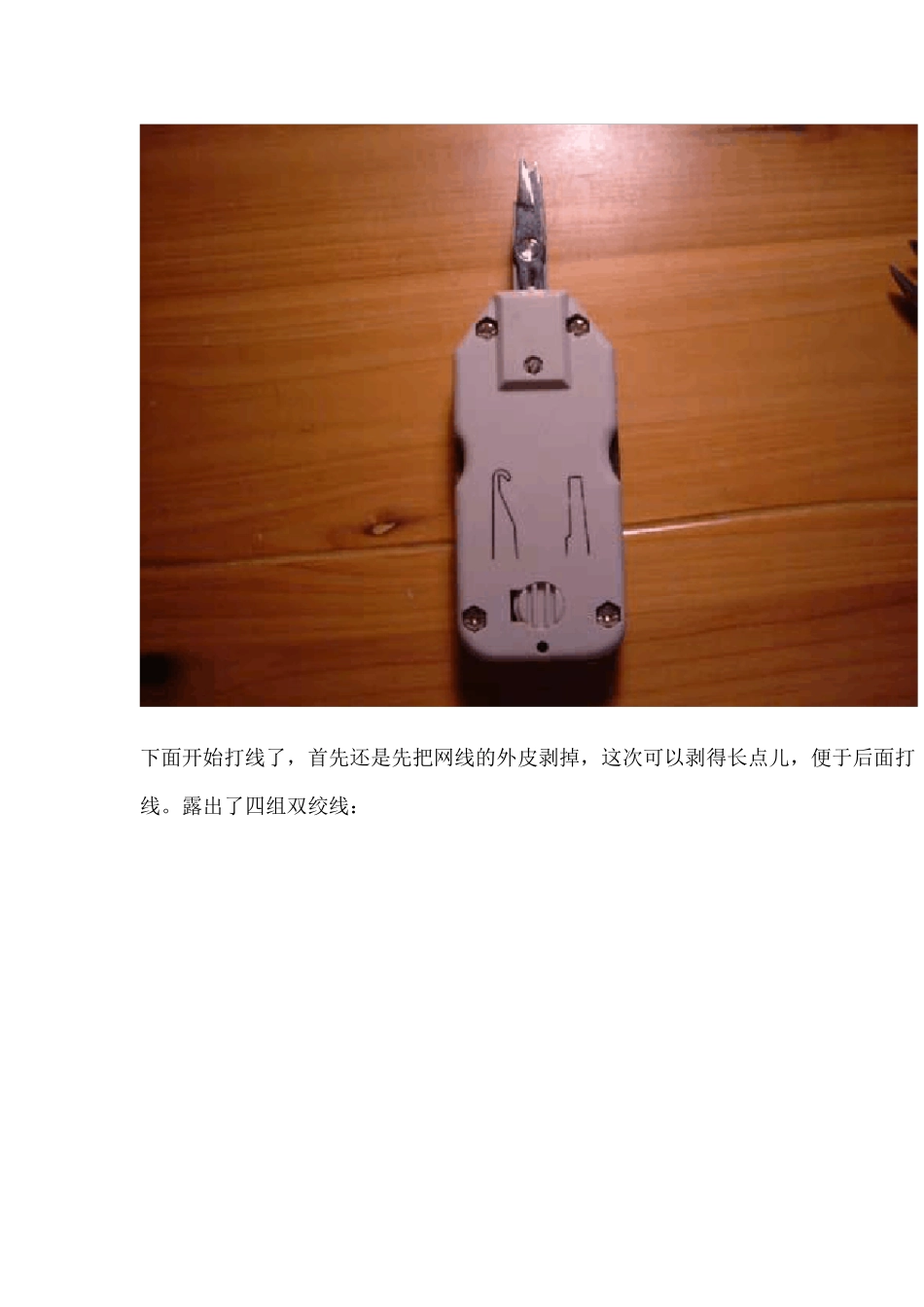

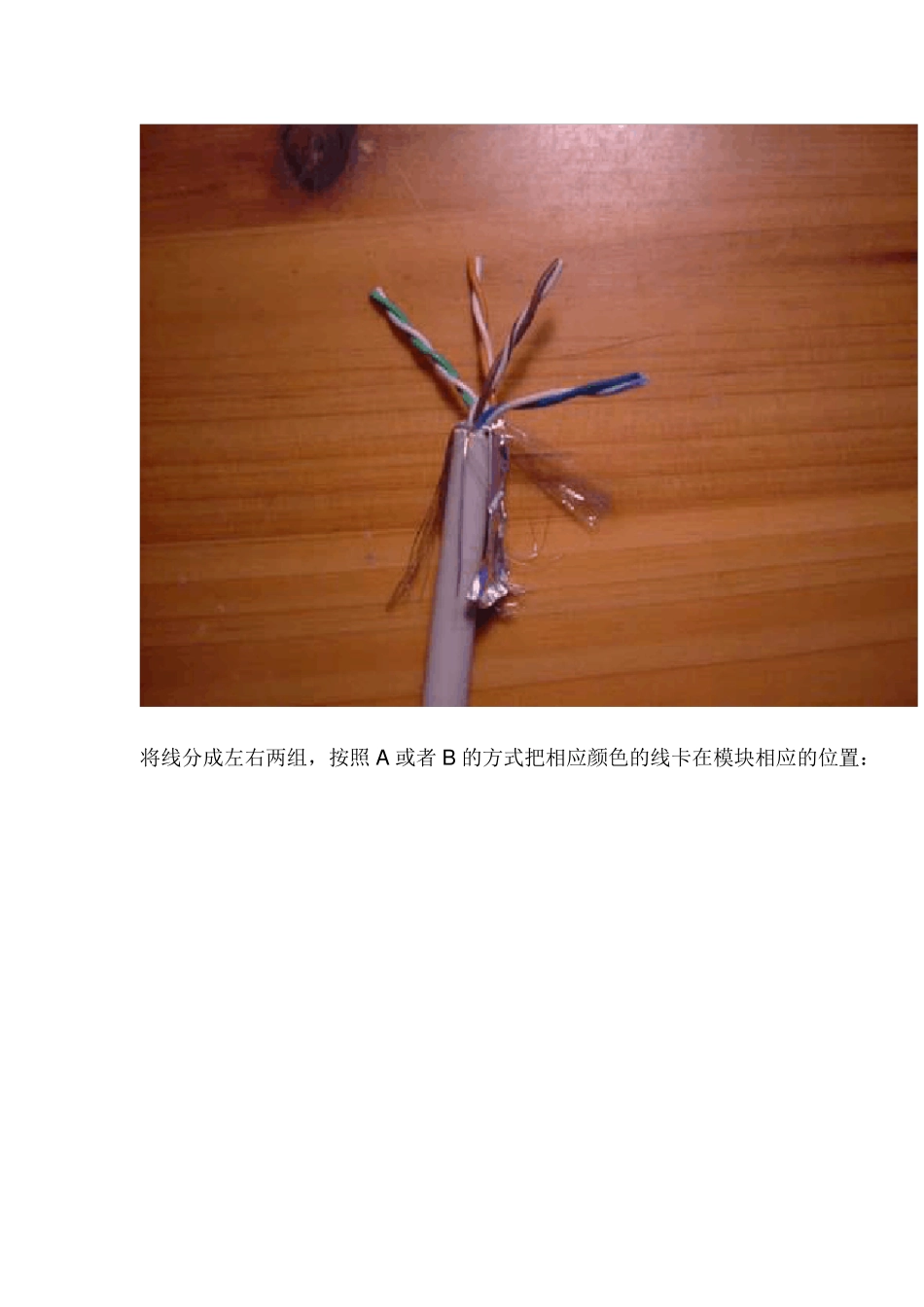

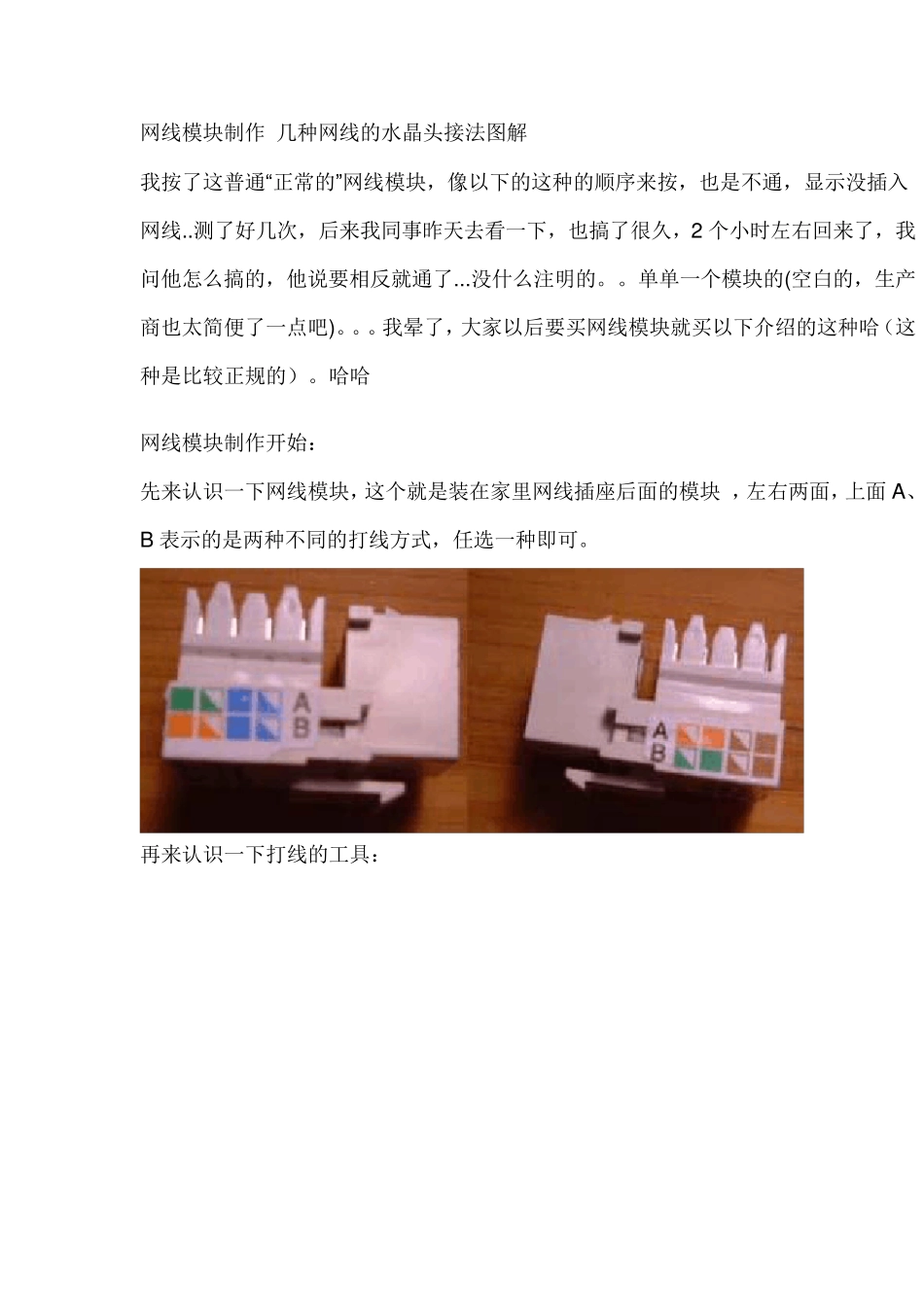

网线模块制作 几种网线的水晶头接法图解 我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2 个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。。单单一个模块的(空白的,生产商也太简便了一点吧)。。。我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。哈哈 网线模块制作开始: 先来认识一下网线模块,这个就是装在家里网线插座后面的模块 ,左右两面,上面A、B 表示的是两种不同的打线方式,任选一种即可。 再来认识一下打线的工具: 下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线: 将线分成左右两组,按照 A 或者 B 的方式把相应颜色的线卡在模块相应的位置: 在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。 下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。 将其他的线都按照一样的方式打好 所有的线都打好后就可以将模块装到8 6 盒面板上了 1 )一一对应接法。即双绞线的两端芯线要一一对应,即如果一端的第 1 脚为绿色,另一端的第 1 脚也必须为绿色的芯线,这样做出来的双绞线通常称之为“直连线”。但要注意的是 4 个芯线对通常不分开,即芯线对的两条芯线通常为相邻排列,这个,由于太简单且随意,图上未标出。 这种网线一般是用在集线器或交换机与计算机之间的连接。 (2 )1 -3 、2 -6 交叉接法。虽然双绞线有 4 对 8 条芯线,但实际上在网络中只用到了其中的 4 条,即水晶头的第 1 、第 2 和第 3 、第 6 脚,它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是:网线一端的第 1 脚连另一端的第 3 脚,网线一端的第 2 脚连另一头的第 6 脚,其他脚一一对应即可。这种排列做出来的通常称之为“交叉线. 例如,当线的一端从左到右的芯线顺序依次为: 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕, 另一端从左到右的芯线顺序则应当依次为: 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。 经常用于两台电脑直接互连传送数据! (3)100M...
