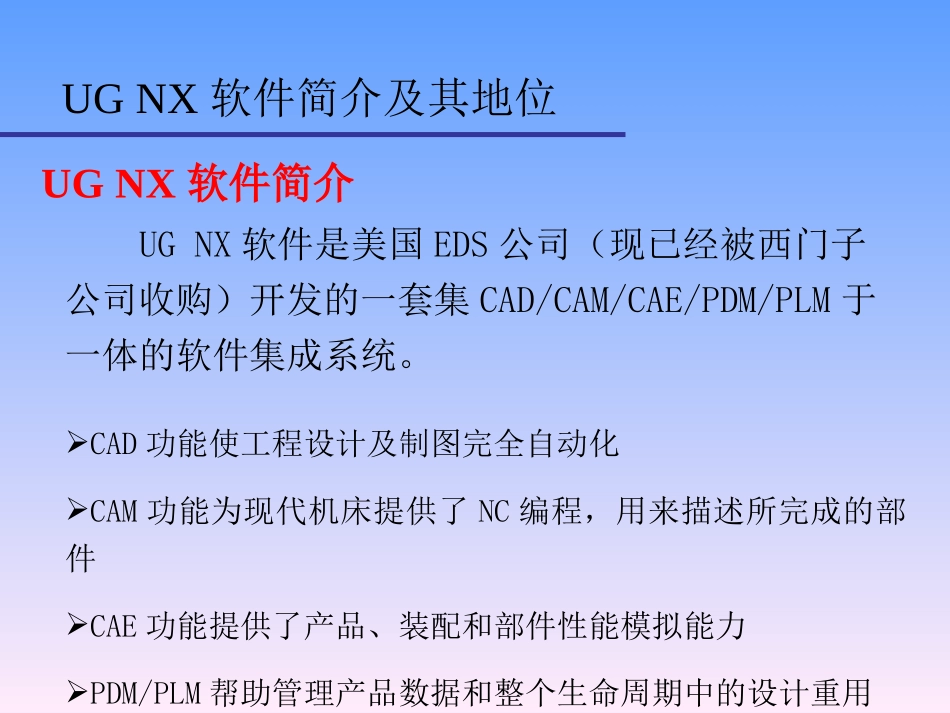

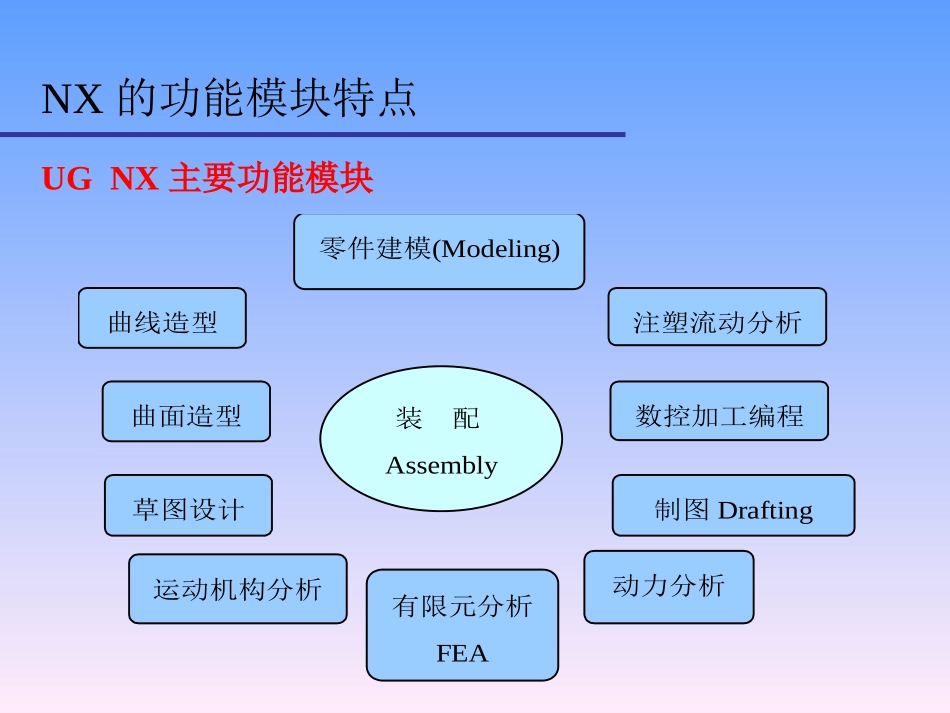

UG软件培训交流UGNX软件简介UGNX软件简介及其地位UGNX软件是美国EDS公司（现已经被西门子公司收购）开发的一套集CAD/CAM/CAE/PDM/PLM于一体的软件集成系统。CAD功能使工程设计及制图完全自动化CAM功能为现代机床提供了NC编程，用来描述所完成的部件CAE功能提供了产品、装配和部件性能模拟能力PDM/PLM帮助管理产品数据和整个生命周期中的设计重用UGNX主要功能模块NX的功能模块特点零件建模(Modeling)曲线造型制图Drafting有限元分析FEA运动机构分析装配Assembly动力分析曲面造型草图设计数控加工编程注塑流动分析UGNX产品建模典型流程启动UGNX软件新建一个文件或打开一个已存在的文件调用相应的模块选择具体的命令进行相关操作保存文件退出UGNX系统典型流程创建一个图形文件一个入门实例绘制产品的草图一个入门实例构造产品的三维模型一个入门实例绘制产品的工程图一个入门实例UGNX工作界面绝对坐标系工作坐标系标题栏菜单栏工具条资源条栏状态栏提示栏对话框水平拖动条工作区选择条标题栏和工作区标题栏工作区工作区即绘图区，是创建、显示和编辑图形的区域，也是进行结果分析和模拟仿真的窗口。版本号模块文件名编辑状态菜单栏工具栏提示栏和状态栏提示栏状态栏界面环境的定制工具栏的定制界面环境的定制工作界面背景定制鼠标和键盘的使用鼠标和键盘是主要输入工具，如果能够妥善运用鼠标按键与键盘按键，就能快速提高设计效率。因此正确、熟练的操作鼠标和键盘十分重要。鼠标操作键盘快捷键及其作用通过快捷键，设计者能快速提高效率。按键功能按键功能Ctrl+N新建文件Ctrl+J改变对象的显示属性Ctrl+O打开文件Ctrl+T几何变换Ctrl+S保存Ctrl+D删除Ctrl+R旋转视图Ctrl+B隐藏选定的几何体Ctrl+F满屏显示Ctrl+Shift+B颠倒显示和隐藏Ctrl+Z撤消Ctrl+Shift+U显示所有隐藏的几何体定制快捷键单击【定制】对话框上的右下方的【键盘】按钮，系统【定制键盘】对话框常用视图和模型显示常用视图在UG中，每一个视图都有一个名称，即视图名。UG系统自定义的视图称为标准视图。，标准视图主要有【正二侧视图】、【正等测视图】、【上视图】（俯视图）、【下视图】（仰视图）、【左视图】、【右视图】、【前视图】（主视图）、【后视图】。常用视图和模型显示模型显示带边着色着色带有变暗边的线框带有隐藏边的线框静态线框视图操作视图操作主要是指利用【视图】工具条上的命令对视图进行变换，如旋转、缩放、移动和刷新等。操作导航器装配导航器部件导航器重用库InternetExplore历史记录系统材料ProcessStudio加工向导角色系统可视化场景资源条导航器的作用通过导航器可以方便地查看与管理模型，导航器中会显示模型的所有信息，修改这些信息将驱动模型的变化。比如，通过部件导航器，可以查看部件的模型树，并对部件进行修改，如修改特征参数等。对于复杂模型，通过导航器能方便地组织模型的拓扑结构，模型修改也将更清晰。UGNX中的坐标系绝对坐标系（ACS）系统默认的坐标系，其原点位置和各坐标轴线的方向永远保持不变，是固定坐标系，用X、Y、Z表示。绝对坐标系可以作为零件和装配的基准。工作坐标系（WCS）UGNX系统提供给用户的坐标系，也是经常使用的坐标系。用户可以根据需要任意移动它的位置，也可以设置属于自己的工作坐标系。用XC、YC、ZC表示。机械坐标系（MCS）一般用于模具设计、加工和配线等向导操作中，一般用户使用比较少。通用工具几何图形管理工具显示与隐藏工具层管理器类选择器坐标系平面与基准平面矢量与基准轴几何图形管理工具显示与隐藏工具几何图形管理工具层管理器几何图形管理工具图层设置对话框【设为可选】：层上的对象是可见的，而且也能被选择和编辑。【设为仅可见】：层上的对象是可见的，但不能选择，也不能进行其它操作。【设为不可见】：层上的对象不显示。设置【工作图层】后，所创建的对象就位于该工作层。【显示】：可控制在列表框中显示哪些图层。【所有图层】：显示包括1~256层在内的所有图层。【含有对象的图层】：只显示包含对象的图层。【所有可选图层】：只显示可选的图层。【所有可见图层】：只显示可见或...
