网络实验报告小型校园网的设计与组建

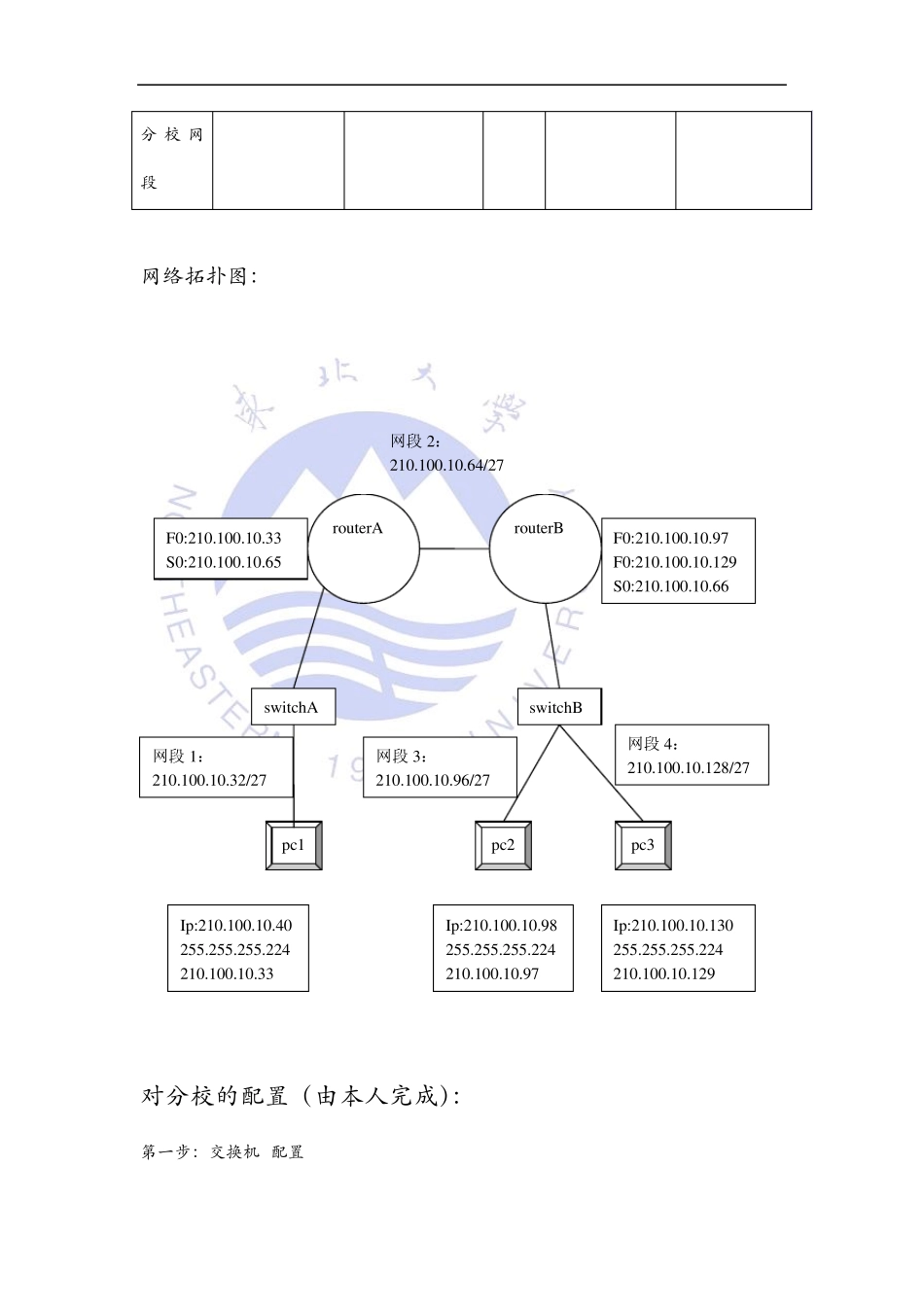

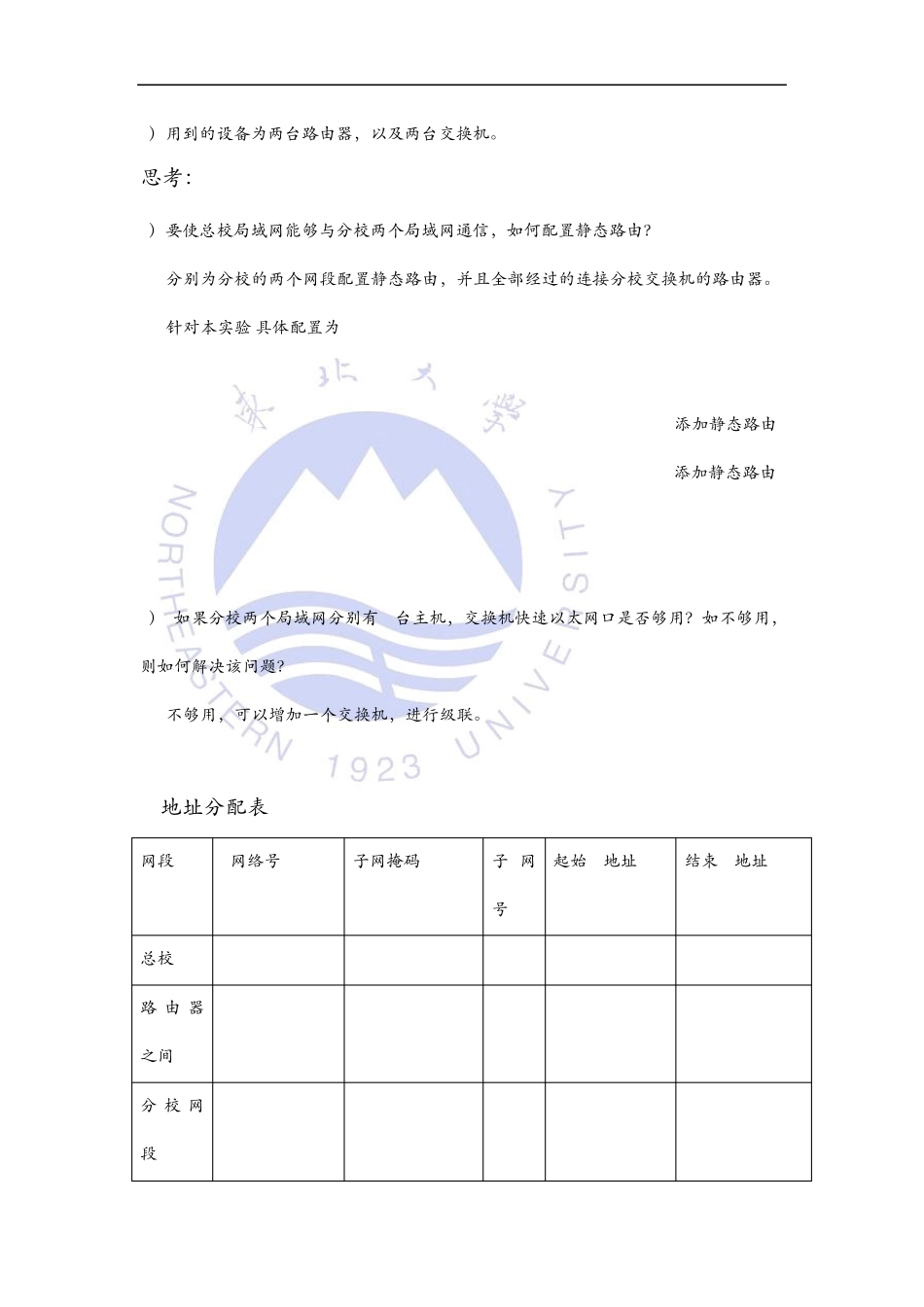

网络实验报告 实验十二 小型校园网的设计与组建 12.1 实验目的 计算机网络是一门实践性较强的技术，课堂教学应该和实践环节紧密结合。计算机网络实验培养学生具有独立进行计算机网络架构和设计能力，提高学生的网络设备使用水平，以及将理论与实践相结合的能力。 12.2 实验环境及设备 2台路由器、2台交换机、3台PC机 12.3 实验的内容和要求 根据要求，设计并搭建一个校园网。要求进行子网划分和结构设计，并将网络结构建立起来。最后完成网络设备的调试。 12.4 实验说明 某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20台计算机，分校由VLAN划分为两个局域网，分别有10台计算机。该校被分配了一个C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。请进行网络设计，将总校和分校各个局域网连接起来。 根据要求，设计IP地址分配表，设计网络结构，画出网络拓扑图。 根据设计搭建网络结构。 配置网络设备，完成网络调试。 提示： 1）使用IP子网掩码的原理设计IP地址分配表。 2）用到的设备为两台路由器，以及两台交换机。 思考： 1）要使总校局域网能够与分校两个局域网通信，如何配置静态路由？ 分别为分校的两个网段配置静态路由，并且全部经过的连接分校交换机的路由器。 针对本实验,具体配置为: Router1#con Router1(config)#ip route 210.100.10.96 255.255.255.224 210.100.10.66 ! 添加静态路由 Router1(config)#ip route 210.100.10.128 255.255.255.224 210.100.10.66 ! 添加静态路由 Router1(config)#end 2） 如果分校两个局域网分别有20台主机，交换机快速以太网口是否够用？如不够用，则如何解决该问题？ 不够用，可以增加一个交换机，进行级联。 IP地址分配表 网段 网络号 子网掩码 子 网号 起始IP地址 结束IP地址 总校 210.100.10.32 255.255.255.224 001 210.100.10.33 210.100.10.62 路 由 器之间 210.100.10.64 255.255.255.224 010 210.100.10.65 210.100.10.94 分 校 网段1 210.100.10.96 255.255.255.224 011 210.100.10.97 210.100.10.126 分 校 网段2 210.100.10.128 255.255.255.224 100 210.100.10.129 210.100.10.158 网络拓扑图： 对分校的配置（由本人完成）： 第一步：交换机B配置 routerA routerB sw itchA sw itchB pc1 pc2 pc3 Ip:210.100.10.40 255.255.255.224 210.100.10.33 Ip:210...
