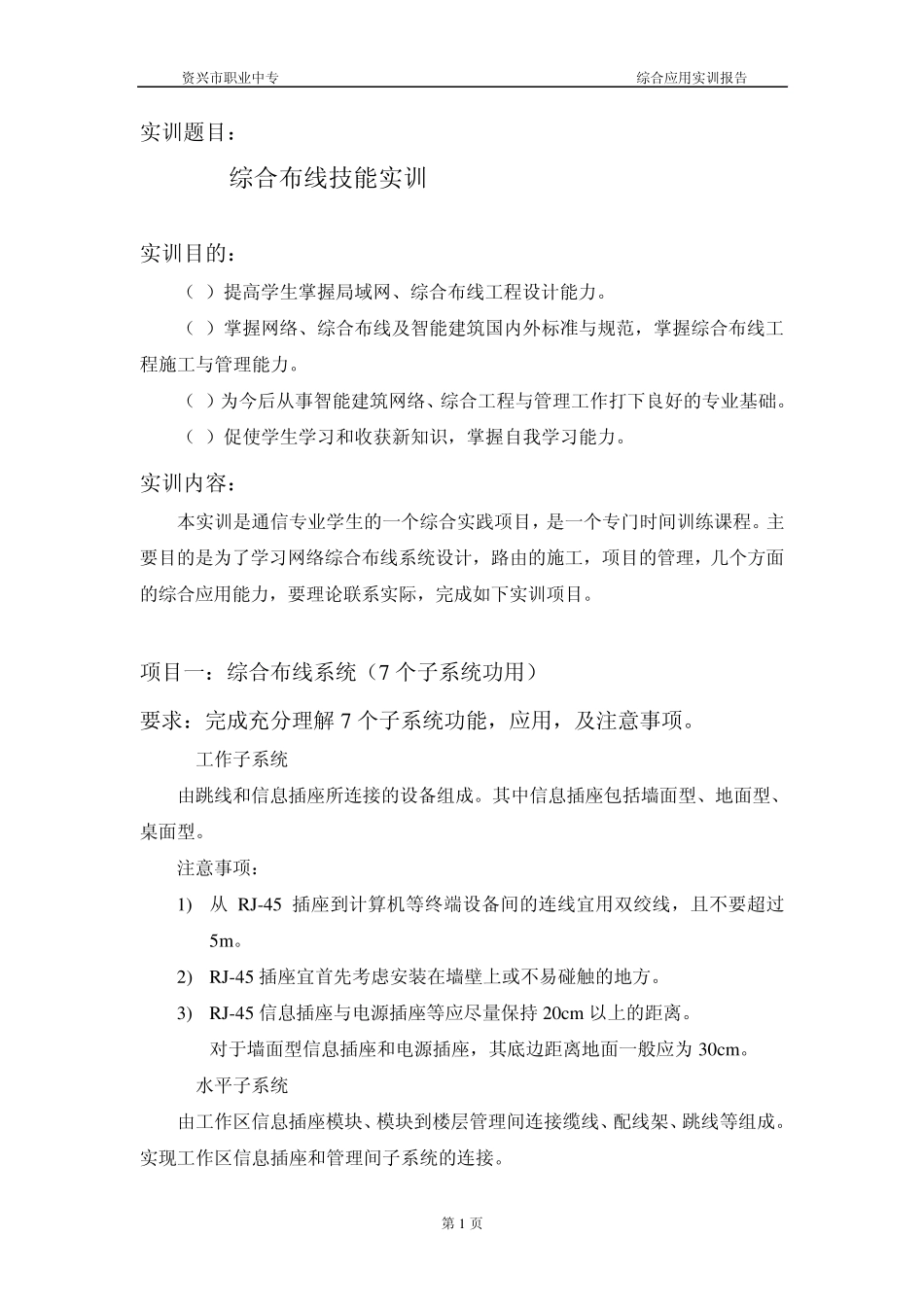

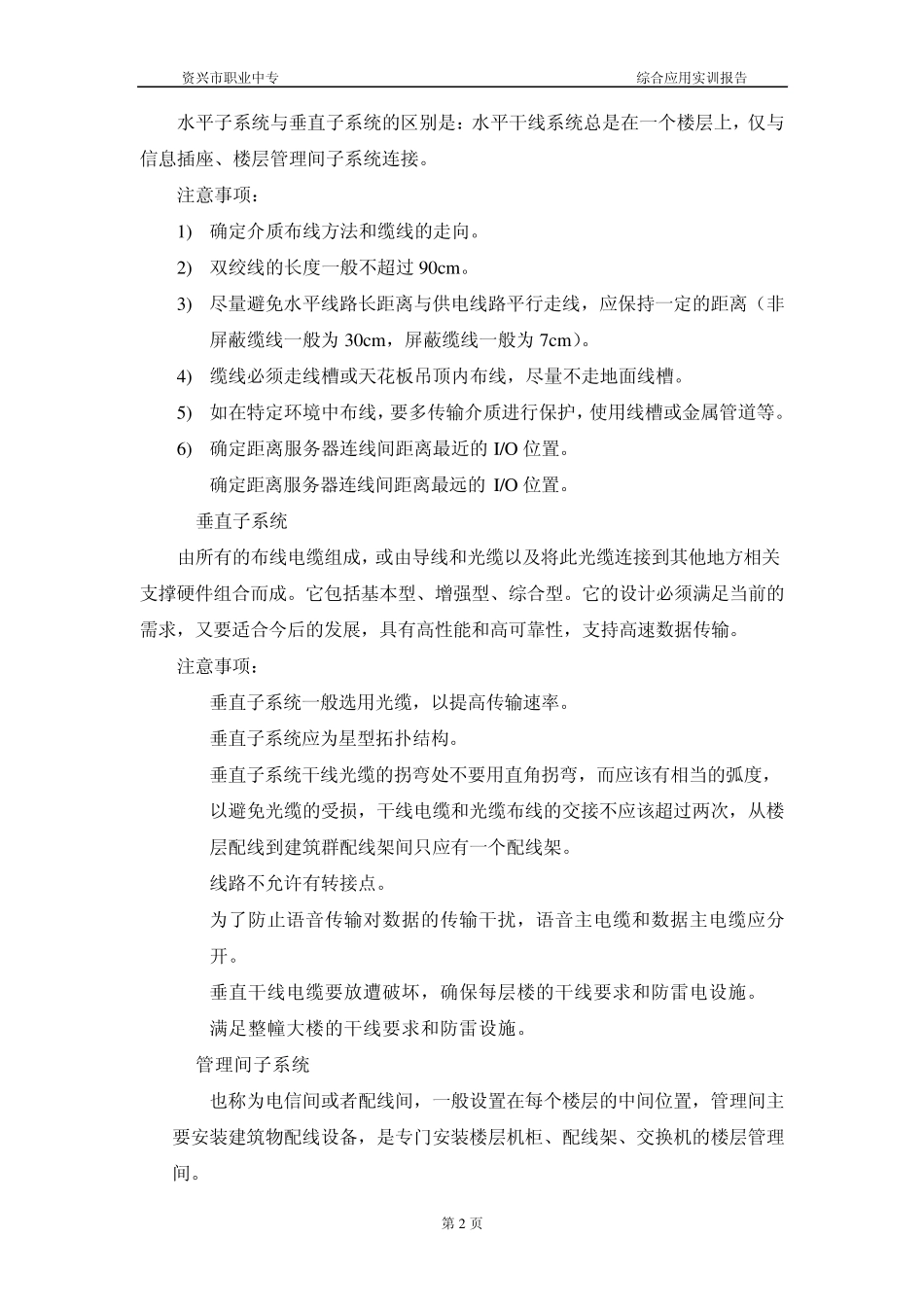

2014-2015 学年第一学期 《综合布线技能》项目报告 班级：计算机44、45班 学号： 姓名： 指导教师：易跃忠 资 兴 市 职 业 中 专 资兴市职业中专 综合应用实训报告 第1 页 实训题目： 综合布线技能实训 实训目的： （1）提高学生掌握局域网、综合布线工程设计能力。 （2）掌握网络、综合布线及智能建筑国内外标准与规范，掌握综合布线工程施工与管理能力。 （3）为今后从事智能建筑网络、综合工程与管理工作打下良好的专业基础。 （4）促使学生学习和收获新知识，掌握自我学习能力。 实训内容： 本实训是通信专业学生的一个综合实践项目，是一个专门时间训练课程。主要目的是为了学习网络综合布线系统设计，路由的施工，项目的管理，几个方面的综合应用能力，要理论联系实际，完成如下实训项目。 项目一：综合布线系统（7 个子系统功用） 要求：完成充分理解 7 个子系统功能，应用，及注意事项。 1.工作子系统 由跳线和信息插座所连接的设备组成。其中信息插座包括墙面型、地面型、桌面型。 注意事项： 1) 从 RJ-45 插座到计算机等终端设备间的连线宜用双绞线，且不要超过5m 。 2) RJ-45 插座宜首先考虑安装在墙壁上或不易碰触的地方。 3) RJ-45 信息插座与电源插座等应尽量保持 20cm 以上的距离。 4) 对于墙面型信息插座和电源插座，其底边距离地面一般应为 30cm 。 2.水平子系统 由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。实现工作区信息插座和管理间子系统的连接。 资兴市职业中专 综合应用实训报告 第2 页 水平子系统与垂直子系统的区别是：水平干线系统总是在一个楼层上，仅与信息插座、楼层管理间子系统连接。 注意事项： 1) 确定介质布线方法和缆线的走向。 2) 双绞线的长度一般不超过 90cm 。 3) 尽量避免水平线路长距离与供电线路平行走线，应保持一定的距离（非屏蔽缆线一般为 30cm ，屏蔽缆线一般为 7cm ）。 4) 缆线必须走线槽或天花板吊顶内布线，尽量不走地面线槽。 5) 如在特定环境中布线，要多传输介质进行保护，使用线槽或金属管道等。 6) 确定距离服务器连线间距离最近的I/O 位置。 7) 确定距离服务器连线间距离最远的I/O 位置。 3.垂直子系统 由所有的布线电缆组成，或由导线和光缆以及将此光缆连接到其他地方相关支撑硬件组合而成。它包括基本型、增强型、综合型。它的设计必须满足当前的需求，又要适合今后...
