罗斯蒙特流量计

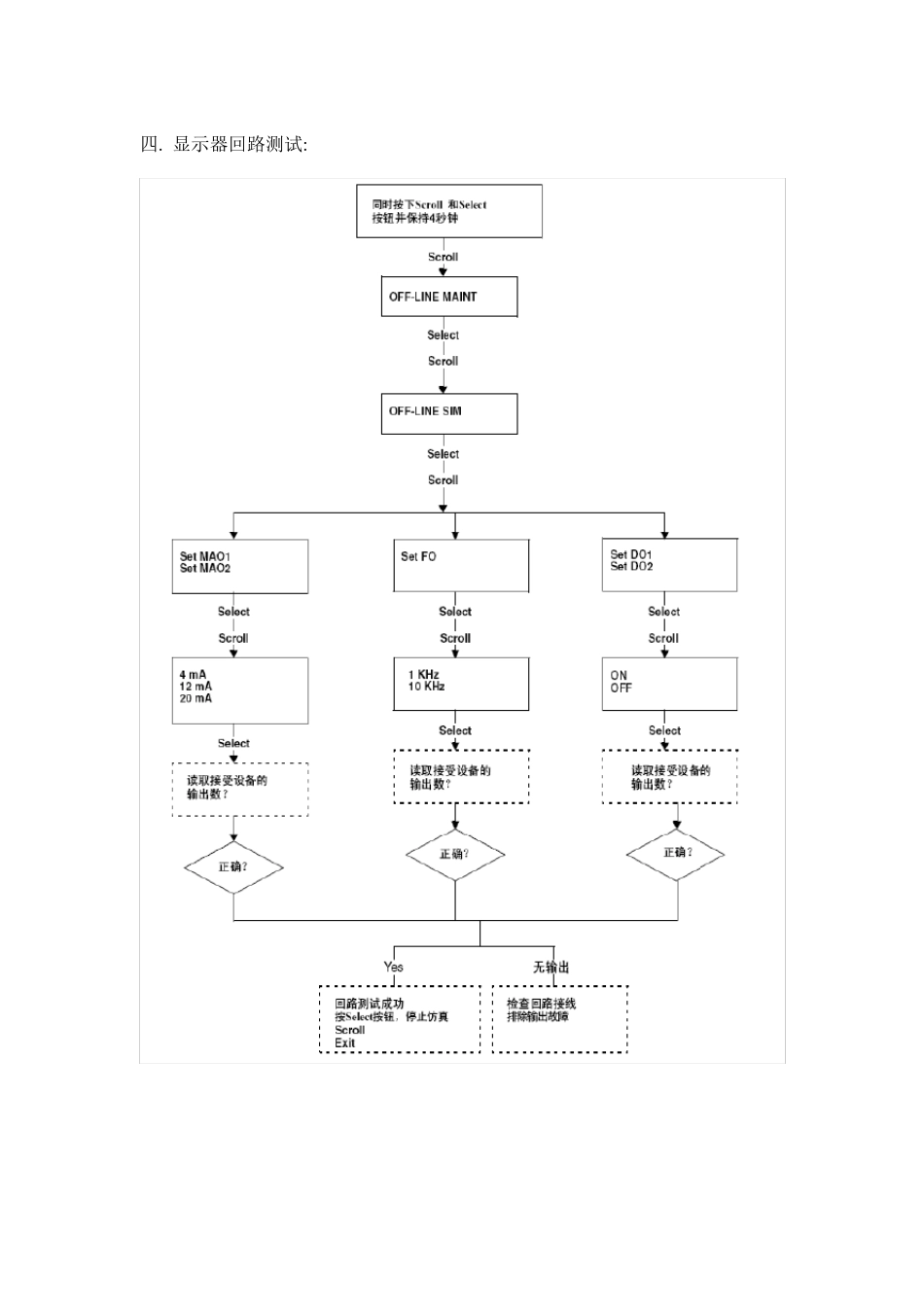

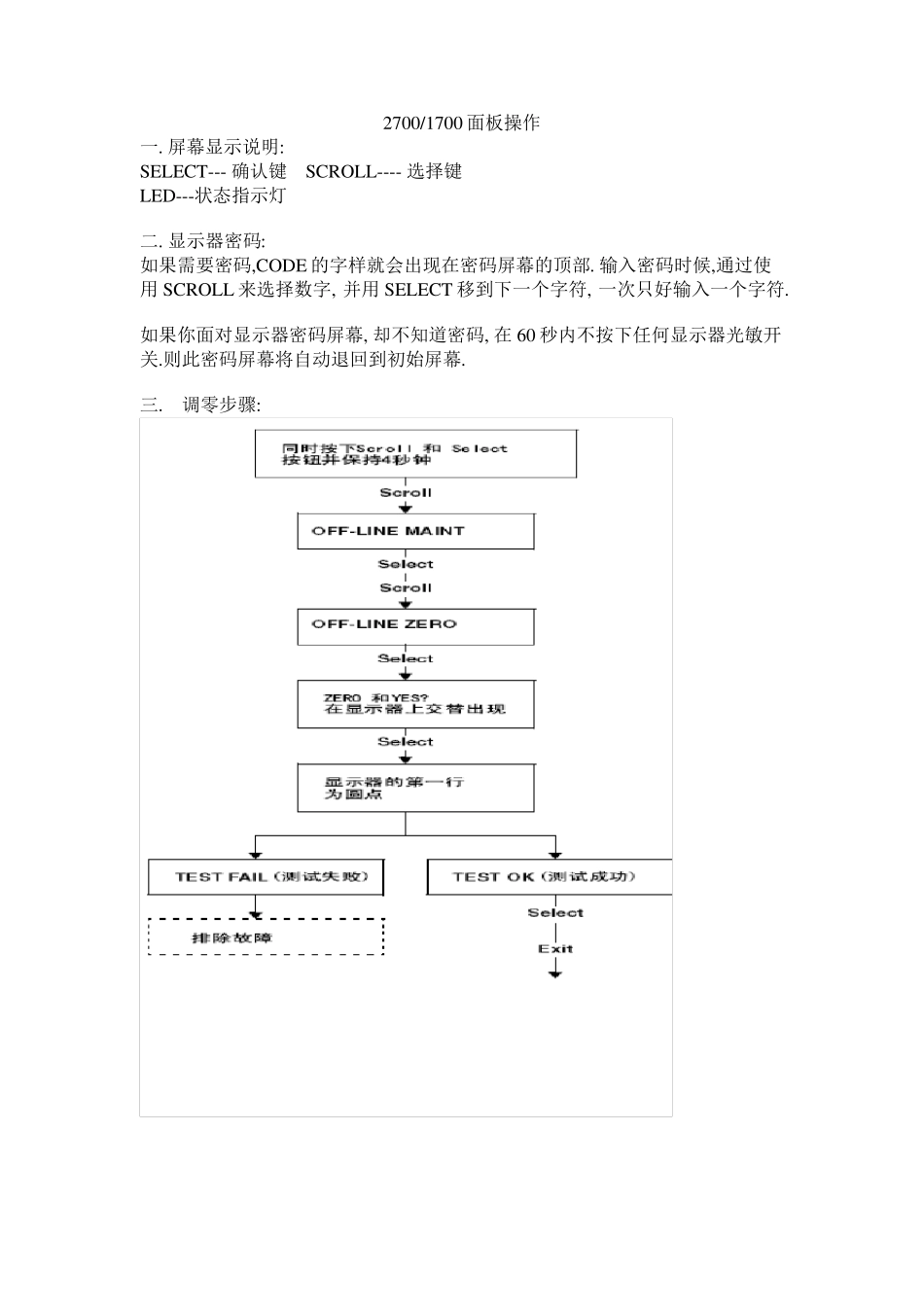

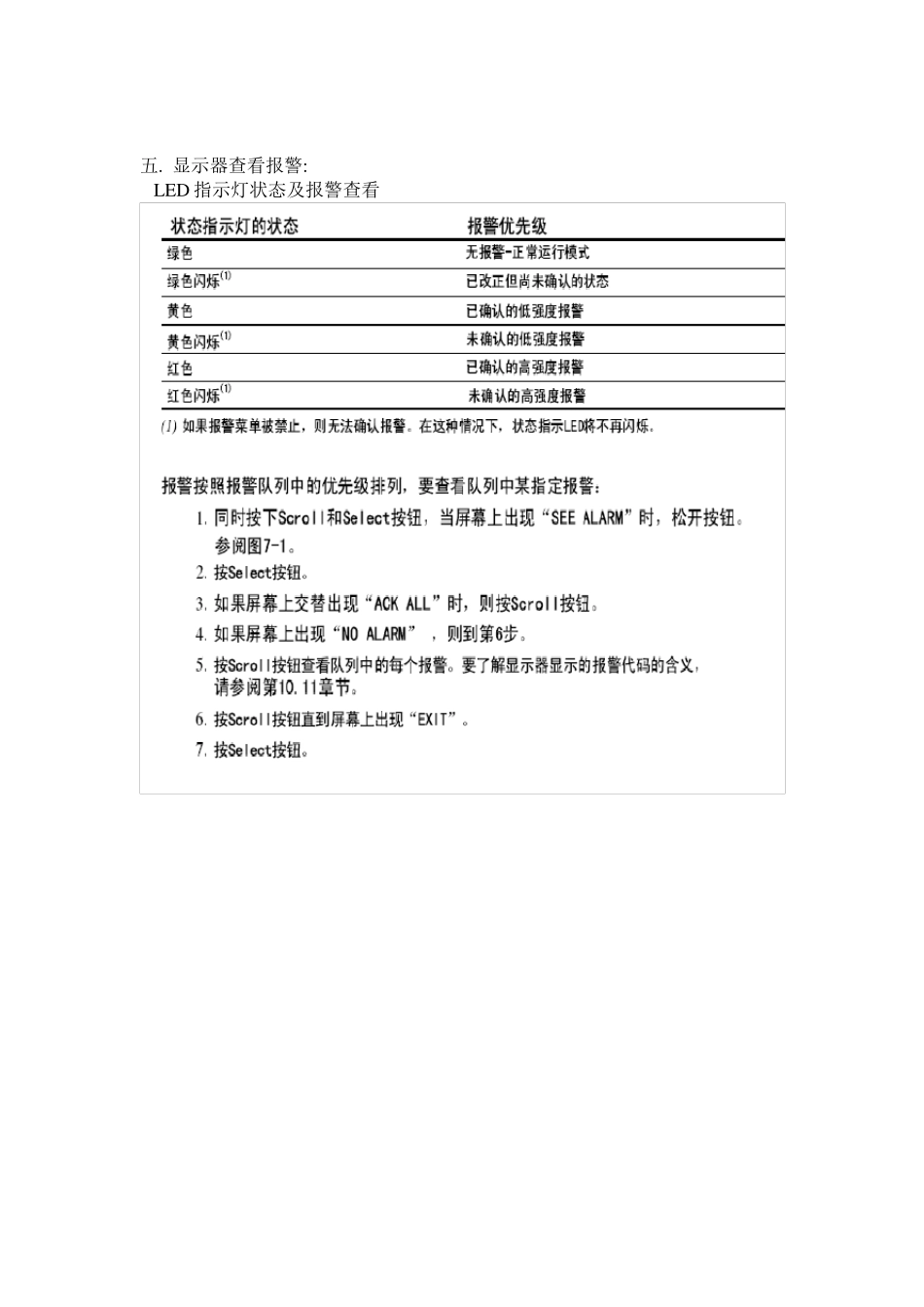

2700/1700 面板操作 一. 屏幕显示说明: SELECT--- 确认键 SCROLL---- 选择键 LED---状态指示灯 二. 显示器密码: 如果需要密码,CODE 的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用 SCROLL 来选择数字, 并用 SELECT 移到下一个字符, 一次只好输入一个字符. 如果你面对显示器密码屏幕, 却不知道密码, 在 60 秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕. 三. 调零步骤: 四. 显示器回路测试: 五. 显示器查看报警: LED 指示灯状态及报警查看 六. 管理累积量和库存量: 七: 测量单位设置: SELECT+SCROLL 按 4 秒 SEE ALARM [SCROLL] OFFLINE MAINTAIN [SELECT] [SCROLL] CONFIG [SELECT] MASS [SELECT] 可以按 SCROLL 选择你要的单位 选定后按 SELECT 按 SCROLL 直到出现 EXIT [SELECT] 体积单位和密度单位设置和上述步骤相同 八 量程设置(LRV URV) [SELECT+SCROLL] 按 4 秒 SEE ALARM [SCROLL] OFFLINE MAINTAIN [SELECT] 继续按 SCROLL 直到出 现 MAO1 [SELECT] SRC MAO1 [SELECT] MFLOW [SELECT] SRC MAO1 [SCROLL] 4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1 [SCROLL] 20 MAO1 [SELECT] 输入最 大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按 SELECT 退出. 其他量程设置和上述步骤相同. NOTE: SELECT+SCROLL 表示两个键同时按下 九: 报警代码和解决办法 报警代码 内容 可解决办法 A1 核心处理器EEPROM 检验 重新给流量计上电.流量计需要维修请于高准公司联系 A2 核心处理器RAM 出错, 重新给流量计上电.流量计需要维修请于高准公司联系 A3 传感器故障 1.J 检查测试点 2.检查传感器线圈 3 检查传感器接线 4.检查团状流 5 检查传感器管道 A4 温度超范围 1.检查测试点 2.检查传感器RTD 读数 3.检查传感器接线 4.验证流量计特性化. 5.验证工作温度处于传感器和变送器的范围之内 6.请于高准公司联系 A5 输入超范围 1.检查测试点 2.检查传感器线圈. 3.验证步骤. 4.验证 4 毫安和20 毫安的值. 5.验证变送器组态中的标定系数. A6 现场设备未特性化 1.检查特性化,请特别检查 FCF 和K1 值. 2.请于高准公司联系 A7 实时中断故障 1.重新给流量计上电. 2 请于高准公司联系 A8 密度超出限定范围 1.检查测试点 2.检查传感器线圈 3 验证步骤,检查...
