美制线缆标准简称AWG的详尽解释

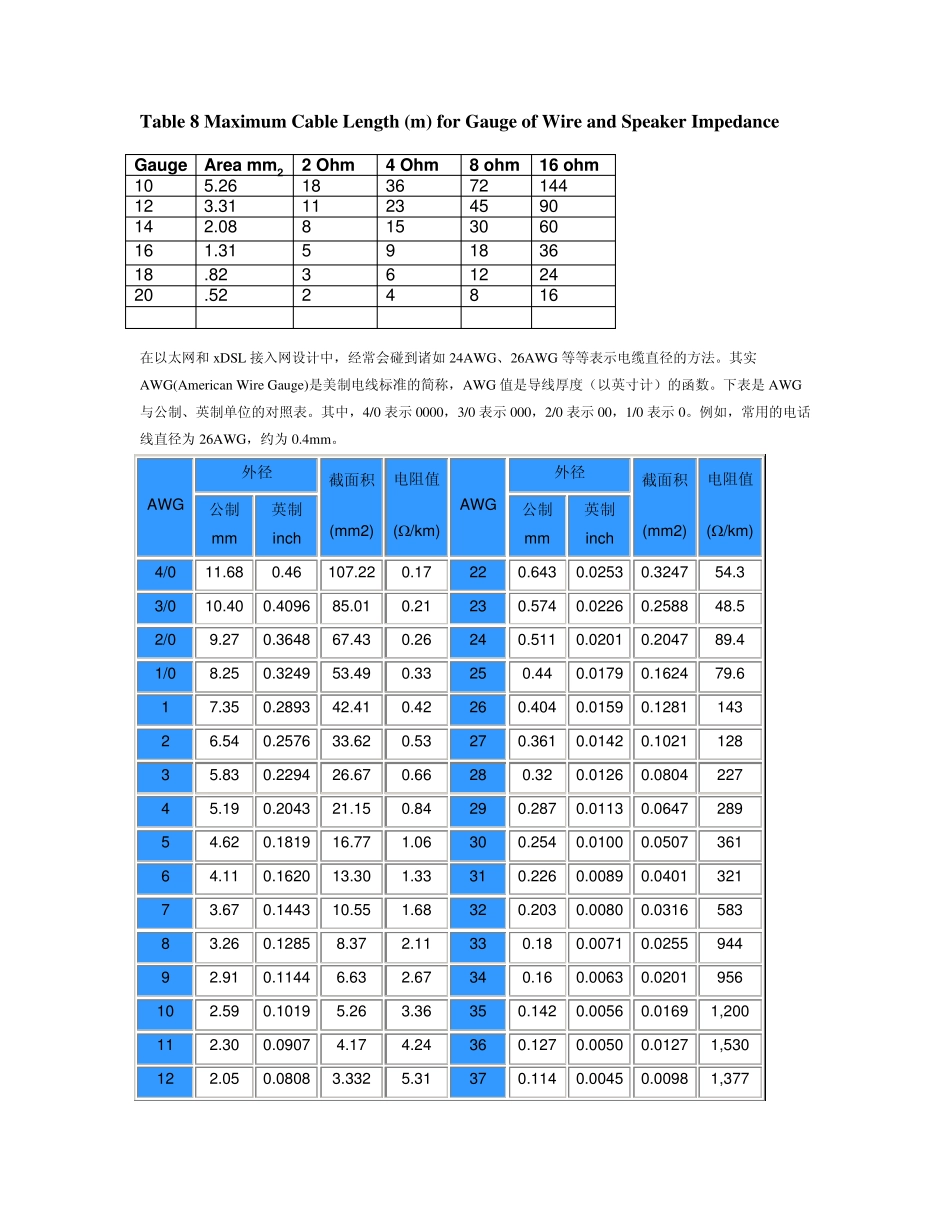

美制线缆标准简称AWG的详尽解释_第1页
1/7
美制线缆标准简称AWG的详尽解释_第2页
2/7
美制线缆标准简称AWG的详尽解释_第3页
3/7
Table 8 Maximum Cable Length (m) for Gauge of Wire and Speaker Impedance Gau ge Area mm2 2 Ohm 4 Ohm 8 ohm 16 ohm 10 5.26 18 36 72 144 12 3.31 11 23 45 90 14 2.08 8 15 30 60 16 1.31 5 9 18 36 18 .82 3 6 12 24 20 .52 2 4 8 16 在以太网和x DSL 接入网设计中,经常会碰到诸如24AWG、26AWG 等等表示电缆直径的方法。其实AWG(American Wire Gau ge)是美制电线标准的简称,AWG 值是导线厚度(以英寸计)的函数。下表是 AWG与公制、英制单位的对照表。其中,4/0 表示 0000,3/0 表示 000,2/0 表示 00,1/0 表示 0。例如,常用的电话线直径为 26AWG,约为 0.4mm。 AWG 外径 截面积 (mm2) 电阻值 (/km) AWG 外径 截面积 (mm2) 电阻值 (/km) 公制mm 英制inch 公制mm 英制inch 4/0 11.68 0.46 107.22 0.17 22 0.643 0.0253 0.3247 54.3 3/0 10.40 0.4096 85.01 0.21 23 0.574 0.0226 0.2588 48.5 2/0 9.27 0.3648 67.43 0.26 24 0.511 0.0201 0.2047 89.4 1/0 8.25 0.3249 53.49 0.33 25 0.44 0.0179 0.1624 79.6 1 7.35 0.2893 42.41 0.42 26 0.404 0.0159 0.1281 143 2 6.54 0.2576 33.62 0.53 27 0.361 0.0142 0.1021 128 3 5.83 0.2294 26.67 0.66 28 0.32 0.0126 0.0804 227 4 5.19 0.2043 21.15 0.84 29 0.287 0.0113 0.0647 289 5 4.62 0.1819 16.77 1.06 30 0.254 0.0100 0.0507 361 6 4.11 0.1620 13.30 1.33 31 0.226 0.0089 0.0401 321 7 3.67 0.1443 10.55 1.68 32 0.203 0.0080 0.0316 583 8 3.26 0.1285 8.37 2.11 33 0.18 0.0071 0.0255 944 9 2.91 0.1144 6.63 2.67 34 0.16 0.0063 0.0201 956 10 2.59 0.1019 5.26 3.36 35 0.142 0.0056 0.0169 1,200 11 2.30 0.0907 4.17 4.24 36 0.127 0.0050 0.0127 1,530 12 2.05 0.0808 3.332 5.31 37 0.114 0.0045 0.0098 1,377 1 3 1 .8 2 0 .0 7 2 0 2 .6 2 7 6 .6 9 3 8 0 .1 0 2 0 .0 0 4 0 0 .0 0 8 1 2 ,4 0 0 1 4 1 .6 3 0 .0 6 4 1 2 .0 7 5 8 .4 5 3 9 0 .0 8 9 0 .0 0 3 5 0 .0 0 6 2 2 ,1 0 0 1 5 1 .4 5 0...
