激光切割头电容传感器

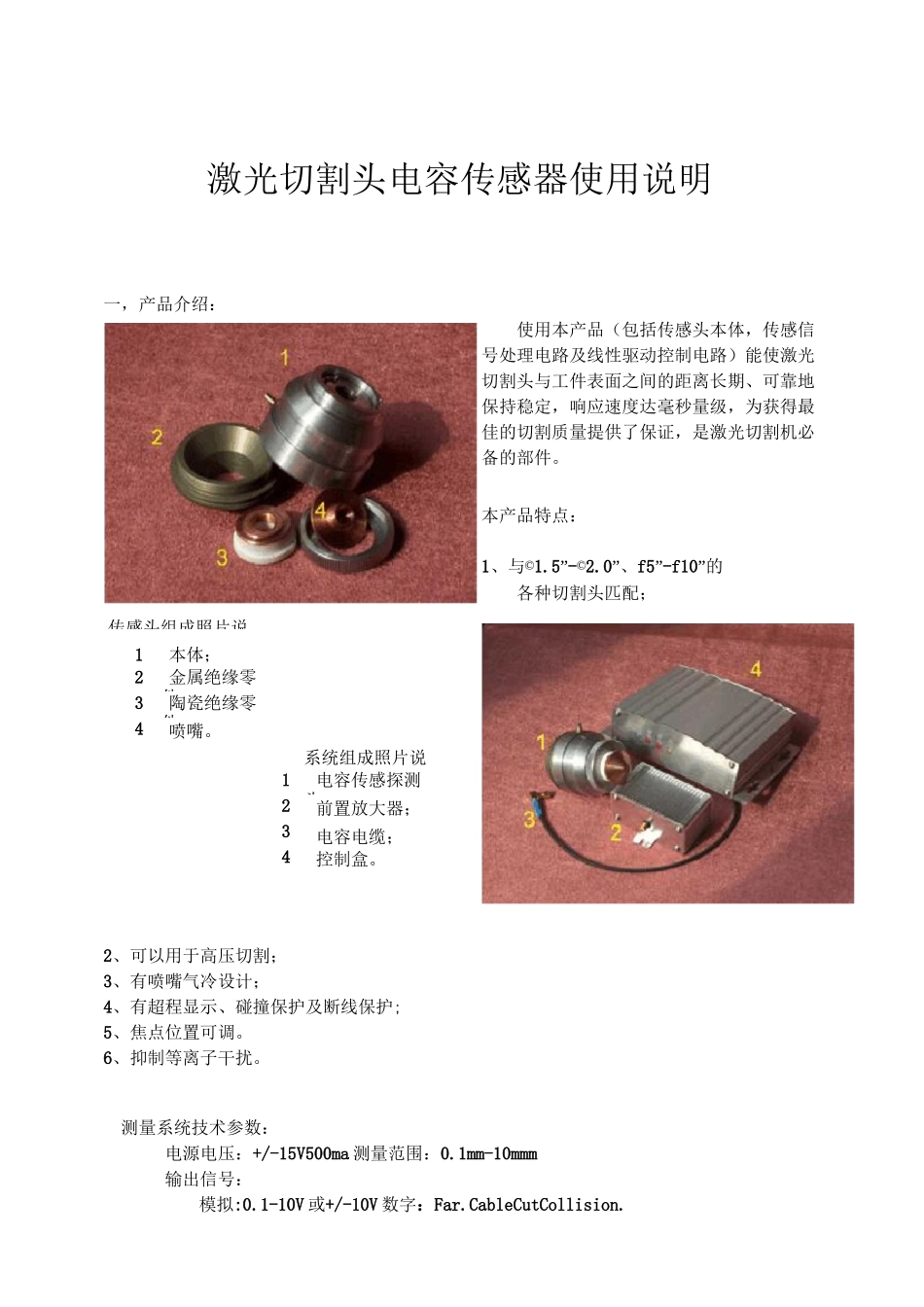

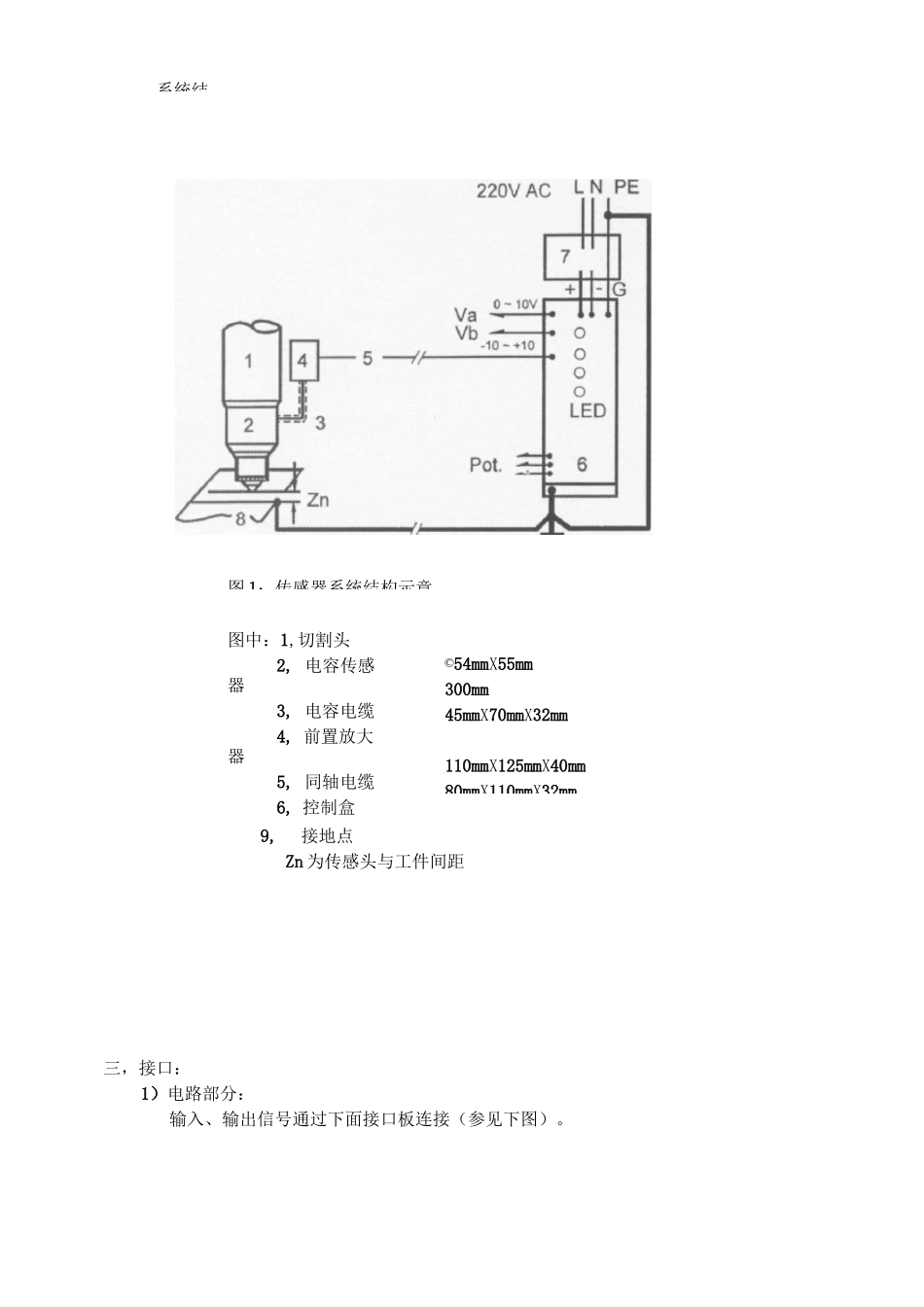

1、本体；2、金属绝缘零件;3、陶瓷绝缘零件;4喷嘴。系统组成照片说明1、电容传感探测头;2、前置放大器；3、电容电缆；4控制盒。激光切割头电容传感器使用说明一，产品介绍：使用本产品（包括传感头本体，传感信号处理电路及线性驱动控制电路）能使激光切割头与工件表面之间的距离长期、可靠地保持稳定，响应速度达毫秒量级，为获得最佳的切割质量提供了保证，是激光切割机必备的部件。本产品特点：1、与©1.5”-©2.0”、f5”-f10”的各种切割头匹配；2、可以用于高压切割；3、有喷嘴气冷设计；4、有超程显示、碰撞保护及断线保护;5、焦点位置可调。6、抑制等离子干扰。测量系统技术参数：电源电压：+/-15V500ma 测量范围：0.1mm-10mmm输出信号：模拟:0.1-10V 或+/-10V 数字：Far.CableCutCollision.传感头组成照片说频率范围：0〜100Hz响应时间：＜2msec重复精度：+/-0.1mm温度范围：-10-+40°C系统结图 1：传感器系统结构示意图中：1,切割头2, 电容传感器3, 电容电缆4, 前置放大器5, 同轴电缆6, 控制盒©54mmX55mm300mm45mmX70mmX32mm110mmX125mmX40mm80mmX110mmX32mm9,接地点Zn 为传感头与工件间距三，接口：1）电路部分：输入、输出信号通过下面接口板连接（参见下图）。全部外接接口信号由 P4（伯脚）组成PIN01+15Voutput02丄 IVccGroundoutput03Vin―input04Vpinput05丄•—ExtPotentiometeri仃put06+15V―input07扌 5V—-15VSuppiyfGreenLED)input08丄VccGroundinput09+15V—+15VSupplyinput10丄output11V1+/-1OVoutput12V20-10Voutput13-—IFar(YellowLED)发 射极14+k集 电极15---I厂一 CableCut(RedLED)发 射极16+集 电极17-Ip—CollisionfRedLED)发 射极18+集 电极2）机械部分：激光切割机电容传感器装配图中 M30X0.75,长度 6mm 的螺纹用来连接切割头和传感器（参见下图）SENSQR10rII四，安装调试:图 1 是用于激光切割机的非接触式电容传感器系统结构示意图，系统主要由电容传感器、电容电缆、前置放大器、同轴电缆、控制盒和直流电源等组成。电容电缆用于连接电容传感器与前置放大器，同轴电缆用于连接前置放大器及控制盒。调试步骤如下：1、按图 1 连接好，在控制盒上连接好±15V 电源电压（注意：必须有良好的接地线）。2、当接上电源检查无误后打开电源，先检查前置放大器的输出信号是否正常，当铁板离切割头从远到近时，其输出信号为 1.5V〜7V 范围内，如不在此范围可在前置放大器板SensorlO 板上调...
