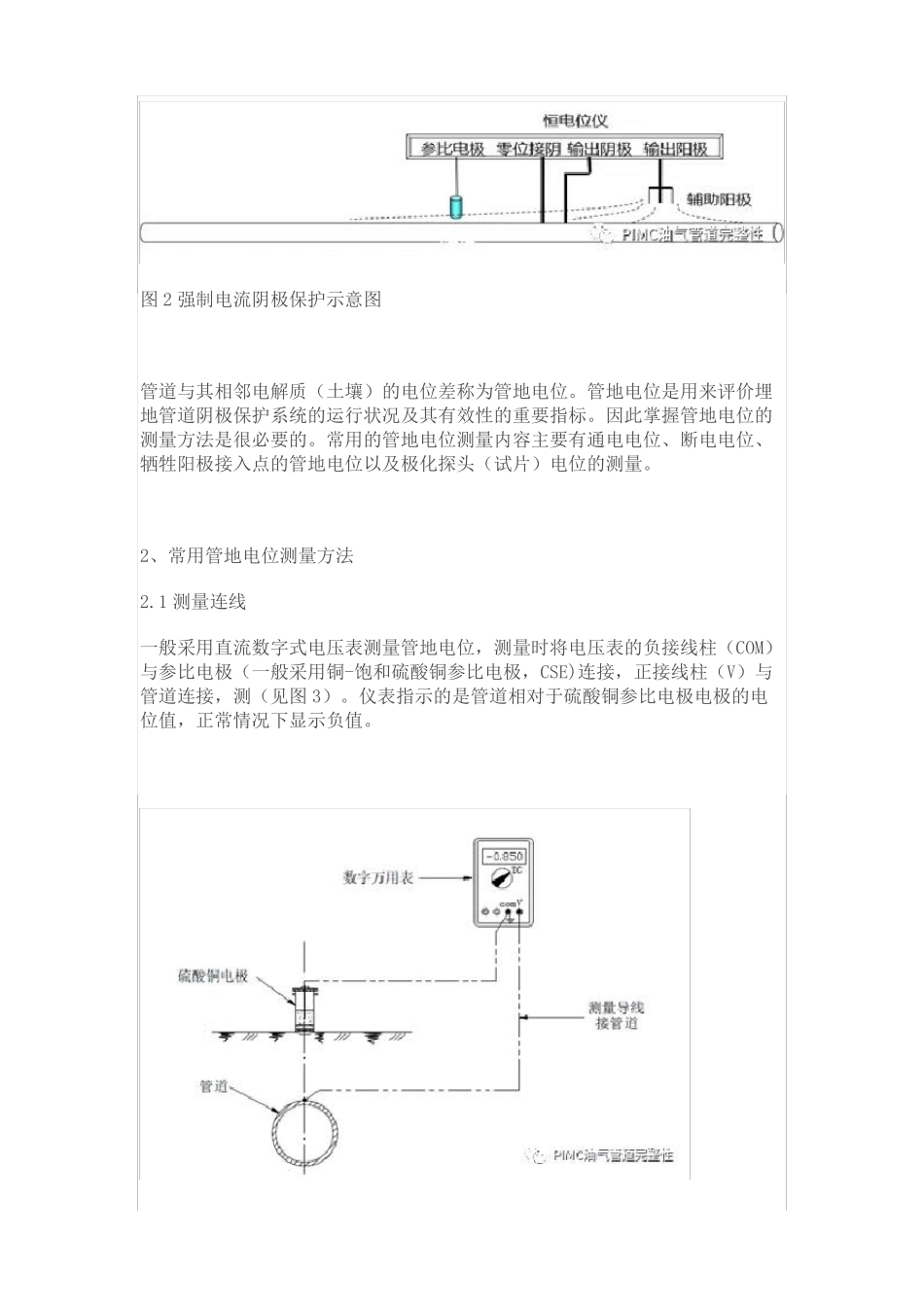

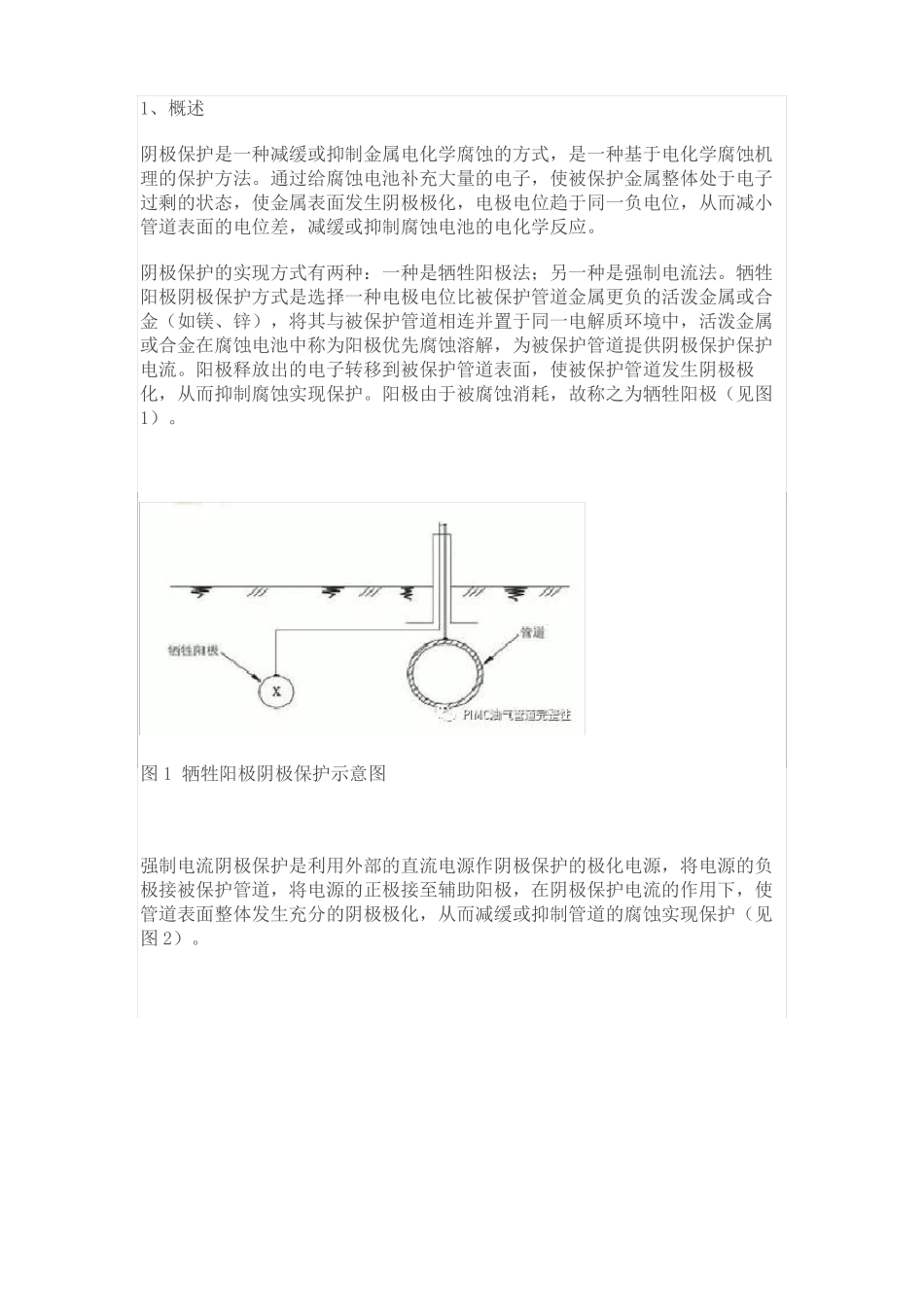

油气管道阴极保护电位测量方法河南邦信防腐材料有限公司2017 年 3 月整理1、概述阴极保护是一种减缓或抑制金属电化学腐蚀的方式，是一种基于电化学腐蚀机理的保护方法。通过给腐蚀电池补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面发生阴极极化，电极电位趋于同一负电位，从而减小管道表面的电位差，减缓或抑制腐蚀电池的电化学反应。阴极保护的实现方式有两种：一种是牺牲阳极法；另一种是强制电流法。牺牲阳极阴极保护方式是选择一种电极电位比被保护管道金属更负的活泼金属或合金（如镁、锌），将其与被保护管道相连并置于同一电解质环境中，活泼金属或合金在腐蚀电池中称为阳极优先腐蚀溶解，为被保护管道提供阴极保护保护电流。阳极释放出的电子转移到被保护管道表面，使被保护管道发生阴极极化，从而抑制腐蚀实现保护。阳极由于被腐蚀消耗，故称之为牺牲阳极（见图1）。图 1 牺牲阳极阴极保护示意图强制电流阴极保护是利用外部的直流电源作阴极保护的极化电源，将电源的负极接被保护管道，将电源的正极接至辅助阳极，在阴极保护电流的作用下，使管道表面整体发生充分的阴极极化，从而减缓或抑制管道的腐蚀实现保护（见图 2）。图 2 强制电流阴极保护示意图管道与其相邻电解质（土壤）的电位差称为管地电位。管地电位是用来评价埋地管道阴极保护系统的运行状况及其有效性的重要指标。因此掌握管地电位的测量方法是很必要的。常用的管地电位测量内容主要有通电电位、断电电位、牺牲阳极接入点的管地电位以及极化探头（试片）电位的测量。2、常用管地电位测量方法2.1 测量连线一般采用直流数字式电压表测量管地电位，测量时将电压表的负接线柱（COM）与参比电极（一般采用铜-饱和硫酸铜参比电极，CSE)连接，正接线柱（V）与管道连接，测（见图 3）。仪表指示的是管道相对于硫酸铜参比电极电极的电位值，正常情况下显示负值。图 3 数字万用表管地电位测量接线图2.2 通电电位测量（Von）阴极保护系统持续运行时测量的管道对土壤的电位叫通电电位，该电位包括管道极化电位与回路中其它所有电压降（IR 降）的和。a)测量前，应确认阴极保护运行正常，管道已充分极化。b)测量时，将硫酸铜电极放置在管道上方地表的潮湿土壤上，应保证硫酸铜电极底部与土壤接触良好。c)通电电位测量接线见图 3。d)将电压表调至适宜的量程上（没有杂散电流干扰时一般选 2V 档），读取数据，并作好管地电位值及极性记录，注明该电位...
