塔吊安拆施工技术交底

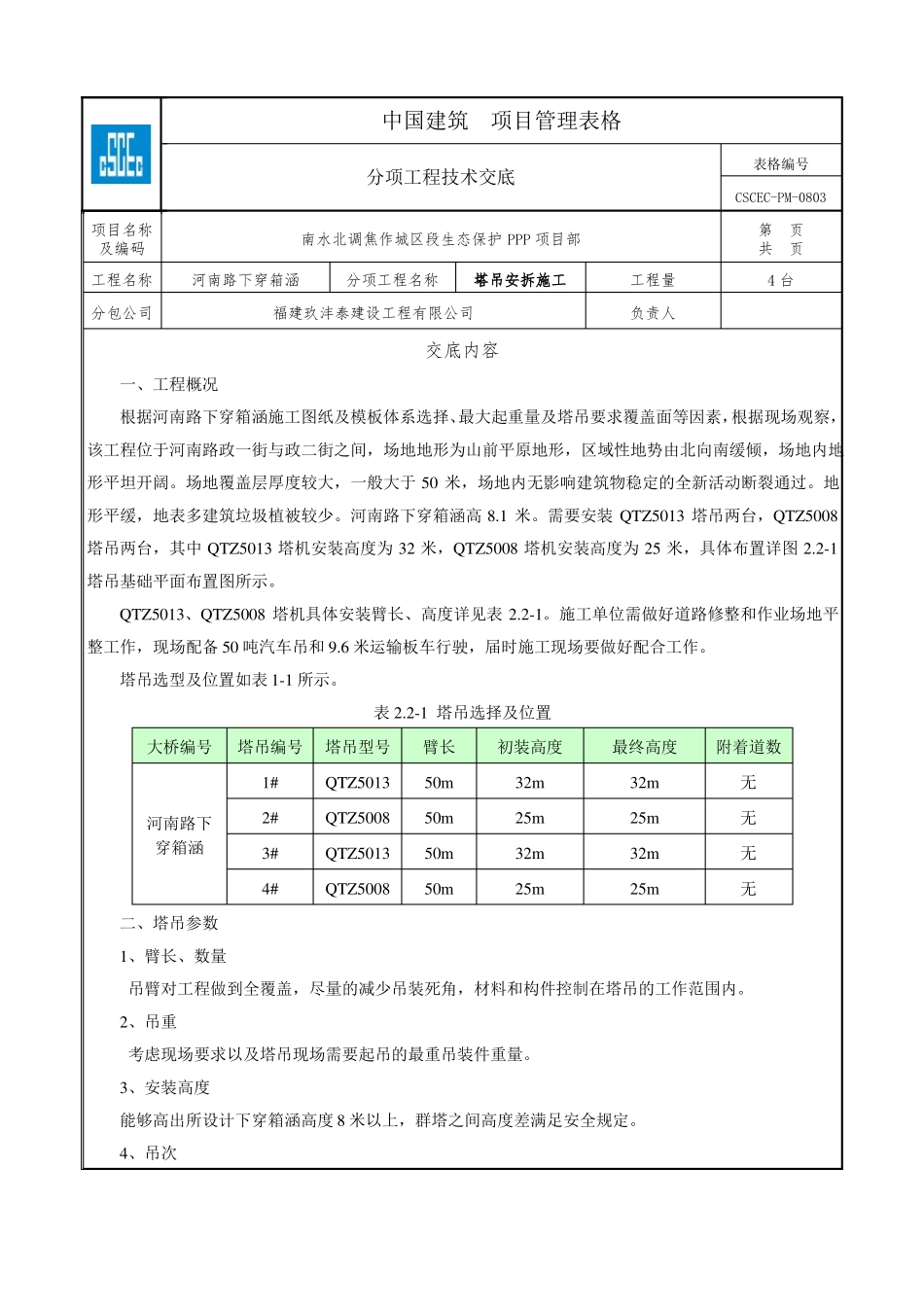

中国建筑项目管理表格表格编号分项工程技术交底南水北调焦作城区段生态保护 PPP 项目部河南路下穿箱涵分项工程名称塔吊安拆施工工程量负责人CSCEC-PM-0803项目名称及编码工程名称分包公司第页共页4 台福建玖沣泰建设工程有限公司交底内容一、工程概况根据河南路下穿箱涵施工图纸及模板体系选择、最大起重量及塔吊要求覆盖面等因素，根据现场观察，该工程位于河南路政一街与政二街之间，场地地形为山前平原地形，区域性地势由北向南缓倾，场地内地形平坦开阔。场地覆盖层厚度较大，一般大于 50 米，场地内无影响建筑物稳定的全新活动断裂通过。地形平缓，地表多建筑垃圾植被较少。河南路下穿箱涵高 8.1 米。需要安装 QTZ5013 塔吊两台，QTZ5008塔吊两台，其中 QTZ5013 塔机安装高度为 32 米，QTZ5008 塔机安装高度为 25 米，具体布置详图 2.2-1塔吊基础平面布置图所示。QTZ5013、QTZ5008 塔机具体安装臂长、高度详见表 2.2-1。施工单位需做好道路修整和作业场地平整工作，现场配备 50 吨汽车吊和 9.6 米运输板车行驶，届时施工现场要做好配合工作。塔吊选型及位置如表 1-1 所示。表 2.2-1 塔吊选择及位置大桥编号塔吊编号1#河南路下穿箱涵2#3#4#二、塔吊参数1、臂长、数量吊臂对工程做到全覆盖，尽量的减少吊装死角，材料和构件控制在塔吊的工作范围内。2、吊重考虑现场要求以及塔吊现场需要起吊的最重吊装件重量。3、安装高度能够高出所设计下穿箱涵高度 8 米以上，群塔之间高度差满足安全规定。4、吊次塔吊型号QTZ5013QTZ5008QTZ5013QTZ5008臂长50m50m50m50m初装高度32m25m32m25m最终高度32m25m32m25m附着道数无无无无满足现场施工的进度要求。5、综合考虑以上因素本工程塔吊型号选择 QTZ5013 两台，塔吊起重臂安装长度为50 米。QTZ5008 两台，塔吊起重臂安装长度为 50 米。6、塔机概述QTZ5008 塔式起重机为水平臂架、小车变幅、上回转自升式多用途塔机，臂长为50m，最大起重量为4t，额定起重力矩为50t·m。独立固定式工作最大起升高度为32m。最大工作幅度为 50m、最小工作幅度为 2.5m。塔机主要性能参数见图 2.3-1，起重性能参数见图 2.3-2。图 2.3-1塔机主要性能参数见表起升机构机构工作级别回转机构牵引机构固定式起升高度（m）32最大幅度工作幅度（m）最小幅度最大起重量电机型号减速机型号起升机构制动器型号二倍率速度（m/min）60/30/7电机型号减速机型号回转机构回转支承速度（r/min）电机型号...
