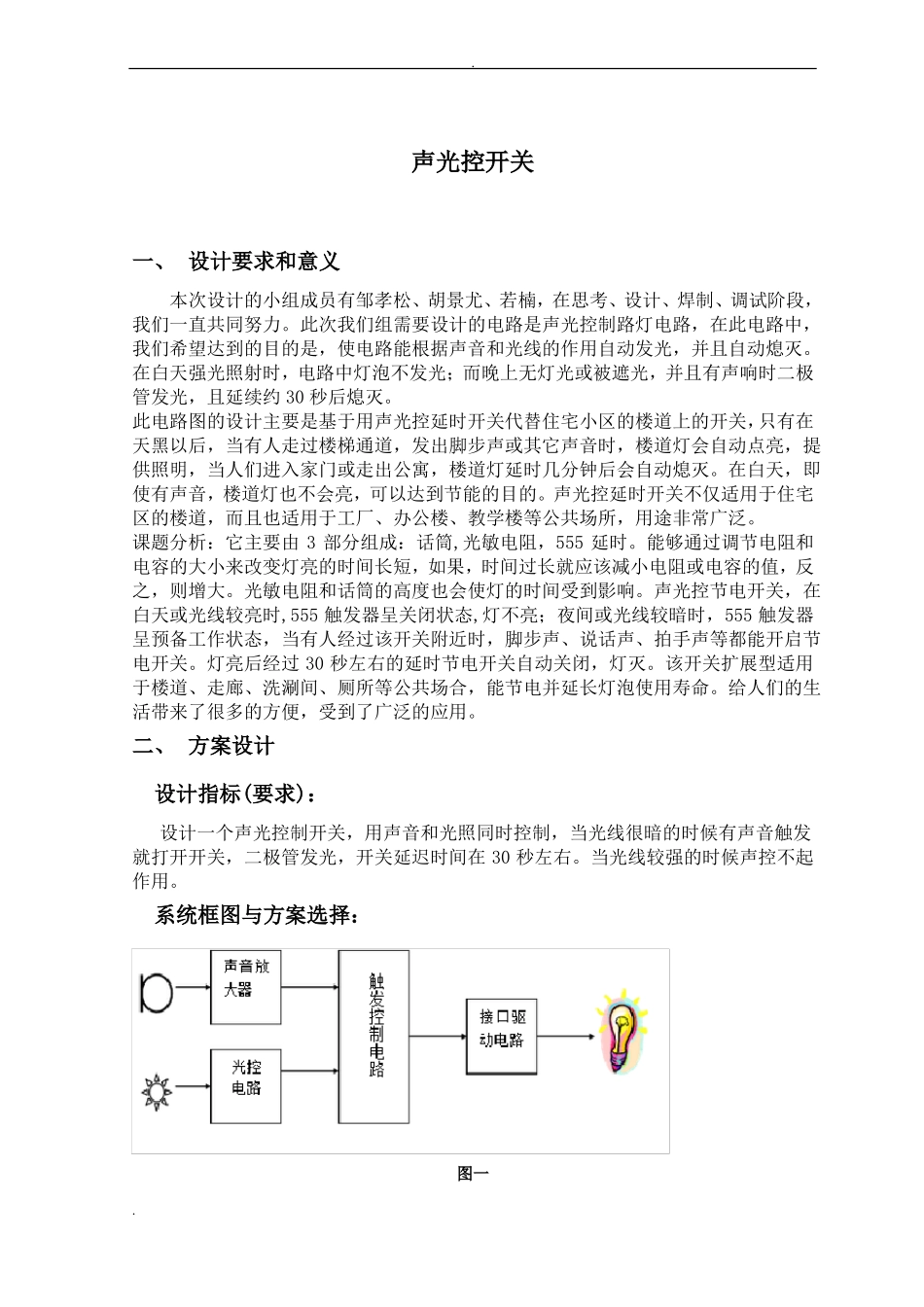

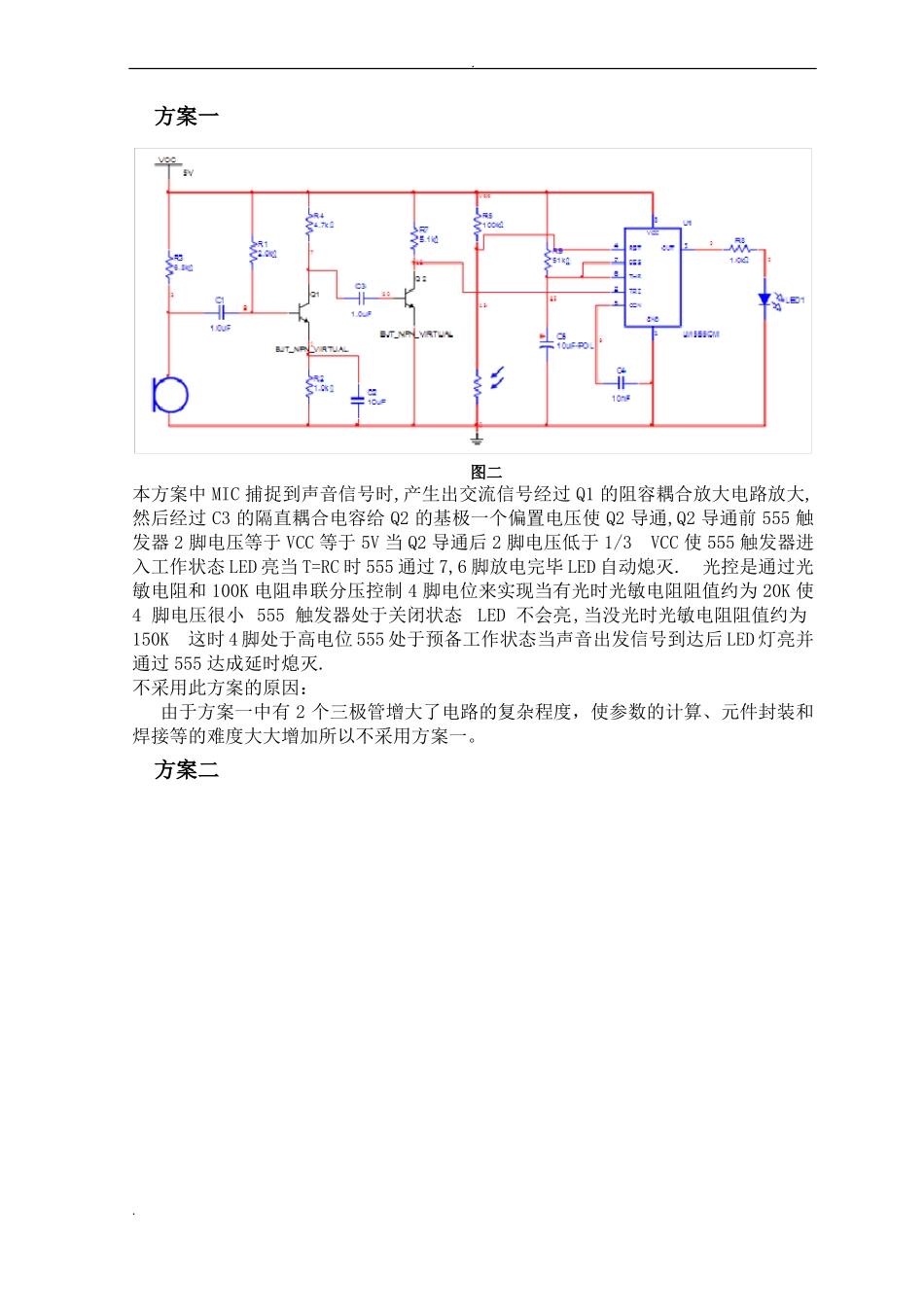

.电 子 线 路 课 程 设 计题目: 声光控开关作 者 姓 名：邹孝松学号： 学院：机械与电子工程学院专业：电子信息工程：2014 年 11 月 14..声光控开关一、 设计要求和意义本次设计的小组成员有邹孝松、胡景尤、若楠，在思考、设计、焊制、调试阶段，我们一直共同努力。此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时二极管发光，且延续约 30 秒后熄灭。此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常广泛。课题分析：它主要由 3 部分组成：话筒,光敏电阻，555 延时。能够通过调节电阻和电容的大小来改变灯亮的时间长短，如果，时间过长就应该减小电阻或电容的值，反之，则增大。光敏电阻和话筒的高度也会使灯的时间受到影响。声光控节电开关，在白天或光线较亮时,555 触发器呈关闭状态,灯不亮；夜间或光线较暗时，555 触发器呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。灯亮后经过 30 秒左右的延时节电开关自动关闭，灯灭。该开关扩展型适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。给人们的生活带来了很多的方便，受到了广泛的应用。二、 方案设计设计指标(要求)：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关，二极管发光，开关延迟时间在 30 秒左右。当光线较强的时候声控不起作用。系统框图与方案选择：图一..方案一图二本方案中 MIC 捕捉到声音信号时,产生出交流信号经过 Q1 的阻容耦合放大电路放大,然后经过 C3 的隔直耦合电容给 Q2 的基极一个偏置电压使 Q2 导通,Q2 导通前 555 触发器 2 脚电压等于 VCC 等于 5V 当 Q2 导通后 2 脚电压低于 1/3VCC 使 555 触发器进入工作状态 LED 亮当 T=RC 时 555 通过 7,6 脚放电完毕 LED 自动熄灭.光控是通过光敏电阻和...
