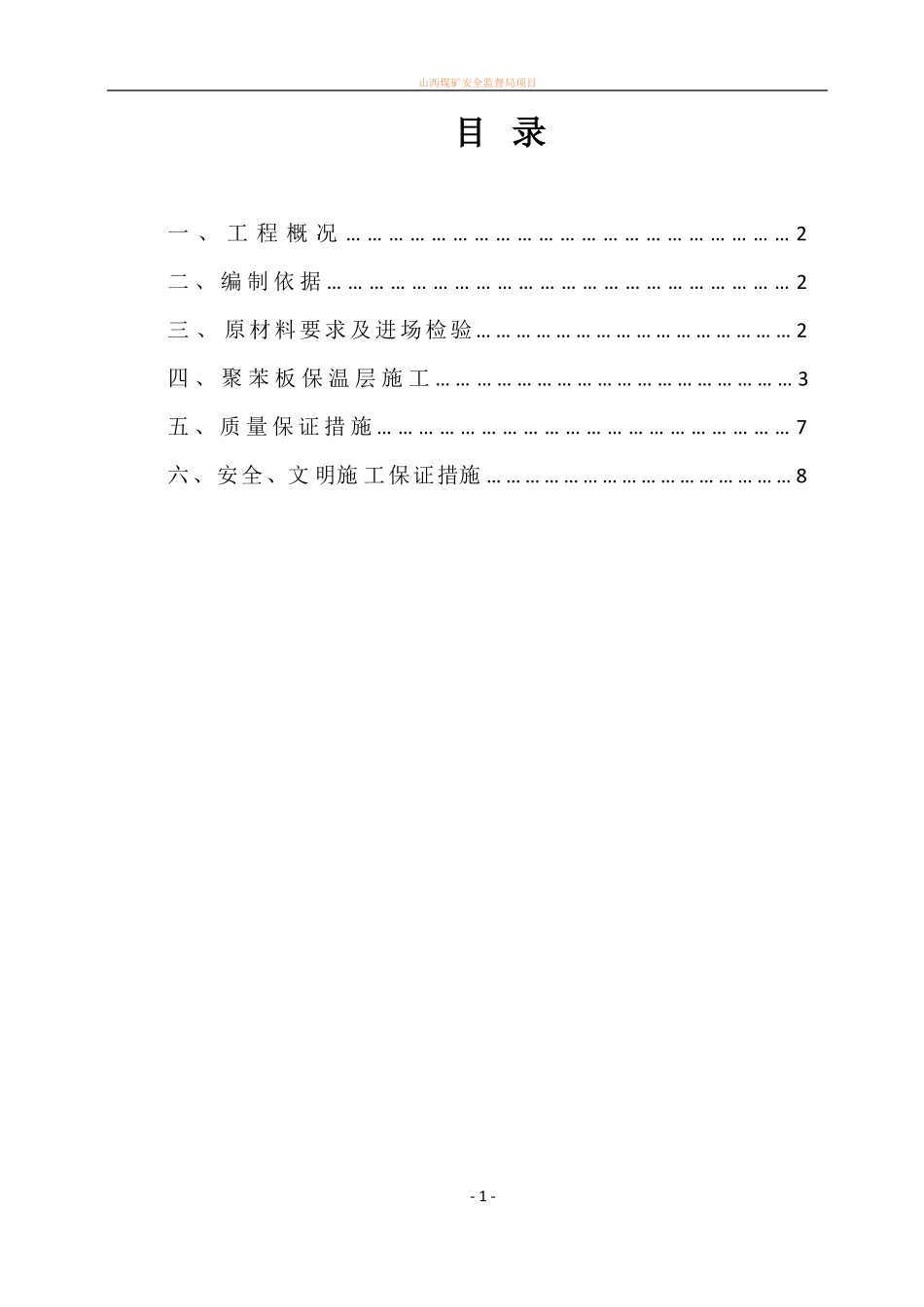

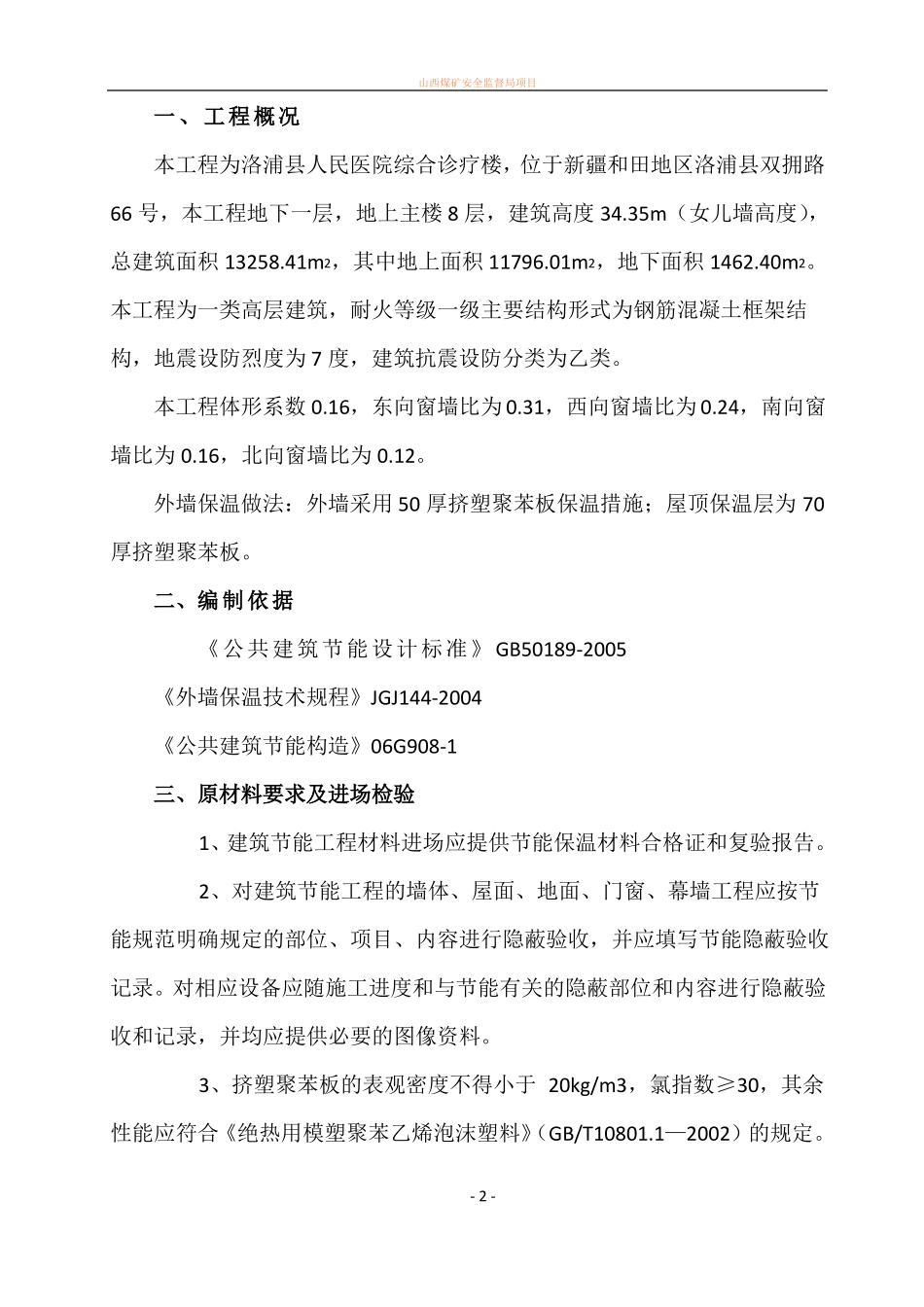

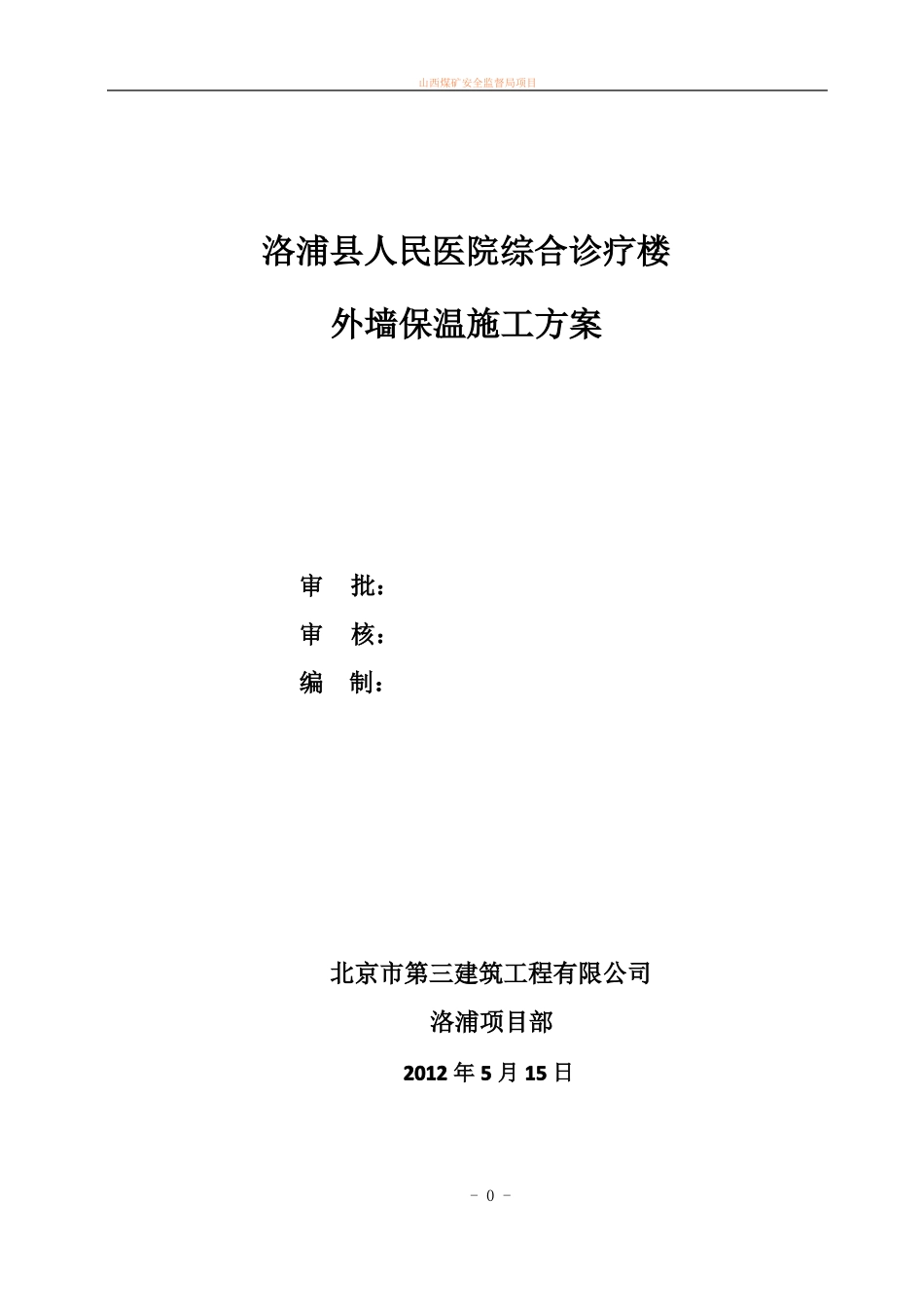

山西煤矿安全监督局项目洛浦县人民医院综合诊疗楼外墙保温施工方案审批:审核:编制:北京市第三建筑工程有限公司洛浦项目部2012 年 5 月 15 日- 0 -山西煤矿安全监督局项目目 录一 、 工 程 概 况 … … … … … … … … … … … … … … … … … … … … … 2二 、 编 制 依 据 … … … … … … … … … … … … … … … … … … … … … … 2三 、 原 材 料 要 求 及 进 场 检 验 … … … … … … … … … … … … … … … … 2四 、 聚 苯 板 保 温 层 施 工 … … … … … … … … … … … … … … … … … … 3五 、 质 量 保 证 措 施 … … … … … … … … … … … … … … … … … … … … 7六、安全、文 明施 工保证措施 … … … … … … … … … … … … … … … … 8- 1 -山西煤矿安全监督局项目一、工程概况本工程为洛浦县人民医院综合诊疗楼,位于新疆和田地区洛浦县双拥路66 号,本工程地下一层,地上主楼 8 层,建筑高度 34.35m(女儿墙高度),总建筑面积 13258.41m2,其中地上面积 11796.01m2,地下面积 1462.40m2。本工程为一类高层建筑,耐火等级一级主要结构形式为钢筋混凝土框架结构,地震设防烈度为 7 度,建筑抗震设防分类为乙类。本工程体形系数 0.16,东向窗墙比为 0.31,西向窗墙比为 0.24,南向窗墙比为 0.16,北向窗墙比为 0.12。外墙保温做法:外墙采用 50 厚挤塑聚苯板保温措施;屋顶保温层为 70厚挤塑聚苯板。二、编 制依据《公共建筑节能设计标准》 GB50189-2005《外墙保温技术规程》JGJ144-2004《公共建筑节能构造》06G908-1三、原材料要求及进场检验1、建筑节能工程材料进场应提供节能保温材料合格证和复验报告。2、对建筑节能工程的墙体、屋面、地面、门窗、幕墙工程应按节能规范明确规定的部位、项目、内容进行隐蔽验收,并应填写节能隐蔽验收记录。对相应设备应随施工进度和与节能有关的隐蔽部位和内容进行隐蔽验收和记录,并均应提供必要的图像资料。3、挤塑聚苯板的表观密度不得小于 20kg/m3,氯指数≥30,其余性能应符合《绝热用模塑聚苯乙烯泡沫塑料》(GB/T10801.1—2002)的规定。- 2 -山西煤矿安全监督局项目4、保温板的企口应完整,表面平整,允许误差5 mm...
