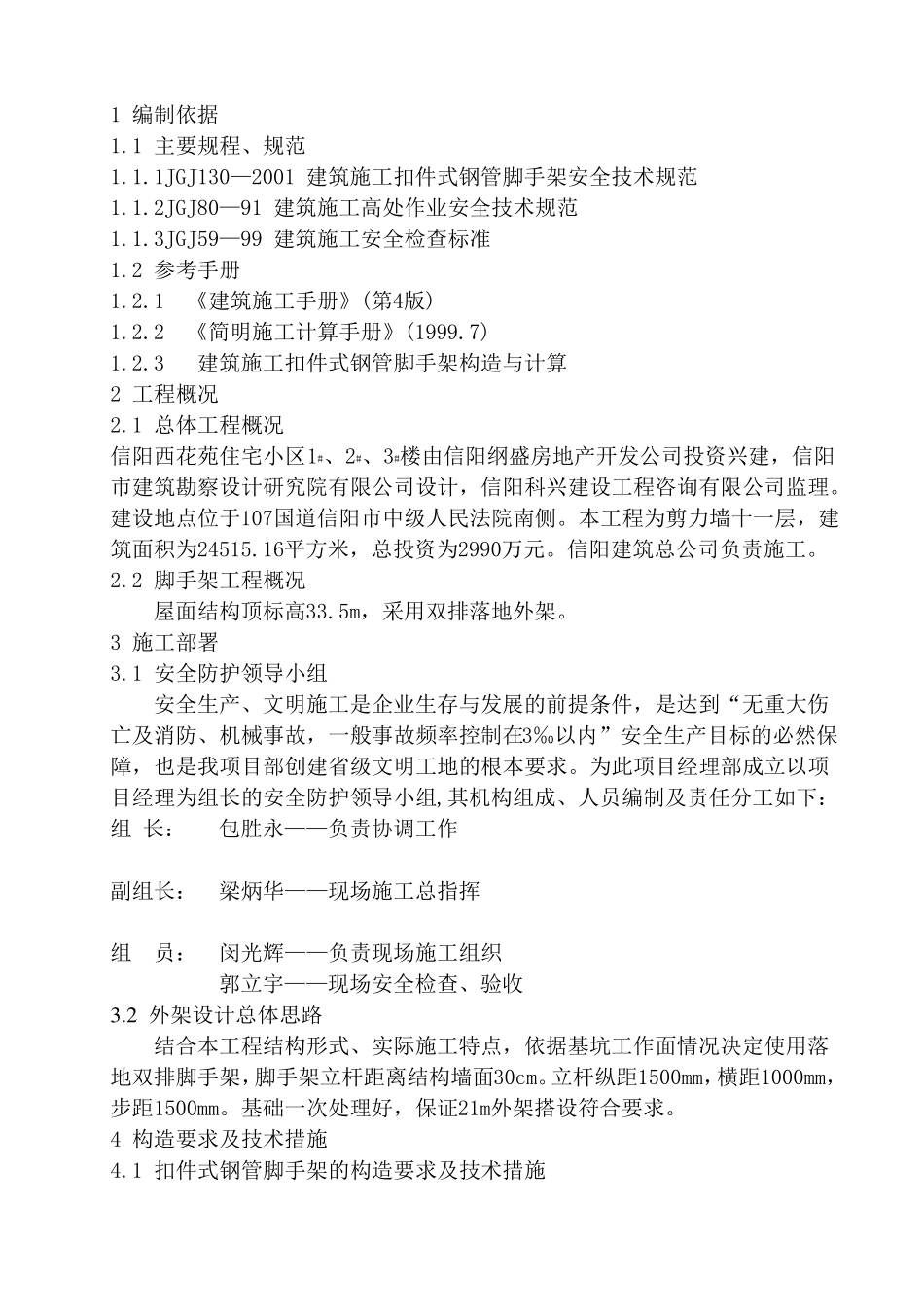

1 编制依据1.1 主要规程、规范1.1.1JGJ130—2001 建筑施工扣件式钢管脚手架安全技术规范1.1.2JGJ80—91 建筑施工高处作业安全技术规范1.1.3JGJ59—99 建筑施工安全检查标准1.2 参考手册1.2.1《建筑施工手册》(第4版)1.2.2《简明施工计算手册》(1999.7)1.2.3建筑施工扣件式钢管脚手架构造与计算2 工程概况2.1 总体工程概况信阳西花苑住宅小区1#、2#、3#楼由信阳纲盛房地产开发公司投资兴建，信阳市建筑勘察设计研究院有限公司设计，信阳科兴建设工程咨询有限公司监理。建设地点位于107国道信阳市中级人民法院南侧。本工程为剪力墙十一层，建筑面积为24515.16平方米，总投资为2990万元。信阳建筑总公司负责施工。2.2 脚手架工程概况屋面结构顶标高33.5m，采用双排落地外架。3 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“无重大伤亡及消防、机械事故，一般事故频率控制在3‰以内”安全生产目标的必然保障，也是我项目部创建省级文明工地的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下：组 长：包胜永——负责协调工作副组长：梁炳华——现场施工总指挥组员：闵光辉——负责现场施工组织郭立宇——现场安全检查、验收3.2 外架设计总体思路结合本工程结构形式、实际施工特点，依据基坑工作面情况决定使用落地双排脚手架，脚手架立杆距离结构墙面30cm。立杆纵距1500mm，横距1000mm，步距1500mm。基础一次处理好，保证21m外架搭设符合要求。4 构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1.1 地基处理：外架立杆座落在基础筏板上及地基土上。4.1.2 立杆双排整体式落地脚手架采用单立杆，立杆顶端高出结构栏杆至少 1.5m。立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50 cm；各接头中心距主节点的距离不大于步距的1/3(本工程取50cm)。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.3 大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/...
