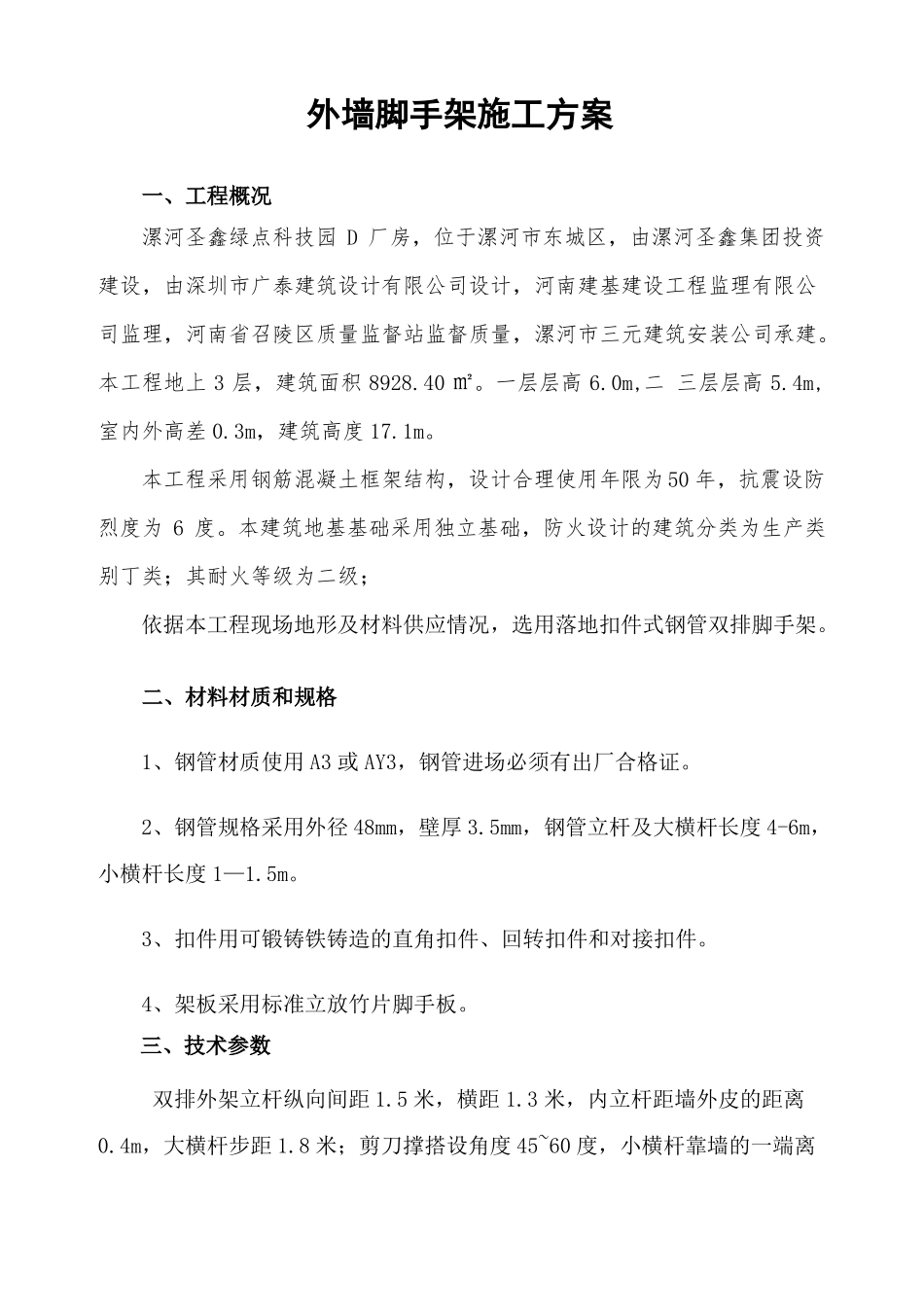

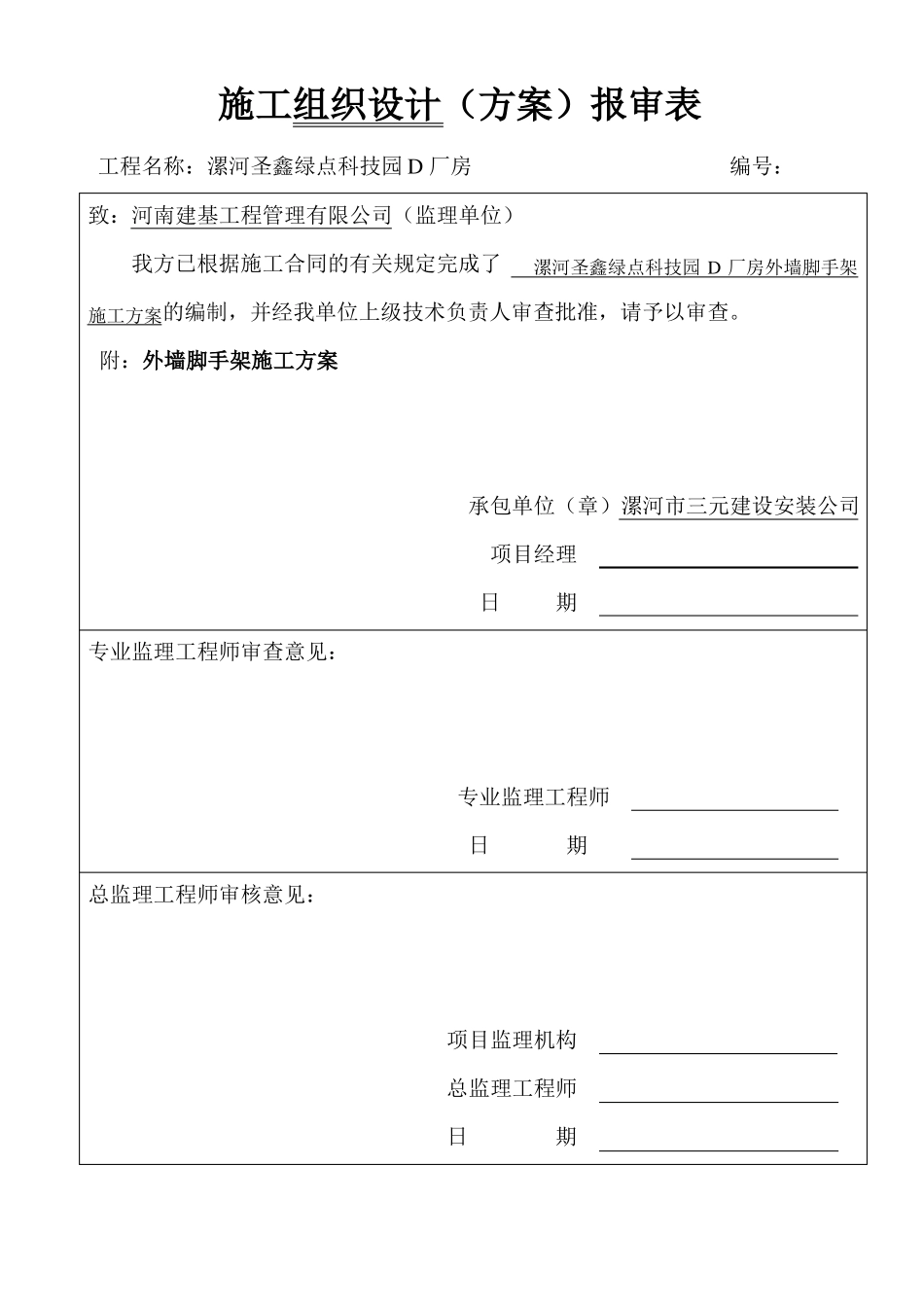

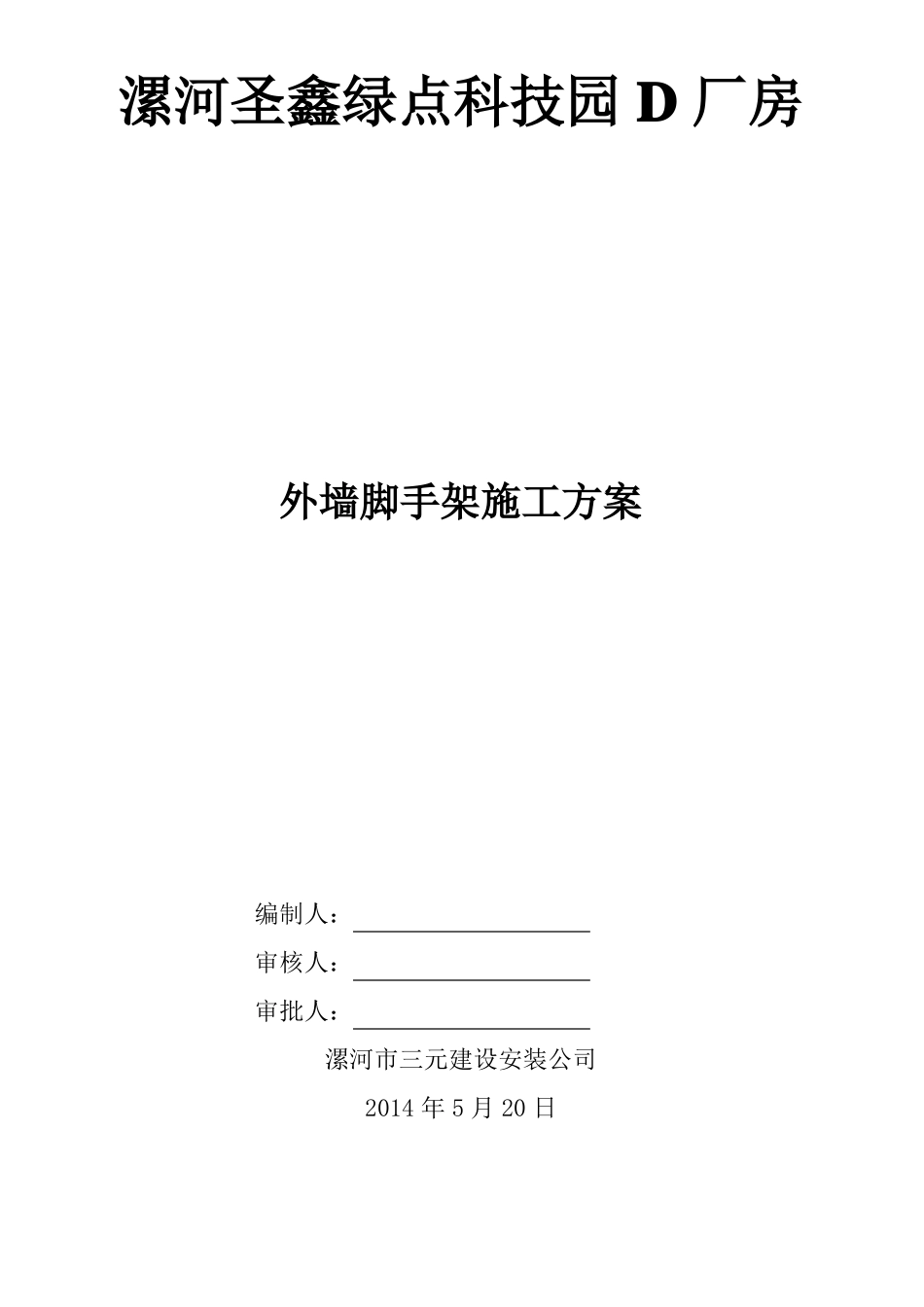

漯河圣鑫绿点科技园 D 厂房外墙脚手架施工方案编制人：审核人：审批人：漯河市三元建设安装公司2014 年 5 月 20 日施工组织设计（方案）报审表工程名称：漯河圣鑫绿点科技园 D 厂房编号：致：河南建基工程管理有限公司（监理单位）我方已根据施工合同的有关规定完成了漯河圣鑫绿点科技园 D 厂房外墙脚手架施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：外墙脚手架施工方案承包单位（章）漯河市三元建设安装公司项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期外墙脚手架施工方案一、工程概况漯河圣鑫绿点科技园 D 厂房，位于漯河市东城区，由漯河圣鑫集团投资建设，由深圳市广泰建筑设计有限公司设计，河南建基建设工程监理有限公司监理，河南省召陵区质量监督站监督质量，漯河市三元建筑安装公司承建。本工程地上 3 层，建筑面积 8928.40 ㎡。一层层高 6.0m,二 三层层高 5.4m,室内外高差 0.3m，建筑高度 17.1m。本工程采用钢筋混凝土框架结构，设计合理使用年限为 50 年，抗震设防烈度为 6 度。本建筑地基基础采用独立基础，防火设计的建筑分类为生产类别丁类；其耐火等级为二级；依据本工程现场地形及材料供应情况，选用落地扣件式钢管双排脚手架。二、材料材质和规格1、钢管材质使用 A3 或 AY3，钢管进场必须有出厂合格证。2、钢管规格采用外径 48mm，壁厚 3.5mm，钢管立杆及大横杆长度 4-6m，小横杆长度 1—1.5m。3、扣件用可锻铸铁铸造的直角扣件、回转扣件和对接扣件。4、架板采用标准立放竹片脚手板。三、技术参数双排外架立杆纵向间距 1.5 米，横距 1.3 米，内立杆距墙外皮的距离0.4m，大横杆步距 1.8 米；剪刀撑搭设角度 45~60 度，小横杆靠墙的一端离墙面 30~35cm 左右。剪刀撑斜杆两端扣件与立杆节点的距离不应大于 20cm，最下面的斜杆与立杆的连接点离地面不宜大于 50cm，脚手架各杆件相交伸出的端头均应大于 10cm，以防杆件滑落，外向立杆顶端高出应施工墙上皮 1 米进行搭设。四、钢管脚手架搭设的基本要求扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。...
