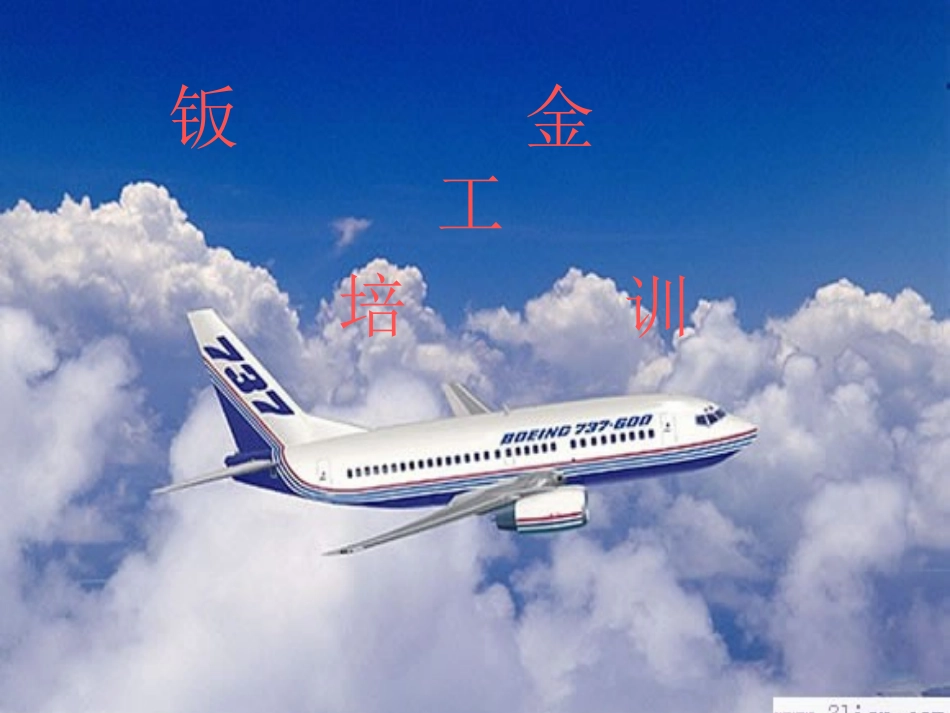

钣金工培训课件VIP免费

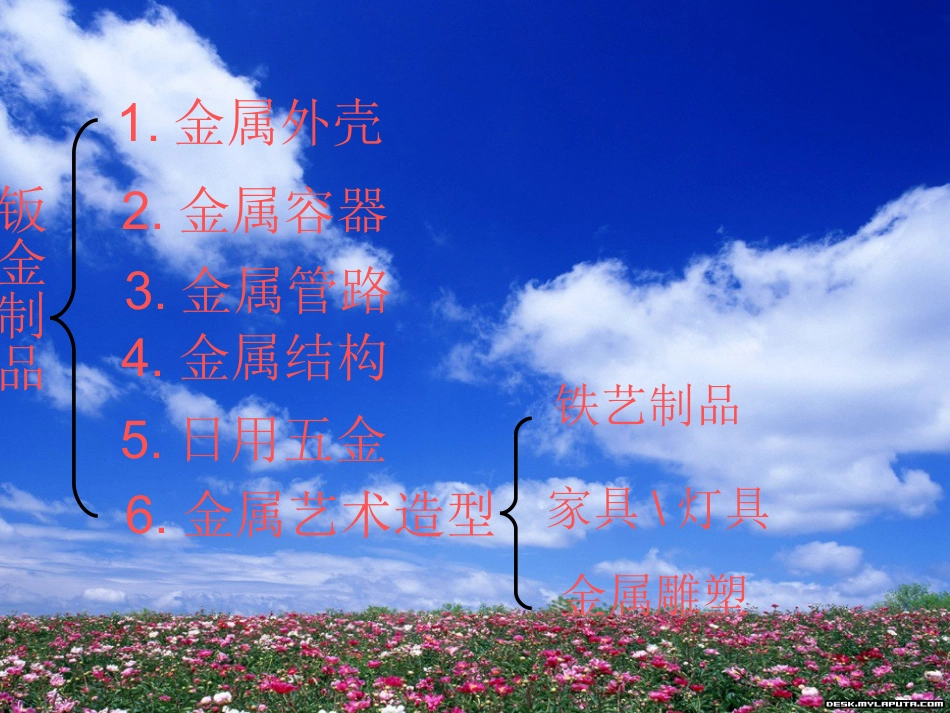

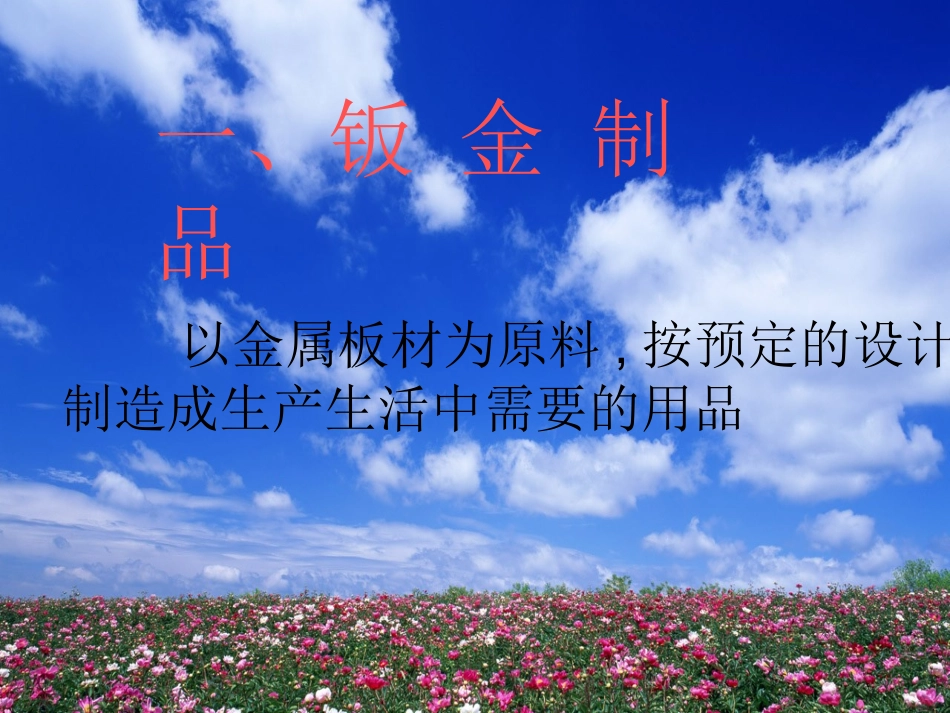

钣金工培训一、钣金制品以金属板材为原料,按预定的设计,制造成生产生活中需要的用品1.金属外壳钣金制品1.金属外壳3.金属管路2.金属容器6.金属艺术造型5.日用五金4.金属结构铁艺制品金属雕塑家具\灯具二、钣金工定义钣金工—从事钣金生产制作的人冷作工—从事金属结构制作的人冷作钣金工---通过对各种金属材料进行下料、成型、矫正、装配等工序，来完成对产品的制作的工种。三、钣金工的工种特点1.基本素质要求好•2.技艺功夫要求要高•3.劳动强度较大四、常用材料按材质分•金属板、非金属板、钢板、铝板、铜板、PVC板、有机玻璃板、复合板、镀锌板、电解板按用途分普通结构钢板、锅炉钢板、造船钢板、弹簧钢板按厚度分薄板中板厚板0.2-4MM4-25MM25-60MM低碳薄钢板牌号（Q235）厚度0.6-3.2MM之间。中等抗拉强度（抗拉强度是指抵抗被拉变形的能力。）、有较好的塑性和较低的硬度。适合用于冲压、弯曲等加工。压弯件和压延件常选用这种材料。这种材料也最适合于手工操作制造各种钣金零件五、材料的热处理1、作用：将固态的钢进行加热，保温和冷却，以获得所需要的组织和性能或消除残余内应力2、目的：（2）、改善钢的加工工艺性能（1）、满足零件的使用要求和大大延长使用寿命提高生产率和加工质量效果热处理分类先后顺序3、补充热处理：2、最终热处理1、预备热处理作用：改善钢的工艺加工性能作用：获得使用性能作用：消除残余内应力热处理分类程度2、表面热处理1、整体热处理对零件整体或局部进行穿透加热仅对零件表层进行热处理淬火和化学热处理退火、正火、淬火和回火热处理方法1、退火将金属加热到适当的温度，保持一定时间然后缓慢冷却的热处理工艺定义：目的：通过改善材料的组织结构，消除材料由于各种原因产生的应力，降低材料的硬度，提高塑性，改善材料的切削加工性和压力加工性热处理方法2、淬火将钢件加热到一定温度后保持一段时间，然后一适当速度冷却的热处理工艺定义：目的：通过改变材料的组织结构，提高材料的硬度和赖磨性冷却剂：水或油热处理方法3、回火当零件淬火后，再加热到淬火温度以下某个温度，保温一定时间，然后冷却到室温的热处理工艺定义：目的：通过改变材料的组织结构，可以调整材料的硬度、塑性和韧性，改变材料的综合力学性能，消除由淬火产生的内应力，稳定工件的尺寸总结热处理方法都是经过加温、保温、冷却三个过程，通过改变材料的组织结构，来达到所获得所需性能的目的热处理辅助材料程度3、气体燃料1、固体燃料天然气、各类煤气、液化石油气等木材、煤、木炭、焦碳等2、液体燃料石油、汽油、煤油、柴油等六、专业数学知识（一）、平行线的作法设以知直线L，作直线L1平行于L且与直线L相距H如图：H作法1：取点法AB12L1L作法2：划切线法O2O1HHL1L六、专业数学知识（二）、垂线的作法1：过直线定点作垂线的划法AL过直线上的点A作垂线如图ALBCD要点：圆弧半径为R不变A：圆弧法ALB：90度直尺、钢直尺连用法2：过直线端点作垂线的划法AL过直线上的端点A作垂线如图ALBCD要点：B点任意确定圆弧法3：过直线外一点作垂线的划法AL过直线外的点A作垂线如图ALBCD圆弧法注意：1、以上介绍的几种划垂线的方法都是在实际的工作中经常遇到的，并不受A点的位置限制，任意选用2、无论那种方法划垂线，使用划规时都要注意划规两规张开的角度不宜过大。六、专业数学知识（三）、垂直平分线的作法LAB用圆规及直尺划垂直平分线AO=BOL1LL1DC六、专业数学知识（四）、线段的平分用三角板平分线段L32140ABCD注意：1、0A=AB=BC=CD2、1A//2B//3C//4D六、专业数学知识（五）、圆弧连接的画法1、用圆弧连接两直线a、两直线成直角ABCORRRb、两直线成锐角ABCORRRb、两直线成钝角ABCORRR2、用圆弧连接直线与圆弧两圆弧外切AB010R1RRR+R1圆心之距R+R1已知直线AB、圆弧O1半径R1求O半径R2、用圆弧连接直线与圆弧两圆弧内切ABR圆心之距R1-R已知直线AB、圆弧O1半径R1求O半径RR1R3、用圆弧连接两圆弧圆弧外切已知圆弧O1半径R1圆弧O2半径R2求O半径RO1O2OR1+RR2+RR1R2R3、用圆弧连接两圆弧圆弧内切已知圆弧O1半径R1圆弧O2半径R2求O半径RO1O2OR1+RR2+RR1R2R六、专...
