变电工培训课件VIP免费

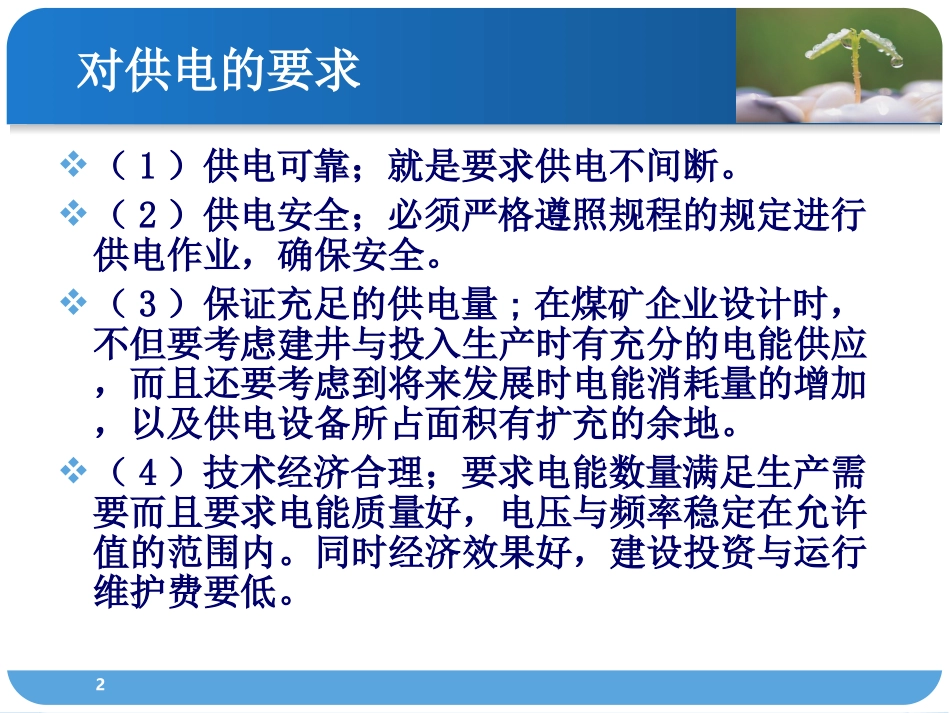

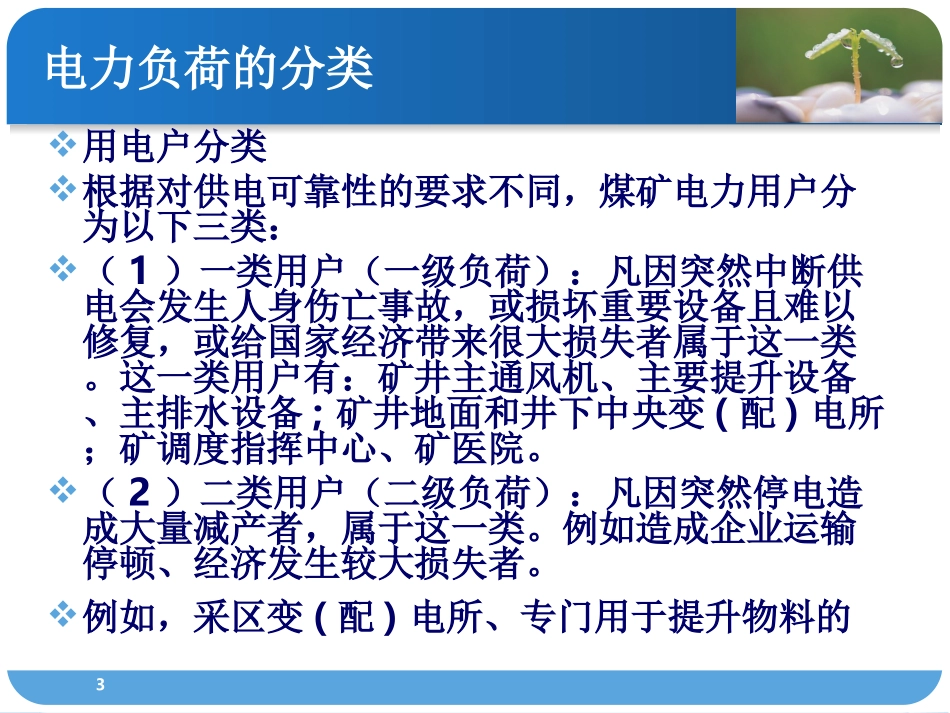

变电工培训机电科2015年10月对供电的要求（1）供电可靠；就是要求供电不间断。（2）供电安全；必须严格遵照规程的规定进行供电作业，确保安全。（3）保证充足的供电量;在煤矿企业设计时，不但要考虑建井与投入生产时有充分的电能供应，而且还要考虑到将来发展时电能消耗量的增加，以及供电设备所占面积有扩充的余地。（4）技术经济合理；要求电能数量满足生产需要而且要求电能质量好，电压与频率稳定在允许值的范围内。同时经济效果好，建设投资与运行维护费要低。2电力负荷的分类用电户分类根据对供电可靠性的要求不同，煤矿电力用户分为以下三类：（1）一类用户（一级负荷）：凡因突然中断供电会发生人身伤亡事故，或损坏重要设备且难以修复，或给国家经济带来很大损失者属于这一类。这一类用户有：矿井主通风机、主要提升设备、主排水设备;矿井地面和井下中央变(配)电所；矿调度指挥中心、矿医院。（2）二类用户（二级负荷）：凡因突然停电造成大量减产者，属于这一类。例如造成企业运输停顿、经济发生较大损失者。例如，采区变(配)电所、专门用于提升物料的3斜井提升设备、立井提升设备、井下电机车用的整流设备，空气压缩机站，综合机械化采煤设备等，都属于二级用电负荷。虽然它们属于重要的负荷，但相对于一级用电负荷来说，它们在突然停电后不会对矿井造成人员伤亡和重大安全隐患。对该类用户的供电，应做到可靠性、经济性、合理性相兼融，尽可能地减少无计划停电所带来的经济损失。（3）三类用户（三级负荷）：凡因突然停电对生产没有直接影响者属于这一类。例如机修厂及生活福利设施等。45第二节矿井供电系统矿井供电系统向不同用户和设备提供所需要的电能。为便于介绍矿井供电系统，首先要了解煤矿供电系统中常用电压等级。一、矿井供电电压等级按照规定，矿井供电系统选用的电压等级有：(1)35kV--矿井地面变电所变电电压。(2)10kV或6kV--井下高压配电电压和高压电动机的额定电压。(3)3kV或1140V--综合机械化采煤工作面电气设备的额定电压。(4)660V--井下低压电网的配电电压。(5)380V--地面和小型矿井井下低压电网的配电电压。(6)220V--地面和井下新鲜风流大巷的照明电压。(7)127V--照明、信号、手持式电气设备、电话的最高限额电压。(8)36V--井下没备控制回路的电压。(9)直流250V、550V--直流架线电机车常用额定电压。6由煤矿地面变电所的变压器、配电装置、供电线路将电源输送给中央变电所或采区变电所，经过变配电供给用电负荷，这种运行方式相互联结起来所构成的供电网称为矿井供电系统。供电系统中尚包括漏电检测保护、保护接地装置和短路保护装置，它们一并构成一个完善的供电系统。7二、矿井供电系统三、采区供电系统采区供电系统是矿井供电系统的主要组成部分，也是矿井供电系统安全运行的薄弱环节。采区变电所是采区用电设备的电源。为保证采区供电系统运行安全、合理、经济，采区变电所应是采区动力的中心，其位置对采区供电安全和供电质量有直接的影响。其位置的选择应符合《煤矿安全规程》和{煤矿工业设计规范》的要求。对采区变电所硐室结构的要求及室内设备的布置根据《煤矿安全规程》的规定，采区变电所硐室的结构及设备布置应满足下列要求：9硐室的结构及设备布置要求：（1）采区变电所应用不燃性材料支护。从硐室出口防火铁门起5m内的巷道，应砌碹或用其他不燃性材料支护。（2）硐室必须装设向外开的防火铁门。铁门全部敞开时，不得妨碍巷道交通。铁门上应装设便于关严的通风孔，以便必要时隔绝通风。装有铁门时，门内可加设向外开的铁栅栏门，但不得妨碍铁门的开闭。（3）变电硐室长度超过6m时，必须在硐室的两端各设1个出口。出口必须符合用不燃性材料支护的要求。硐室内必须设置足够数量的用于扑灭电气火灾的灭火器材，例如，干粉灭火器、不少于0．2m³的灭火砂、防火锹、防火钩等。(4)硐室内敷设的高低压电缆可吊挂在墙壁上，高压电缆也可置于电缆沟中。高压电缆应去掉黄麻外皮，高压电缆穿人硐室的穿墙孔应用黄泥封堵，以便与外界空气隔绝。（5）硐室内各种设备与墙壁之间应留出0．5m以上的通道，各种设备相...
