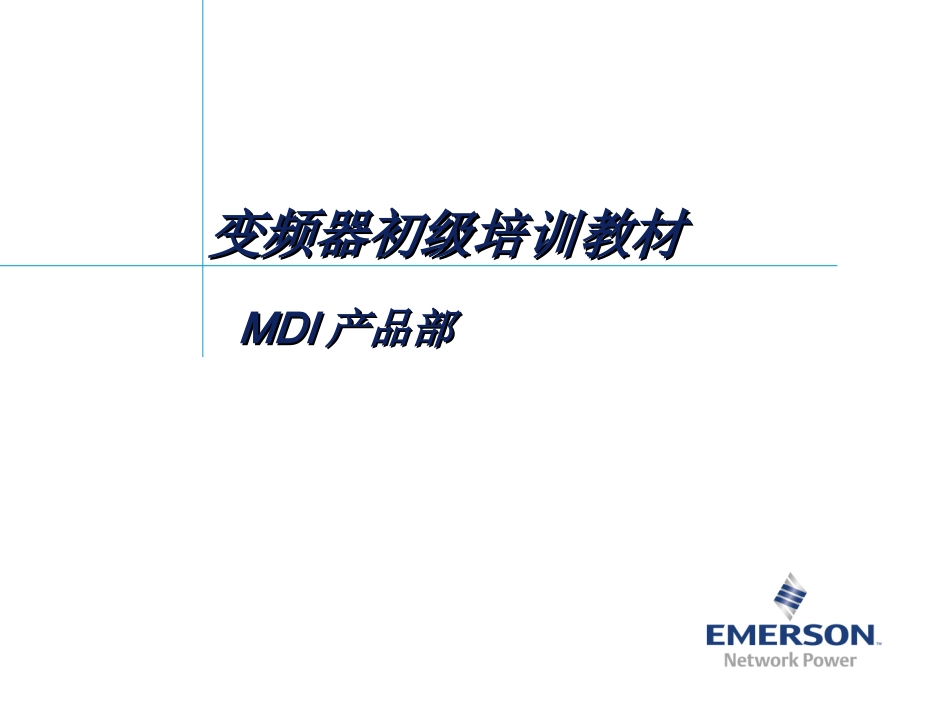

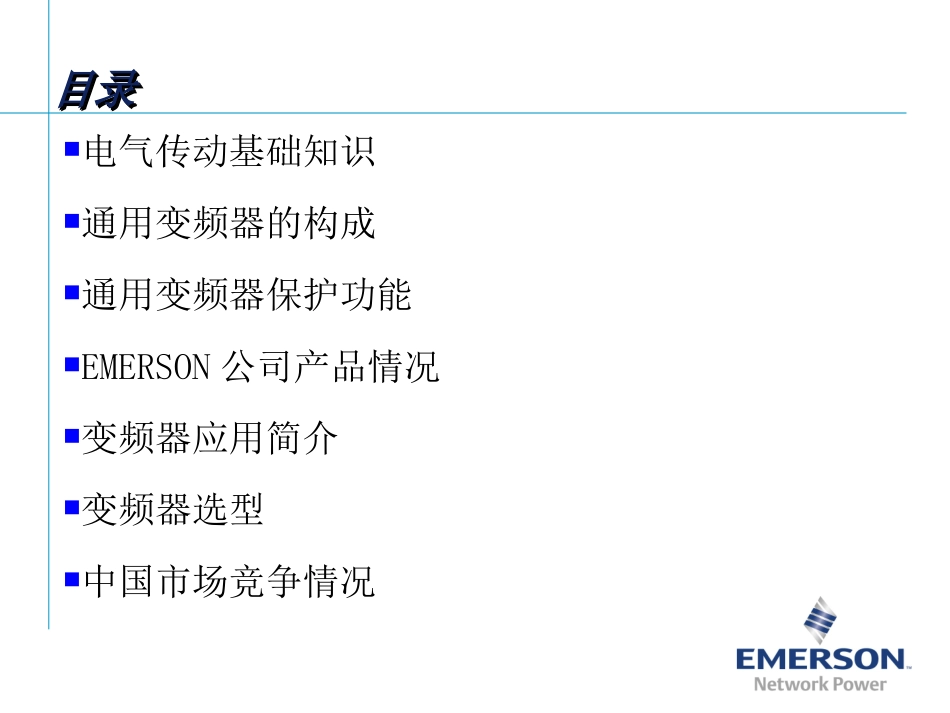

变频器初级培训教材变频器初级培训教材MDIMDI产品部产品部培训目标培训目标培训目标培训目标了解电气传动的基本概念掌握变频器的基本工作原理能初步理解变频器宣传资料能向用户进行简单的技术交流和宣传性介绍了解变频器的基本应用和选型原则了解变频器的市场竞争状态目录目录目录目录电气传动基础知识通用变频器的构成通用变频器保护功能EMERSON公司产品情况变频器应用简介变频器选型中国市场竞争情况电气传动基础知识电气传动基础知识——电气传动系统概述电气传动系统概述电气传动基础知识电气传动基础知识——电气传动系统概述电气传动系统概述定义以交流（直流）电动机为动力拖动各种生产机械的系统我们称之为交流（直流）电气传动系统，也称交流（直流）电气拖动系统构成中间传动机构交流电源输入终端机械交流电机直流调速装置直流输出皮带轮、齿轮箱等风机、泵等直流电机交流调速装置交流输出执行机构变频器电气传动基础知识电气传动基础知识——电气传动的目的和意义电气传动的目的和意义电气传动基础知识电气传动基础知识——电气传动的目的和意义电气传动的目的和意义序号意义有代表意义的行业或设备1节能风机、水泵、注塑机2提高产品质量机床、印刷、包装等生产线3改善工作环境电梯、中央空调目的根据设备和工艺的要求通过改变电动机速度或输出转矩改变终端设备的速度或输出转矩意义注：并不是所有的设备使用电气传动装置后都可以节能电气传动基础知识电气传动基础知识——电气传动系统基本工作原理电气传动系统基本工作原理电气传动基础知识电气传动基础知识——电气传动系统基本工作原理电气传动系统基本工作原理电力传动系统运动方程式T电机转矩>T负载转矩－－－加速运行T电机转矩
