20m简支梁桥计算书

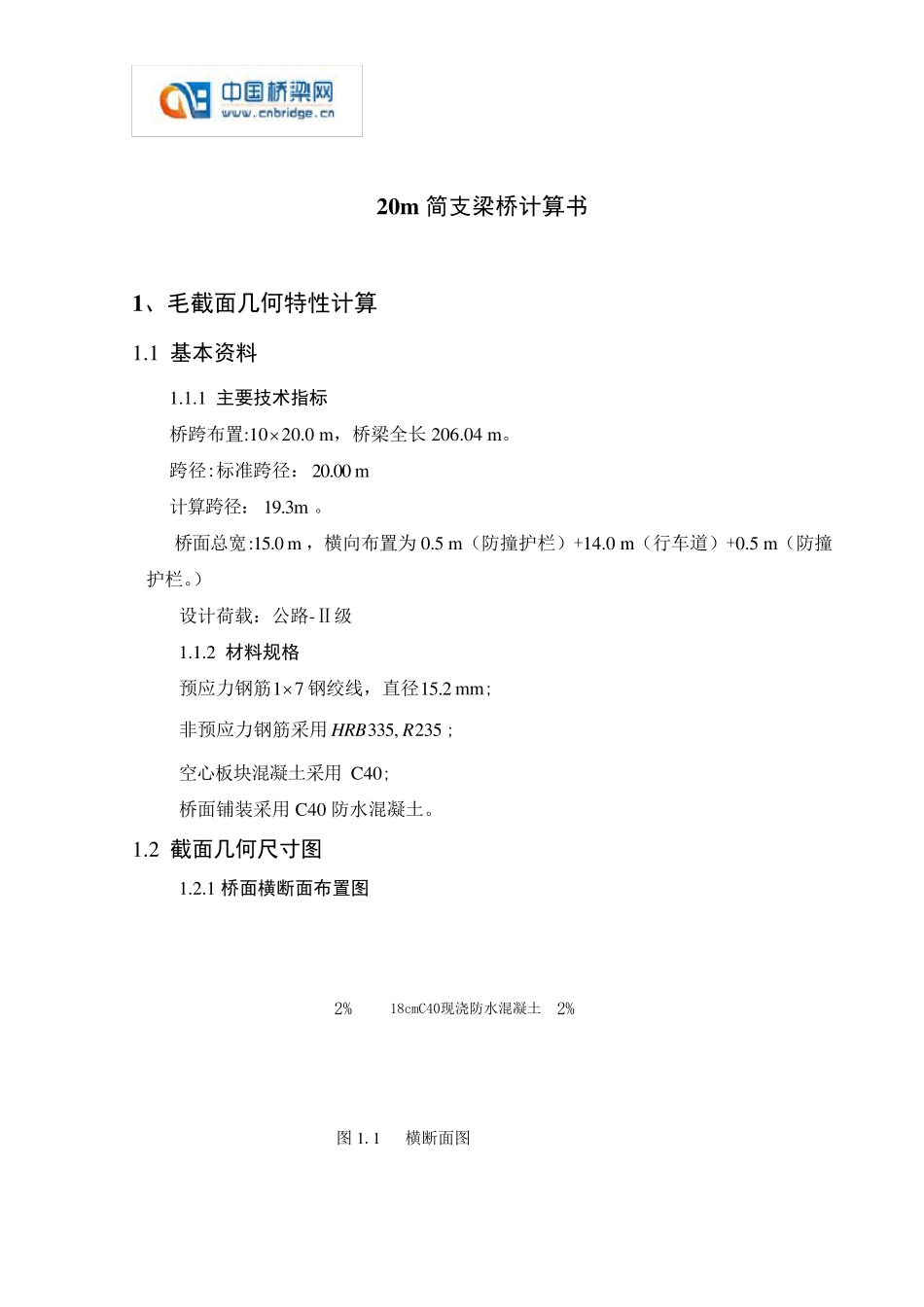

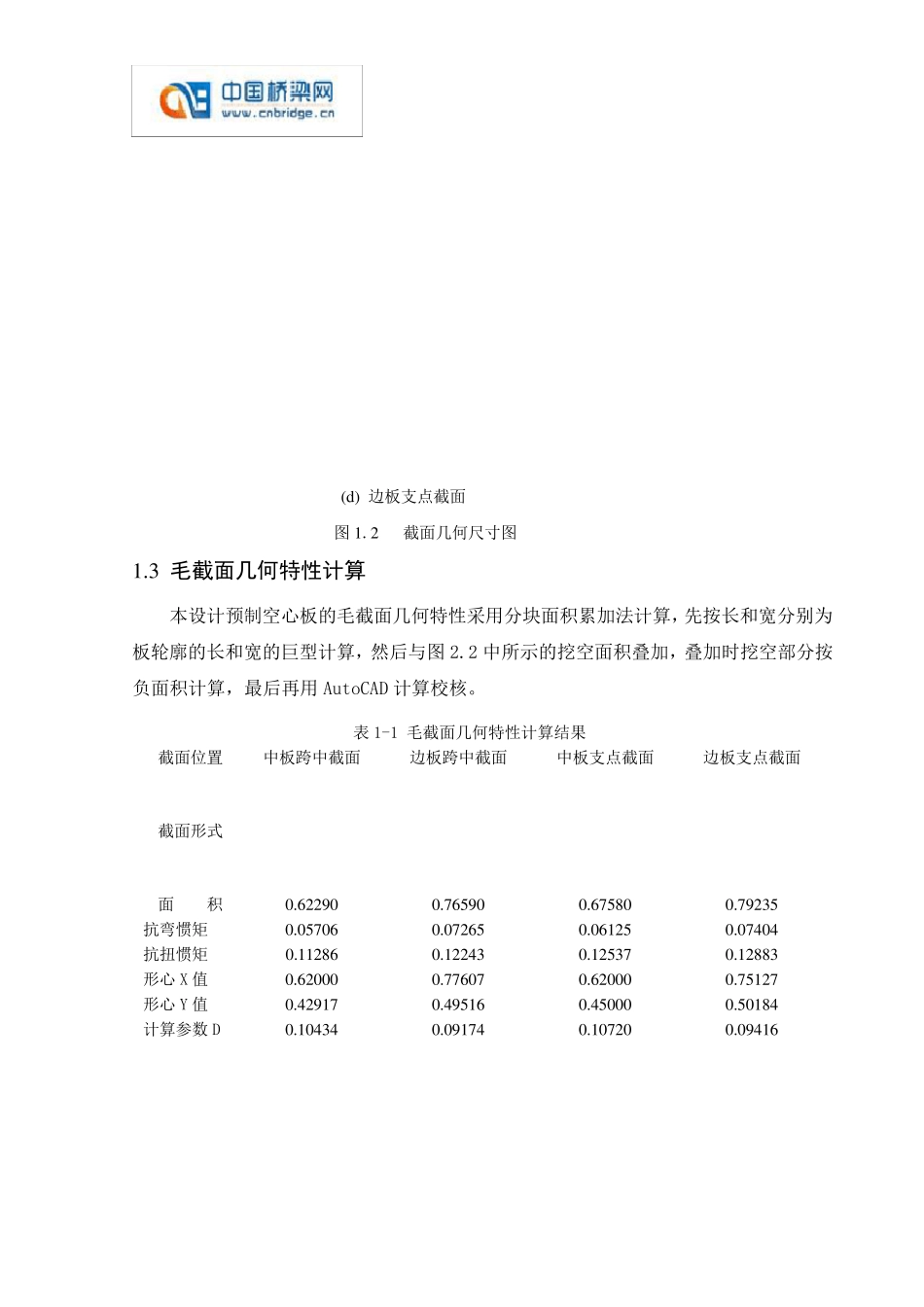

20m 简支梁桥计算书 1、毛截面几何特性计算 1.1 基本资料 1.1.1 主要技术指标 桥跨布置:1020.0 m，桥梁全长206.04 m。 跨径:标准跨径：20.00 m 计算跨径：19.3m 。 桥面总宽:15.0 m ，横向布置为0.5 m（防撞护栏）+14.0 m（行车道）+0.5 m（防撞护栏。） 设计荷载：公路-Ⅱ级 1.1.2 材料规格 预应力钢筋1 7钢绞线，直径15.2 mm; 非预应力钢筋采用335,235HRBR; 空心板块混凝土采用 C40; 桥面铺装采用 C40 防水混凝土。 1.2 截面几何尺寸图 1.2.1 桥面横断面布置图 2%2%18cmC40现浇防水混凝土 图 1.1 横断面图 1.2.2 板块结构几何尺寸 (a) 中板跨中截面 (b) 中板支点截面 (c) 边板跨中截面 (d ) 边板支点截面 图1 .2 截面几何尺寸图 1 .3 毛截面几何特性计算 本设计预制空心板的毛截面几何特性采用分块面积累加法计算，先按长和宽分别为板轮廓的长和宽的巨型计算，然后与图2.2 中所示的挖空面积叠加，叠加时挖空部分按负面积计算，最后再用AutoCAD 计算校核。 表 1-1 毛截面几何特性计算结果 截面位置 中板跨中截面 边板跨中截面 中板支点截面 边板支点截面 截面形式 面 积 0 .6 2 2 9 0 0 .7 6 5 9 0 0 .6 7 5 8 0 0 .7 9 2 3 5 抗弯惯矩 0 .0 5 7 0 6 0 .0 7 2 6 5 0 .0 6 1 2 5 0 .0 7 4 0 4 抗扭惯矩 0 .1 1 2 8 6 0 .1 2 2 4 3 0 .1 2 5 3 7 0 .1 2 8 8 3 形心X 值 0 .6 2 0 0 0 0 .7 7 6 0 7 0 .6 2 0 0 0 0 .7 5 1 2 7 形心Y 值 0 .4 2 9 1 7 0 .4 9 5 1 6 0 .4 5 0 0 0 0 .5 0 1 8 4 计算参数 D 0 .1 0 4 3 4 0 .0 9 1 7 4 0 .1 0 7 2 0 0 .0 9 4 1 6 2、内力计算及组合 2.1 永久作用效应计算 2.1.1 空心板自重（第一阶段结构自重）1g 1 g =A0 765902519 1475 (kN/m) 2.1.2 桥面系自重（第二阶段结构自重）2g 桥面铺装采用等厚度的18cm 的C40 混凝土,则全桥宽铺装每延米重力为: 0.18 15 2567.5(kN/m) 为计算方便近似按各板平均分担来考虑,则每块空心板分摊到的每延米桥面系重力为: 267.5g =6.13611 (kN/m) 2.1.3 铰缝自重（第二阶段结构自重）3g 因为铰缝自重可以近似看成C40 混凝土来算,因此其自重为: 3g = [(0.792350.7659)0.01 0.9] 250.88...
