220kV主变构架计算

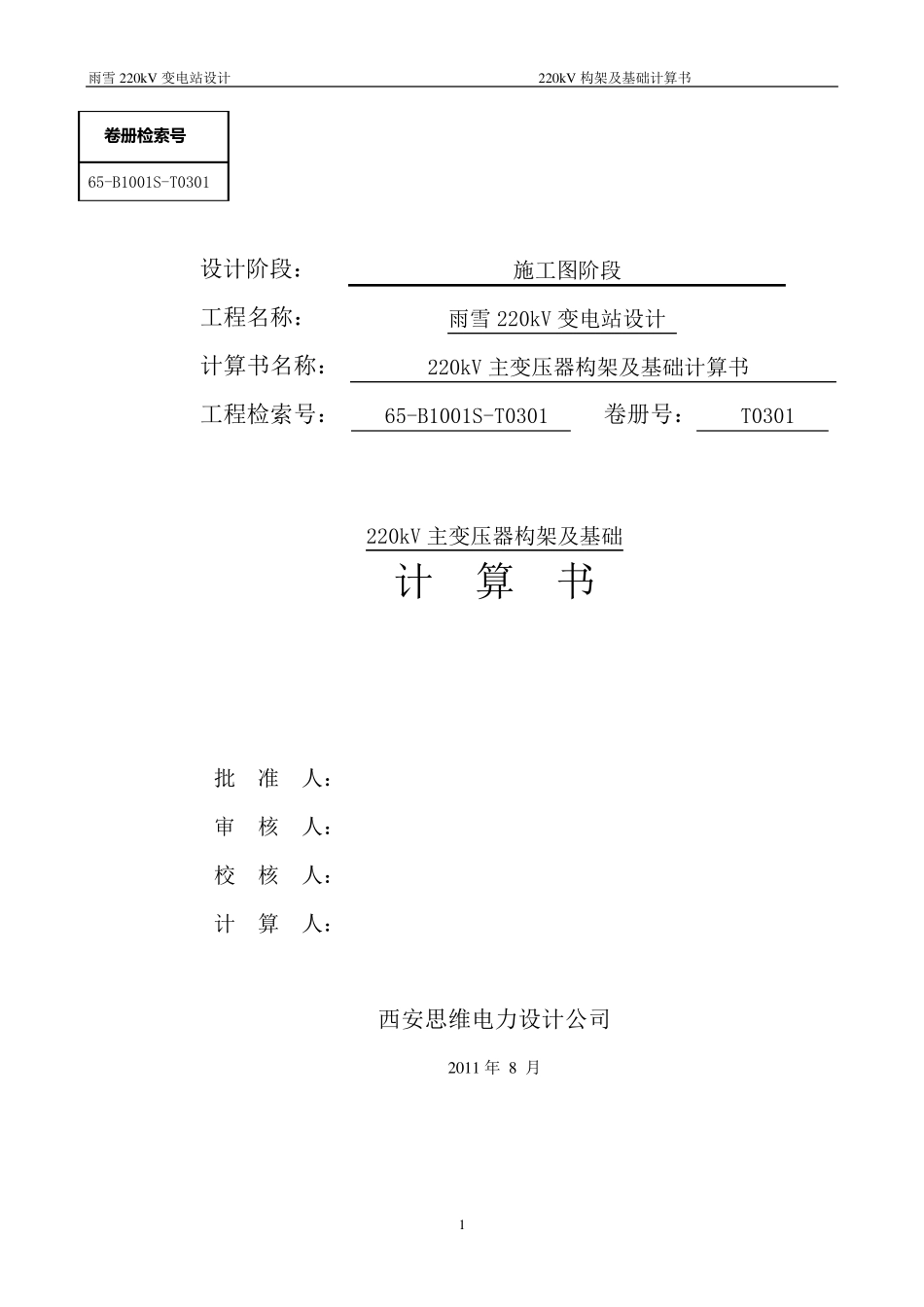

220kV主变构架计算_第1页
1/22

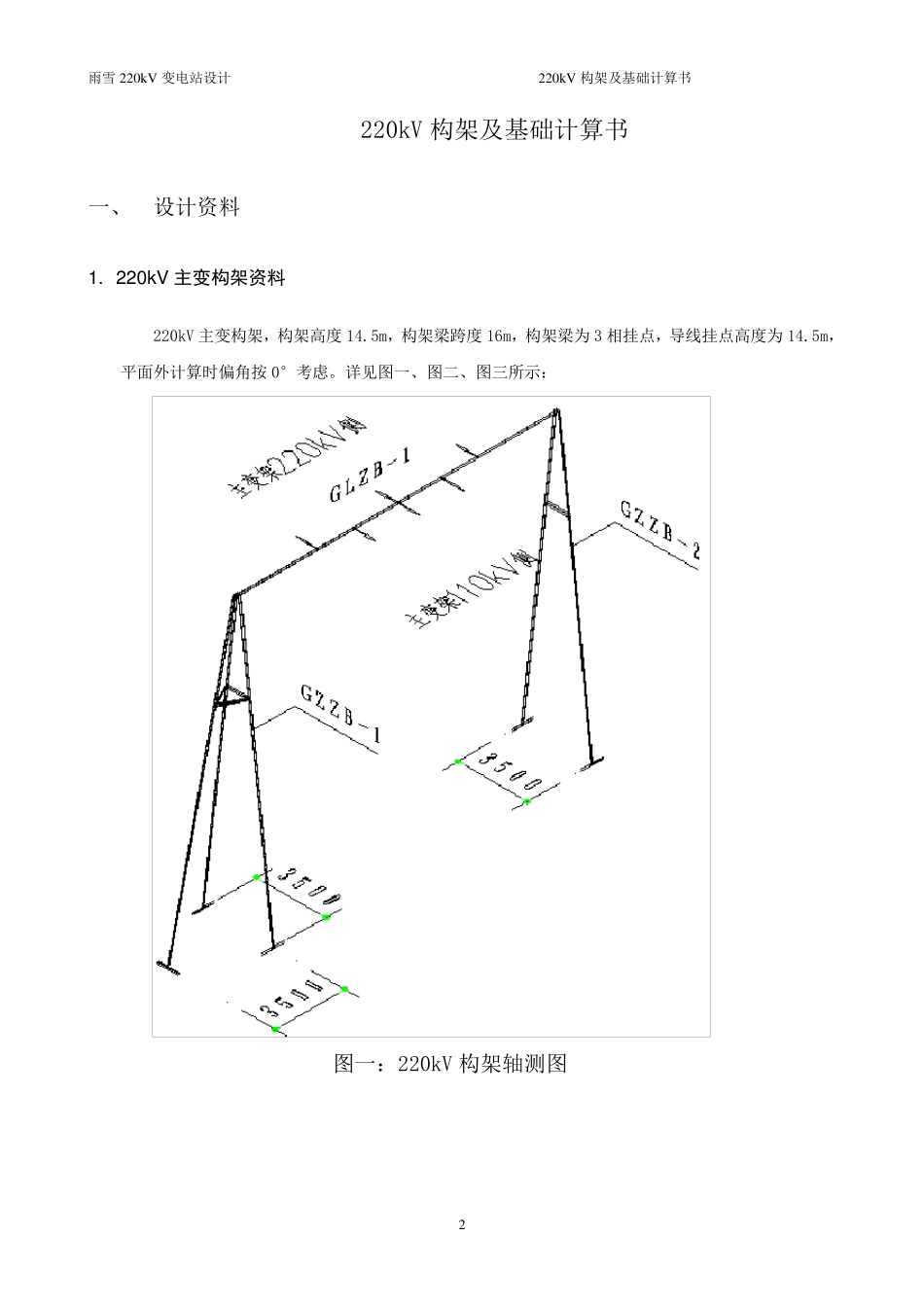

220kV主变构架计算_第2页
2/22

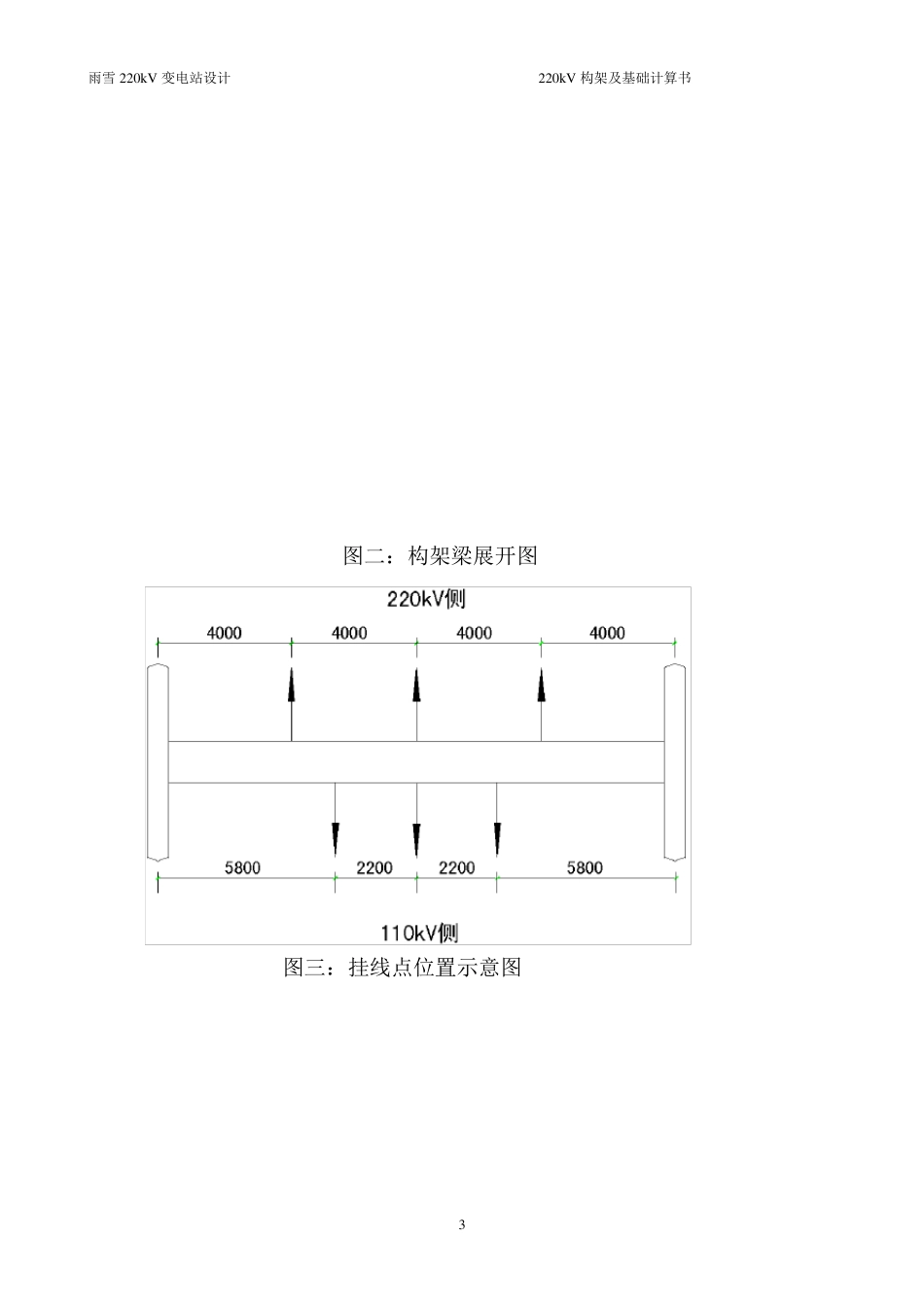

220kV主变构架计算_第3页
3/22
雨雪220kV 变电站设计 220kV 构架及基础计算书 1 卷 册检索号 65-B1001S-T0301 设计阶段: 施工图阶段 工程名称: 雨雪220kV 变电站设计 计算书名称: 220kV 主变压器构架及基础计算书 工程检索号: 65-B1001S-T0301 卷册号: T0301 220kV 主变压器构架及基础 计 算 书 批 准 人: 审 核 人: 校 核 人: 计 算 人: 西安思维电力设计公司 2011 年 8 月雨雪220kV 变电站设计 220kV 构架及基础计算书 2 220kV 构架及基础计算书 一、 设计资料 1. 220kV 主变构架资料 220kV 主变构架,构架高度14.5m,构架梁跨度16m,构架梁为3 相挂点,导线挂点高度为14.5m,平面外计算时偏角按0°考虑。详见图一、图二、图三所示: 图一:220kV 构架轴测图 雨雪220kV 变电站设计 220kV 构架及基础计算书 3 图二:构架梁展开图 图三:挂线点位置示意图 雨雪220kV 变电站设计 220kV 构架及基础计算书 4 2. 220kV 主变构架荷载资料 图四:主变架两侧导线连接示意图 2 .1 主变架两侧导线型号与长度 主变架220kV 侧导线: LGJ-500/45,L=31.7m,v=25m/s,最大弧垂2.0m。引下线两处,每相长度两处引下线合计为22 米。导线长度合计=31.7+22=53.7 米: 主变架110kV 侧导线: 2xLGJ-500/45,L=30.0m,v=25m/s,最大弧垂1.5m。引下线两处,每相长度两处引下线合计为2x22=44 米。导线长度合计=2x(30+22)=104 米: 2.2 主变架两侧导线荷载[电气提供] 2.2.1 主变架220kV 侧导线荷载计算结果 LGJ-500/45 A= 531.68 m m ^2 E= 65000 MPa α= .0000205 1/℃ N= 1 λ1= 2.55 m G1= 47.5 Kg 串 X 片= 1 X 17 每片受风 .02 m^2 λ2= 2.55 m G2= 47.5 Kg 串 X 片= 1 X 17 每片受风 .02 m^2 L = 31.7 m 构架允许最大张力 8000 N/相 第一引下线长 11 m 距一侧 12.7 m 第二引下线长 11 m 距一侧 27.7 m ------------------------------------------------------------------------------ 雨雪220kV 变电站设计 220kV 构架及基础计算书 5 各气象条件下的张力(控制条件:过牵引) 条 件 气温 风速 覆冰 导线荷载(N/m ) K 张力 (N) 最低气温 -20 0 0 16.5424 2.413656E+12 2944.828 最 大 风 10 25 0 23.95948 4.608003E+12 3986.185 覆 冰 -5 10 0 16.66543 2.442548E+12 ...
