220kV母线倒闸操作讲义(实操课)

220kV母线倒闸操作讲义(实操课)_第1页
1/15
220kV母线倒闸操作讲义(实操课)_第2页
2/15
220kV母线倒闸操作讲义(实操课)_第3页
3/15

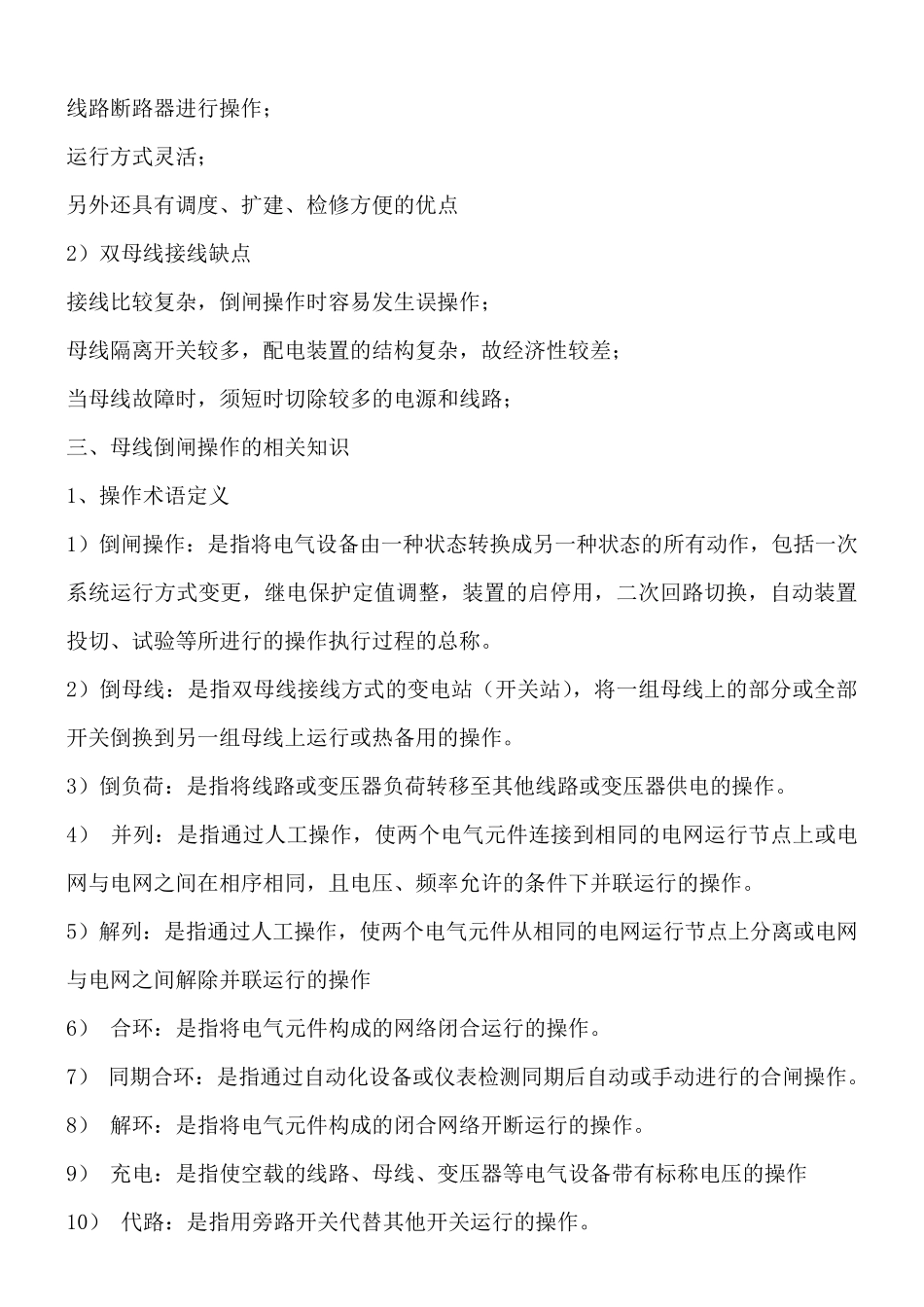

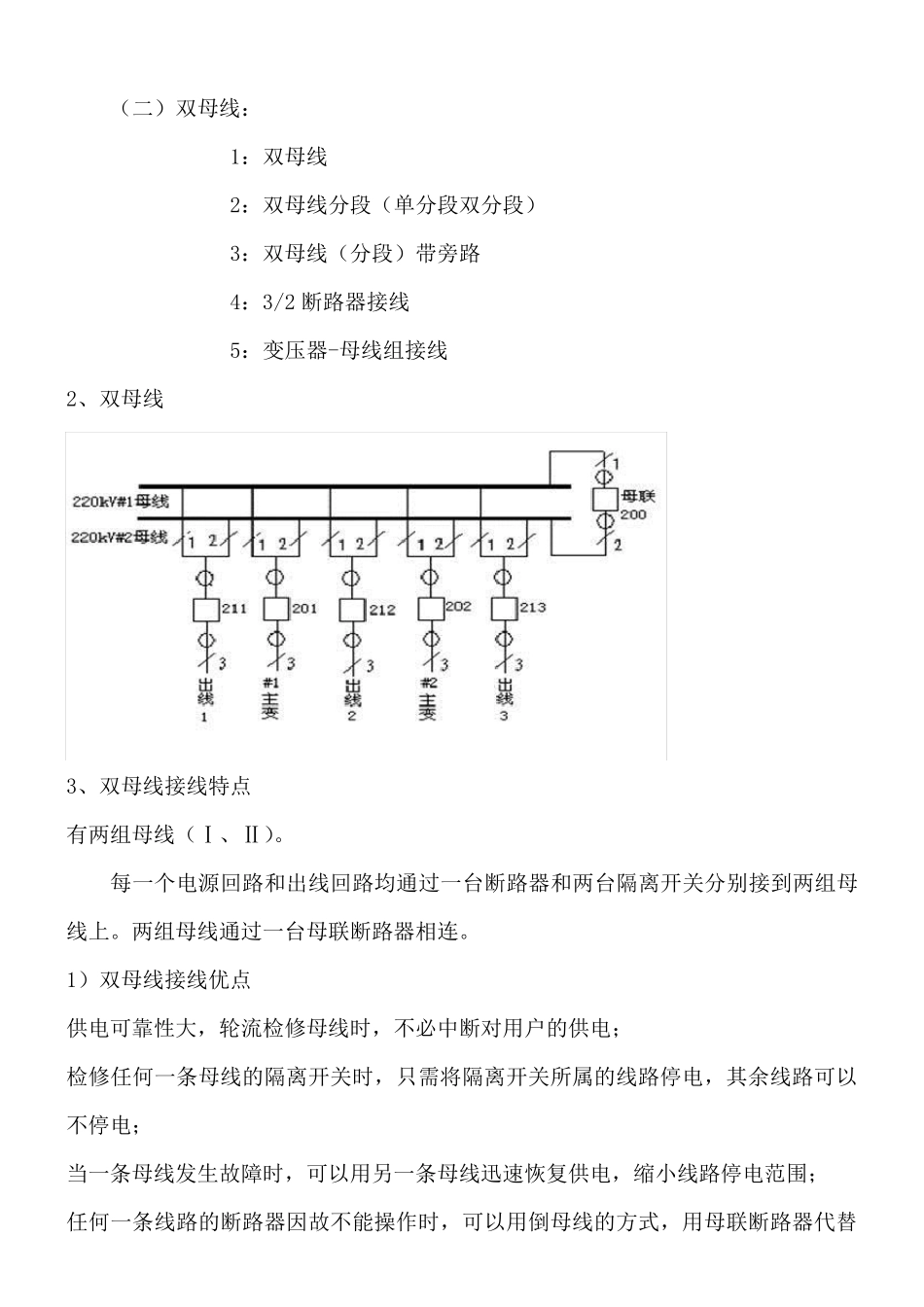

220kV 母线倒闸操作讲义(实操课) 课程目标 通过本次课程,使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。达到能熟练的手工填写(220kV 母线)倒闸操作票。 一、220kV 母线及部分设备 1、什么是母线 在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。母线是各级电压配电装置的中间环节,它的作用是汇集、分配和传送电能。 2、思考题 1)母线的作用是什么?何种情况应设置母线? 母线的作用:是汇集和分配电能。 在进出线较多的情况下,为便于电能的汇集和分配,应设置母线,这是由于安装时,不可能将很多回进出线安装在一点上,而是将每回进出线分别在母线的不同点连接引出。一般具有四个以上间隔时,就应设置母线 2)母线有哪些部件组成? 母线组成:由导线、绝缘子、架构(支杆)接地装置、金具。导线形式有软导线(钢芯铝导线)、硬导线(管型和矩形铝或 铜 导线)。 二 、220kV 母线接线方 式 1、有汇流 母线的接线形式可分为两 大 类 : (一)单 母线: 1:单 母线 2:单 母线分段 3:单 母线(分段 )带 旁 路 (二)双母线: 1:双母线 2:双母线分段(单分段双分段) 3:双母线(分段)带旁路 4:3/2 断路器接线 5:变压器-母线组接线 2、双母线 3、双母线接线特点 有两组母线(Ⅰ、Ⅱ)。 每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。两组母线通过一台母联断路器相连。 1)双母线接线优点 供电可靠性大,轮流检修母线时,不必中断对用户的供电; 检修任何一条母线的隔离开关时,只需将隔离开关所属的线路停电,其余线路可以不停电; 当一条母线发生故障时,可以用另一条母线迅速恢复供电,缩小线路停电范围; 任何一条线路的断路器因故不能操作时,可以用倒母线的方式,用母联断路器代替线路断路器进行操作; 运行方式灵活; 另外还具有调度、扩建、检修方便的优点 2)双母线接线缺点 接线比较复杂,倒闸操作时容易发生误操作; 母线隔离开关较多,配电装置的结构复杂,故经济性较差; 当母线故障时,须短时切除较多的电源和线路; 三、母线倒闸操作的相关知识 1、操作术语定义 1)倒闸操作:是指将电气设备由一种状态转换成另一种状态的所有动作,包括一次系统运行方式变更,继电保护定值调整,装置的启停用,二次回路切换,自动装置投切、试验等所进行的操作执行...
